概述

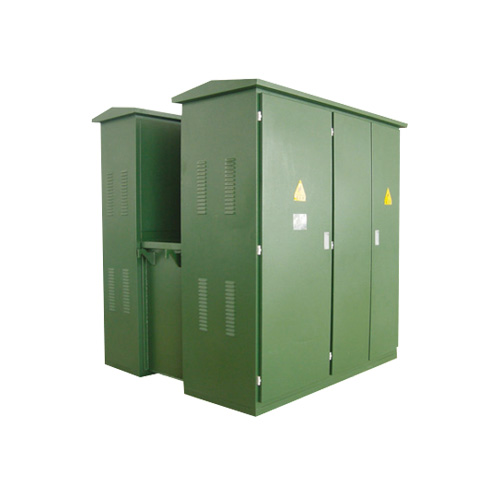

箱变结构分为变压本体、高压室、低压室、检测室、开关操作室和熔断器室六个部分，可按“〓”字型或“品”字型排列。

◆高压侧采用终端型负荷开关加熔断器保护，熔断器为全范围限流型保护熔断器。负可开关和馆新器安装在变压器油箱内，利用变压器的绝缘油作为绝缘介质和散热介质，整体上具有结构紧凑、散热性能好等优点高压侧出线采用高压于式套管支撑铜母线结构，可方便多根电绩线连接。低压侧出线可直接出线或按用户要求配置低压出线方案。箱变门采用防风型较链，箱体上所有的门向外开，开启角度不小于90°，并设有定位装置。门都有密封措施，装有门封条，具有缓冲功能并装有把手，暗闩能防雨、防堵、防锈和防破坏。

◆箱体为密封防盗结构，采用隐蔽式高强度螺栓及耐油腈橡胶垫圈密封箱盖，整个箱体无外露可拆卸螺栓。

◆箱体采用不锈钢板制作，油漆为进口汽车漆，全部采用漆方式，防盐雾、防湿热、防毒菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶劣环境条件下正常安全运行要求。
