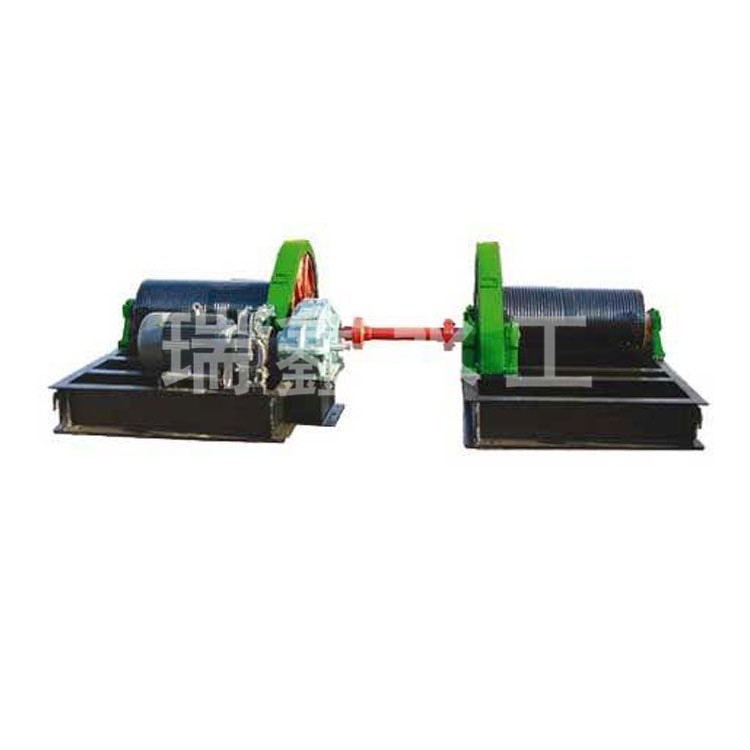

卷扬式启闭机主要是用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械，也叫做钢丝绳固定式卷扬机。它构造较简单易于制造，维护检修方便，广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。

　　 二、卷扬式启闭机选用指南 ：

　　 本系列启闭机可分为单吊点和双吊点两种，启门力QPQ、QPG、QPT型为50kN-2500kN;QPT型为50kN-1250kN,供用户选用。

　　 ●　QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。

　　 ●　QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。

　　 ●　QPG QPK QPT QPG系列启闭机的钢丝绳采用6W（19）型，公称抗拉强度1550～1700N/mm2。钢丝绳随机供应，常规每单机供40m。

　　 ●　启闭机设有上下行程限位开关作ji限保护运行。

　　 ●　启闭机的吊点中 心距应按参数中规定的范围内选择正确数值。

　　 ●　启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。

　　 ●　闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。

　　 ●　QPK系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重（或水柱压力）等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。

　　 ●　启闭机启门高度；用户应提供参数值或给出闸门销轴中 心至启闭机底座距离，有拉杆时则销轴中 心应为zui高位置一节的上轴孔中 心。

　　 ●　启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。

　　 ●　用户特殊要求双方可协商解决。

　　 ●　随机供应的电气控制系统为单机单控。

　　 卷扬启闭机是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬启闭机分为手动卷扬机和电动卷扬启闭 机两种。现在以电动卷扬启闭机为主。电动卷扬启闭机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情 况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。

　　 其型号主要有：QPQ、QPK型固定卷扬启闭机、QPG型、QPT型、QHQ型卷扬式启闭机（单、双吊式）；双吊点卷扬启闭机；固定卷扬式启闭机；移动卷扬式启闭机；弧门卷扬启闭机；移动台车式卷扬启闭机；门式卷扬启闭机等。
