Ⅰ.产品特点
■集流量计量、CPU卡操作、体积修正和控制于一体、结构紧凑、可靠性高、计算准确、控制快速及时;
■流量补偿控制器采用外置式数字温度和压力传感器、精度高维护和检定方便;
■成熟的计量基表:采用我公司生产并经市场多年运行考核的计量基表、性能稳定可靠、计量准确;
■可靠的控制球阀:零压损结构设计、阀门通径与管道直径相等开关阀动作可靠;
■采用主辅电池供电方式,微功耗电路设计、内置电池可使用三年以上、也可外接电源长期供电源、并保障阀门可靠地开关;
■LCD显示累积总量、瞬时流量、温度、压力、剩余气量、电池状态、阀门状态等、显示清晰直观、读数方便;
■采用EEPROM数据存贮技术、具备历史数据的存贮与查询功能;
■采用CPU卡、并内嵌ESAM安全模块、对卡的每一步操作都需要安全认证、安全性高;
■卡内可存储每次仪表的读卡信息、燃气公司在售气时可通过用户管理系统读取卡内所有信息、方便管理用户;
■具备脉冲信号输出和RS485通信接口、方便上位机联网,也可与数据采集器配套、实现无线数据采集;
Ⅱ.功能特点
1.通过IC卡实现预付费管理,一表一卡,具有不同的用户密码,安全可靠;
2.液晶汉字显示气量信息及关阀,欠量、故障、低电等相关信息与状态;
3.采用大容量锂电池供电,延长使用寿命,正常使用下锂电池寿命为3年以上;
4.控制器具有电池电量检测功能,当电池电量不足时,系统将自动显示"低电”字样,且伴有声音报警,并将在预设时间内自动关闭阀门;
5.控制器具有多种防护功能,当遇到开盒、断线、断电,磁干等现象时,控制器会自动关闭阀门,切断气源,同时液晶将显示"故障"、"关阀"等提示信息;
6.按键可查看剩余气量、累计用气量及状态工作信息;
7.控制器具有外界电源检测功能,当流量计基表电池或外界电源低电时,控制器将自动关闭阀门,并显示相应故障信息;
8.控制器具有流量信号监测功能,若控制器在设定时间内未接收到流量计输出的信号时,控制器则关闭阀门,并显示相应故障信息;
9.按键可查看剩余气量、累计用气量及状态工作信息;
10.可配接流量计485通讯接口,实时校对累积数据;
11.采用大液晶屏显示气量及状态信息,清晰直观;
12.控制器表头可180度旋转,安装使用方便;
Ⅲ.主要技术参数
(1)主电路板工作电压: DC 6V
(2)控制阀工作电压: DC 7.2V
(3)外电池低报警电压: 4.5V
(4)内电池低报警电压: 5V
(5)工作电流:≤200mA
(6)静态1电流:<15μA
(7)工作温度: -20℃~+55℃ ,相对湿度: ≤93%RH
(8)工作压力: ≤0.4MPa
(9)适配表型:各种流量计、工业皮膜表

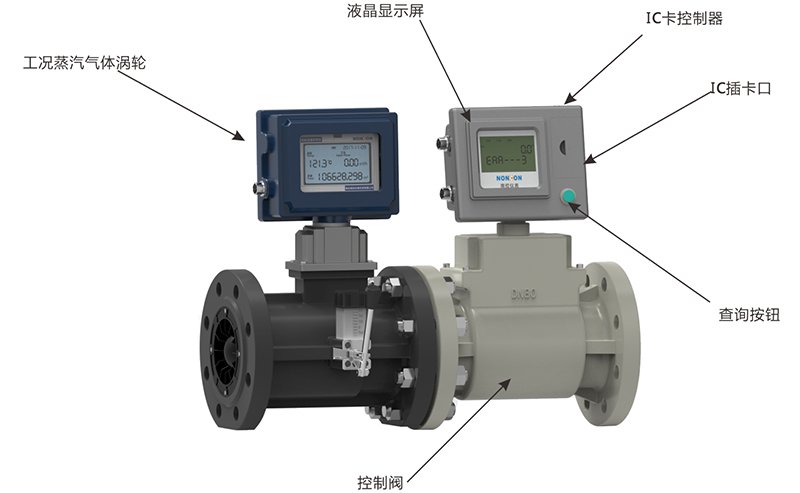

Ⅳ.产品组成
本产品由工业燃气基表/流量计、智能控制器、用户IC卡、预付费管理系统四大部分组成。

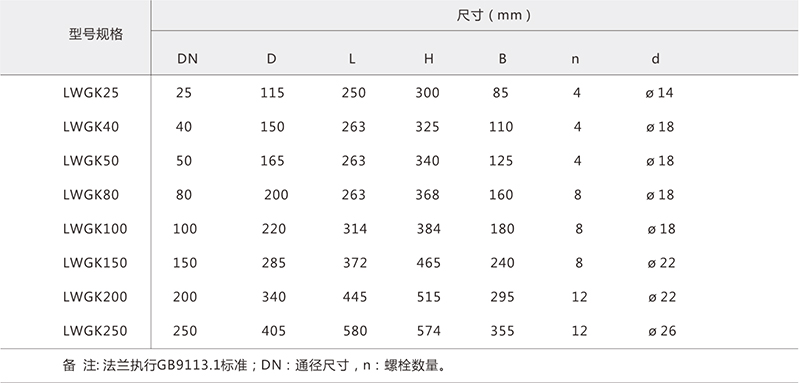

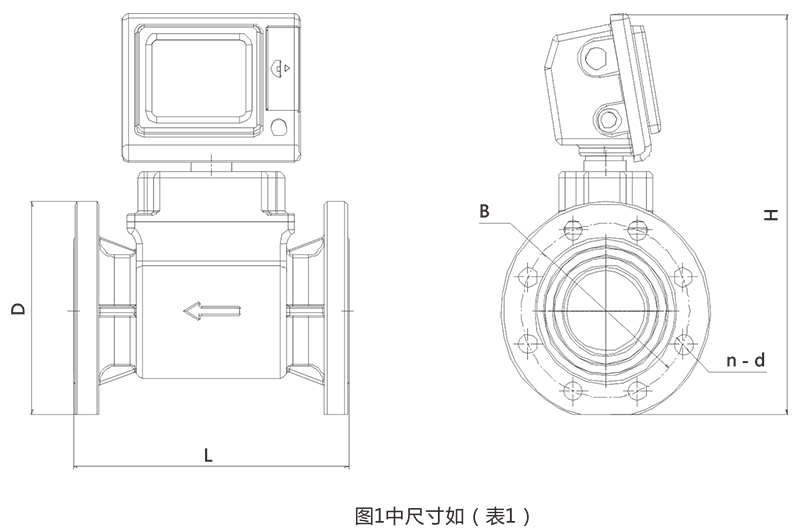

Ⅴ.安装尺寸示意图

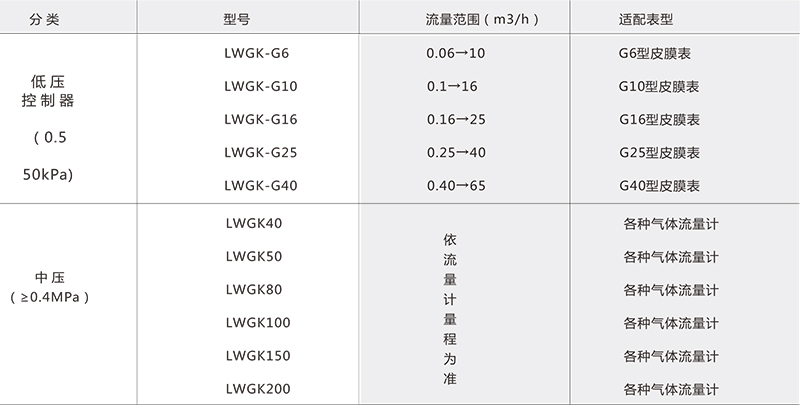

Ⅵ.产品型号与适配表型流量对照表


Ⅶ.注意事项
1、IC卡拔出后,卡口必须加盖,防止脏物侵入。
2、本产品实行一户一表一卡, IC卡必须妥善保管,不得损伤,不能互相借用。
3、更换外电池时,必须在确认安装现场无可燃性气体存在的情况卞,方可进行;若需更换内电池时,请与当地然气公司进行联系。
4、为保证IC卡燃气产品正常使用,请选用5号碱性电池,严禁使用交流电源替代电池供电。
5、请勿将磁性物质靠近IC卡燃气产品,以免造成您无法使用。
6、与流量计连接时,应按照控制器箭头所示方向与流量计箭头所东方向对应安装,且勿装反,以免造成不便。
