一、简介
ZGS-Q系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
二、主要技术参数特点
1．技术特点：
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
●全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1%±2个字），电流误差±（1%±2个字）。
●升压电位器零起升压。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
●过压保护采用拔码设定，一目了然，误差±1%。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
2．技术参数：
2.1一体机
规格 技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
额定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 |
机箱重量(kg) | 3.5 | 4.0 | 4.0 | 4 | 4.5 | 4.5 |
倍压重量(kg) | 6 | 6 | 6 | 7 | 7 | 7 |
倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
电压测量精度 | 数显表 ±(1%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1%读数±2个字) | |||||
波纹系数 | ≤0.5% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用10分钟 *大充电电流为1.25倍额定电流 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用 | |||||
一次连续时间*长为10分钟 | ||||||
工作环境 | 温度： 0~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） *适合氧化锌避雷器试验 | |||||
过压保护采用拨置，一目了然 | ||||||

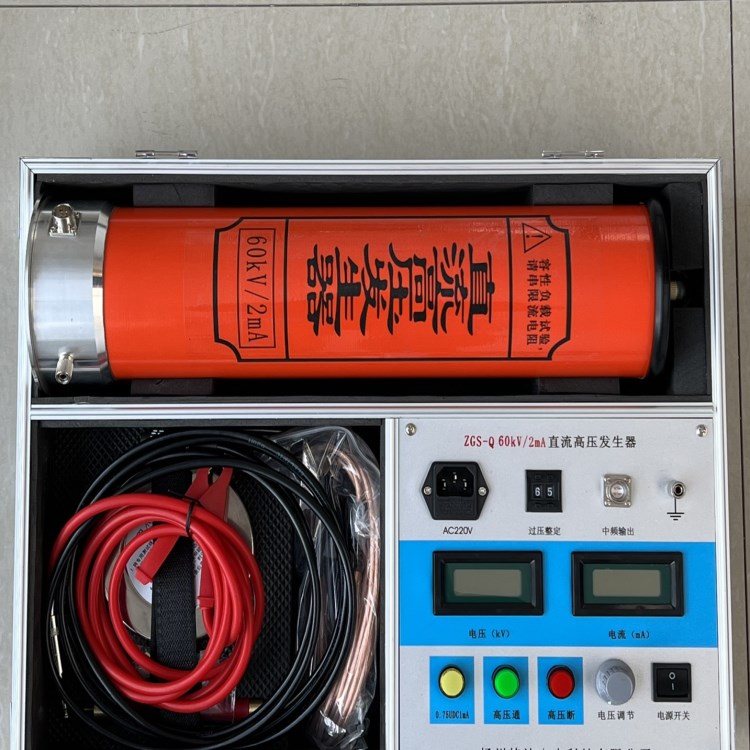

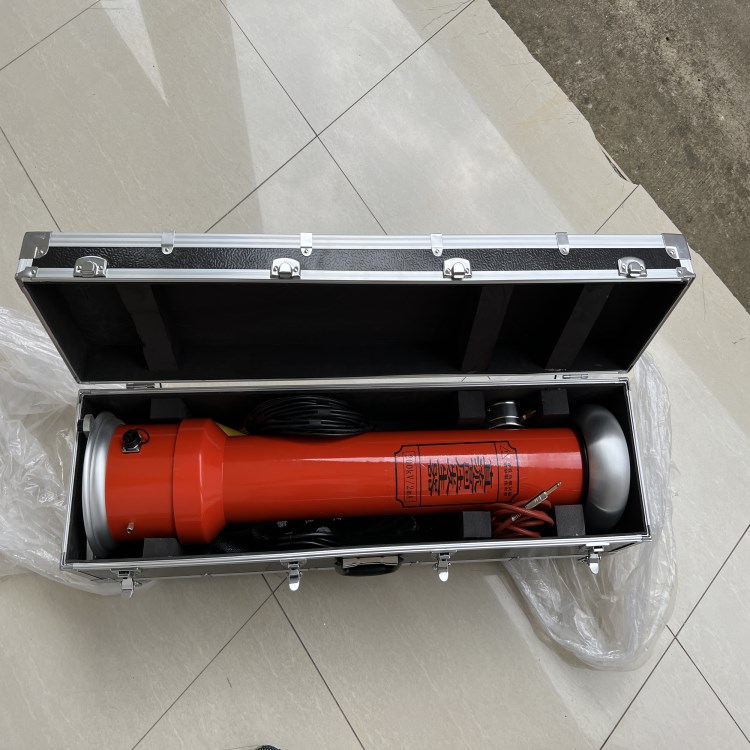

机箱倍压放置一个铝合金箱,整机一手可提 | ||||||
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.
