1、OPPC光缆的设计适用任何新建的中低压输电线路。
2、OPPC光缆与OPGW结构类似但是OPPC由于具有相线的功能，长期承载电力传送，因考虑长期运行温度对光纤传输性能和光纤寿命的影响。
3、OPPC的机械性能和电气性能应与相邻导线一致，如直流电阻或阻抗与相邻导线相似，以保证远端电压变化保持三相平衡。
4、OPPC安装在高压系统中，其安装的金具和附件（如耐张线夹，悬垂线夹和终端接头盒）需绝缘，线夹可用相应的绝缘耐张线串或绝缘悬垂串，光电绝缘/分离和连接则需要特殊的技术，对施工要求相对较高。

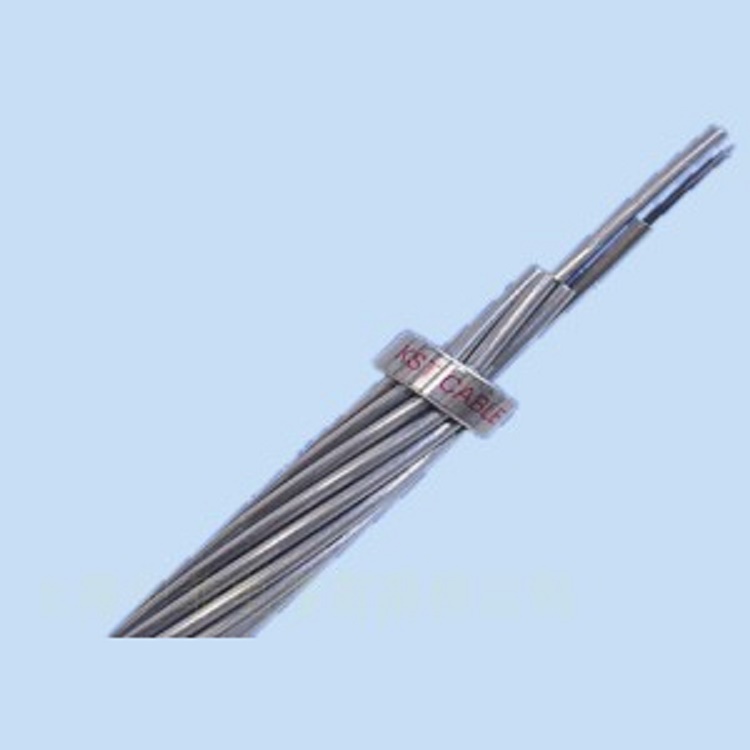

结构：双层绞线的层绞不锈钢管光纤单元结构光纤芯数 |
24 |
48 |
光纤单元 规格 |
φ2.5 mm |
φ3.2 mm |
光缆外径 | φ12.60 mm | φ16.20 mm |
铝包钢截面积 | 29.85 | 49.29 |
铝合金截面积 | 58.90 | 96.51 |
总截面积 | 89 mm2 | 146 mm2 |
自重 | 376 kg/km | 606 kg/km |
标称抗拉强度(RTS) | 47 kN | 76 kN |
20℃直流电阻 | 0.418Ω/km | 0.255Ω/km |
安全载流量 | 287 A | 390 A |
线膨胀系数 | 17.1×10-6/℃ | 17.0×10-6/℃ |
杨氏模量 | 91.7 kN/mm2 | 91.8 kN/mm2 |
对应的导线规格 | LGJ-50/30 IEC：A1/S1A-50-12/7 | LGJ-95/55 IEC：A1/S1A-95-12/7 |
双层绞线的层绞不锈钢管光纤单元结构
光纤芯数 | 24 | 48 |
光纤单元规格 | φ2.5 mm | φ3.2 mm |
光缆外径 | φ22.0 mm | φ22.6 mm |
铝包钢截面积 | 29.85 | 49.29 |
铝合金截面积 | 244.29 | 241.27 |
总截面积 | 274 mm2 | 291 mm2 |
自重 | 877 kg/km | 997 kg/km |
标称抗拉强度(RTS) | 76 kN | 100 kN |
20℃直流电阻 | 0.114 Ω/km | 0.112 Ω/km |
安全载流量 | 626 A | 635 A |
线膨胀系数 | 20.4×10-6/℃ | 19.3×10-6/℃ |
杨氏模量 | 67.5 kN/mm2 | 74.0 kN/mm2 |
对应的导线规格 | LGJ-240/30 | LGJ-240/55 |
客户可以提供下述信息，由我公司为客户进行结构设计选型
气象条件 | |||
温度 （℃） | 风速（m/s） | 冰厚 （mm） | |
低气温 | |||
年平均气温 | |||
大风速 | |||
覆冰厚度 | |||
高气温 | |||
安装 | |||
对OPGW/OPPC的机械和电气性能要求 | |||
直径* | mm | 标称抗拉强度（RTS）* | kN |
重量* | kg/km | 大允许张力（MAT） | %RTS |
直流电阻（20℃） | Ω/km | 年平均运行张力（EDS） | %RTS |
短路电流容量* | I2t | 短路电流值 | kA |
短路时间* | s | 短路起始温度* | ℃ |
短路终止温度* | ℃ | ||
对OPGW/OPPC的主要传输特性要求 | |||
光纤数量* | 光纤类型* | ||
传输衰减* | 1310nm： dB/km； 1550nm： dB/km； | ||
色度色散 | 1310nm： ps/nm.km； 1550nm： ps/nm.km | ||
