概述与用途

        重力浓缩池刮泥机适用于污水处理厂圆形污泥浓缩池。其主要功能是将沉降在池底的污泥刮集至积泥坑，以便污泥浓缩脱水。视情况需要，还可以设置池面刮渣机构，收集池面浮渣并通过浮渣漏斗排出池外。

型号特点

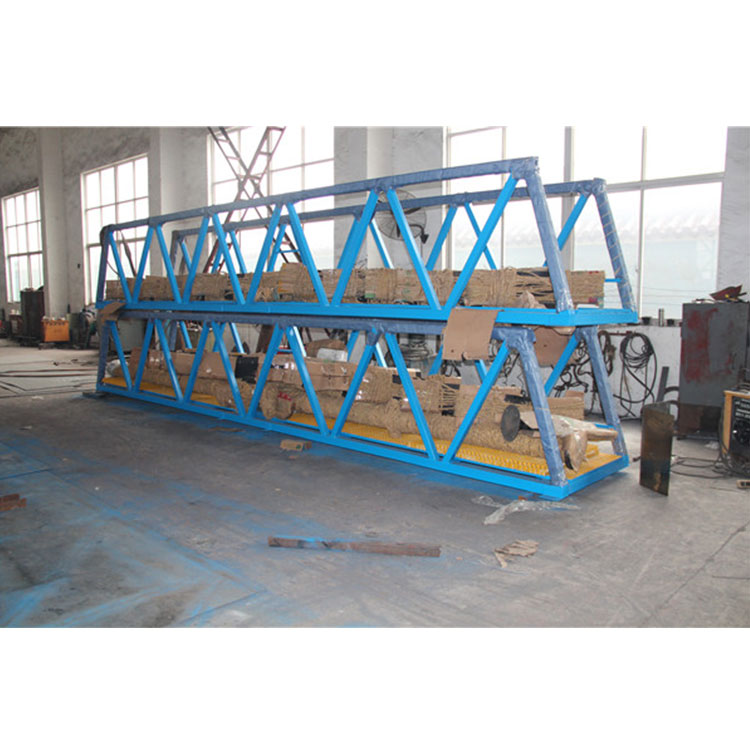

1.工作桥采用桁架结构，简洁、美观、轻巧。

2.维护简单方便，运行费用低。

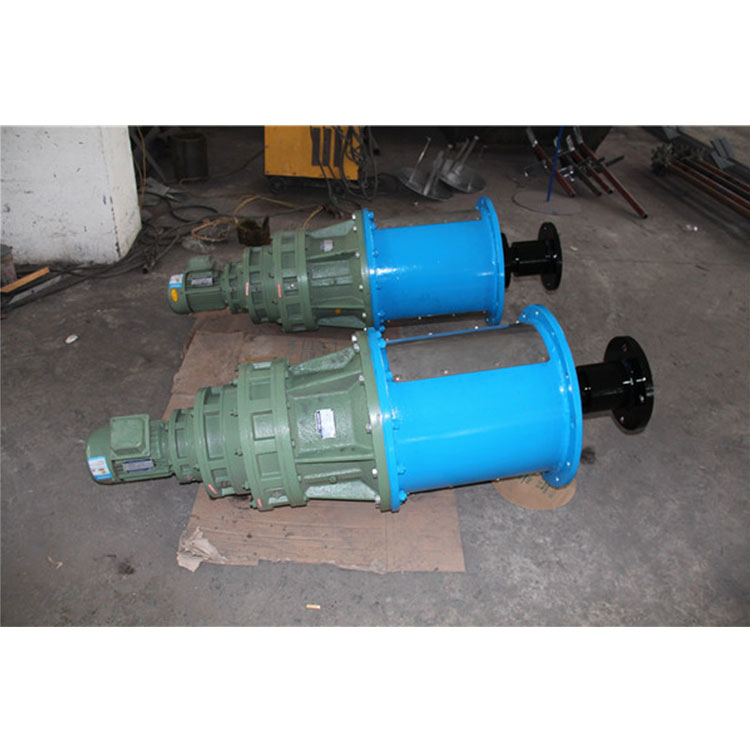

3.传动减速机多种选择：中心传动时采用三级摆线减速机直接驱动，结构简单紧凑，检修方便;采用减速机、传递齿轮、回转轴承组合驱动，能获得大的驱动扭矩，适用于重载场合。周边传动时采用轴装式，结构简单紧凑，检修方便;采用摆线针轮减速机，价廉物美、传动效率高。

4. 电气元件均采用户外型，安全可靠，可随机控制和远程控制。

5. 设备可以按用户特定尺寸制造。与水接触的部件可以用不锈钢制作。

参数及规格

构造及工程过程

        中心传动悬挂式浓缩机主要用于池径小于18m的池体;中心传动垂架式浓缩机主要用于池径18～30m的池体;半桥式周边传动浓缩机适用于负荷不大，但池径较大的圆形污泥浓缩池。

        中心传动悬挂式浓缩机由工作桥、驱动装置、传动轴、刮臂及刮泥板、浓缩搅拌栅条、拉索、水下轴承、泥斗搅拌桨、稳流筒和电控柜等主件组成。根据实际情况和用户的要求还可以提供出水堰板、撇渣机构、挡渣板和出渣斗等附件。

        中心传动悬挂式浓缩机运行时，由安装在工作桥上的驱动装置驱动传动轴旋转，传动轴旋转时带动两侧刮臂绕池中心轴线旋转，安装在刮臂上的浓缩搅拌栅条穿行于污泥层中，能为水提供从污泥中逸出的通道，从而提高污泥浓缩的效果。同时刮臂上的一组刮泥板在随刮臂旋转中，将沉降在池底的污泥刮向池中心集泥坑。同时，液面上的浮渣(如果有的话)由刮渣板和周边挡渣板形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗并排出池外。

        中心传动垂架式浓缩机由工作桥(通常半桥)、驱动装置(通常采用减速机、传递齿轮、回转轴承组合)、旋转垂架、刮臂及刮泥板、浓缩搅拌栅条、拉索、泥斗搅拌桨、稳流筒和电控柜等主件组成。根据实际情况和用户的要求还可以提供出水堰板、撇渣机构、挡渣板和出渣斗等附件。

        中心传动垂架式浓缩机运行时，安装在工作桥上的驱动系统带动悬挂在下面的垂架作旋转运动，从而带动两侧刮臂作顺时针运行，安装在刮臂上的浓缩搅拌栅条穿行于污泥层中，能为水提供从污泥中逸出的通道，从而提高污泥浓缩的效果。同时刮臂上的一组刮泥板在随刮臂旋转中，将沉淀于池底的污泥刮向池中心集泥坑，通过排泥管排出沉淀池。同时，液面上的浮渣(如果有的话)由刮渣板和周边挡渣板形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗并排出池外。

        周边传动浓缩机由工作桥、桁架及刮泥板组件、浓缩搅拌栅条、中心支座、驱动机构、集电器、电控箱等主件和出水三角堰板、稳流筒、挡渣板、浮渣刮板等附件(是否提供由双方协商确定)组成。

        工作桥由安装在周边的驱动机构带动，绕安装在池中心支墩上的中心支座旋转。悬挂在工作桥下桁架上的浓缩搅拌栅条穿行于污泥层中，能为水提供从污泥中逸出的通道，从而提高污泥浓缩的效果。同时桁架下部的斜置刮泥板将沉淀在池底的污泥收集至中央集泥坑。液面上的浮渣在浮渣刮板和周边挡渣板形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗，排出池外。

        中心传动悬挂式浓缩机和中心传动垂架式浓缩机土建条件图参见中心传动刮泥机;周边传动浓缩机的土建条件图参见周边传动刮泥机。
