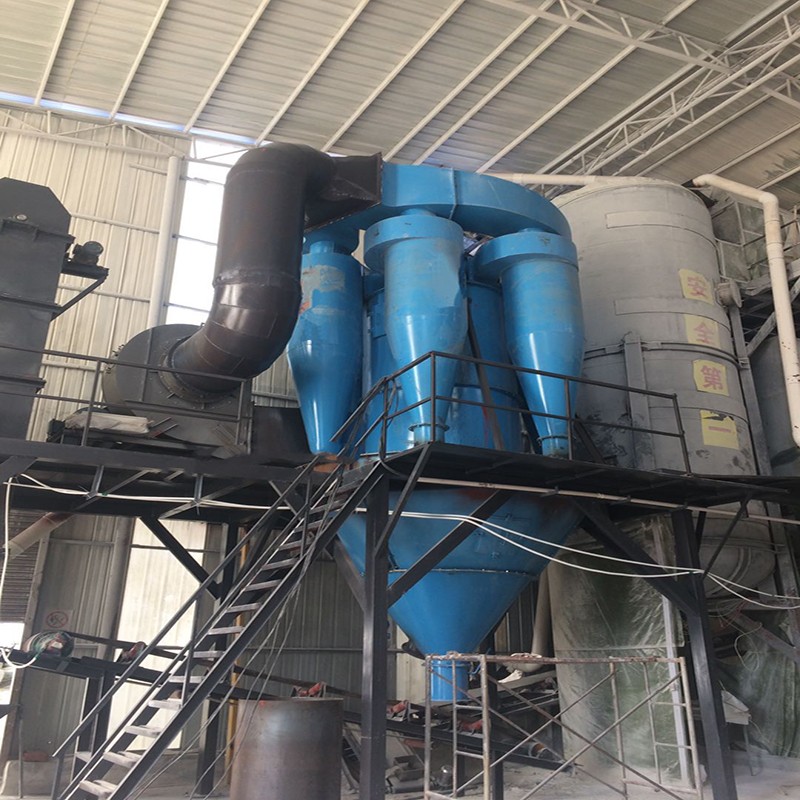

立式导向叶片进入二级选粉区。含尘气流在旋转的笼型转子形成的强烈而稳定的平面涡流作用下，使中粗粉在离心力的作用下被抛向立式导向叶片后失去动能，落到中粗粉收集锥中，通过中粗粉管排出。符合要求的细粉穿过笼型转子进入其内部，随循环风进入 高 效低阻型旋风分离器中，随后滑落到细粉收集锥内成为成品。
技术参数
型号 | 产品细度 R0.045(%) | 处理风量 （m3/h） | 转速 （rpm） | 电机功率 （kw） | *大处理量 （t/h） | 产量 （t/h） |
TS-Ⅰ(N250) | 5～15 | 16000 | 250～500 | 15 | 54 | 10～18 |
TS-Ⅱ(N350) | 2～5 | 22000 | 220～450 | 18.5 | 90 | 15～28 |
TS-Ⅲ(N500) | 2～5 | 30000 | 180～400 | 22 | 120 | 20～40 |
TS-Ⅳ(N750) | 2～5 | 45000 | 160～340 | 30 | 150 | 30～45 |
TS-Ⅴ(N1000) | 2～5 | 60000 | 130～300 | 37 | 210 | 40-70 |
TS-Ⅵ(N1250) | 2～5 | 75000 | 130～260 | 37 | 250 | 50～85 |
TS-Ⅶ(N1500) | 2～5 | 95000 | 120～240 | 45 | 330 | 75～110 |
TS-Ⅷ(N2000) | 2～5 | 120000 | 110～200 | 55 | 390 | 95～130 |
TS-Ⅸ(N2500) | 2～5 | 150000 | 110～180 | 75 | 480 | 110～160 |
TS-Ⅹ(N3000) | 2～5 | 180000 | 120～240 | 110 | 550 | 130～190 |
TS-Ⅺ(N3500) | 2～5 | 210000 | 120～240 | 132 | 700 | 170～240 |
TS-Ⅻ(N4000) | 2～5 | 240000 | 120～240 | 160 | 850 | 220～280 |
TS-ⅩⅢ(N4500) | 2～5 | 270000 | 120～240 | 200 | 1000 | 260～300 |

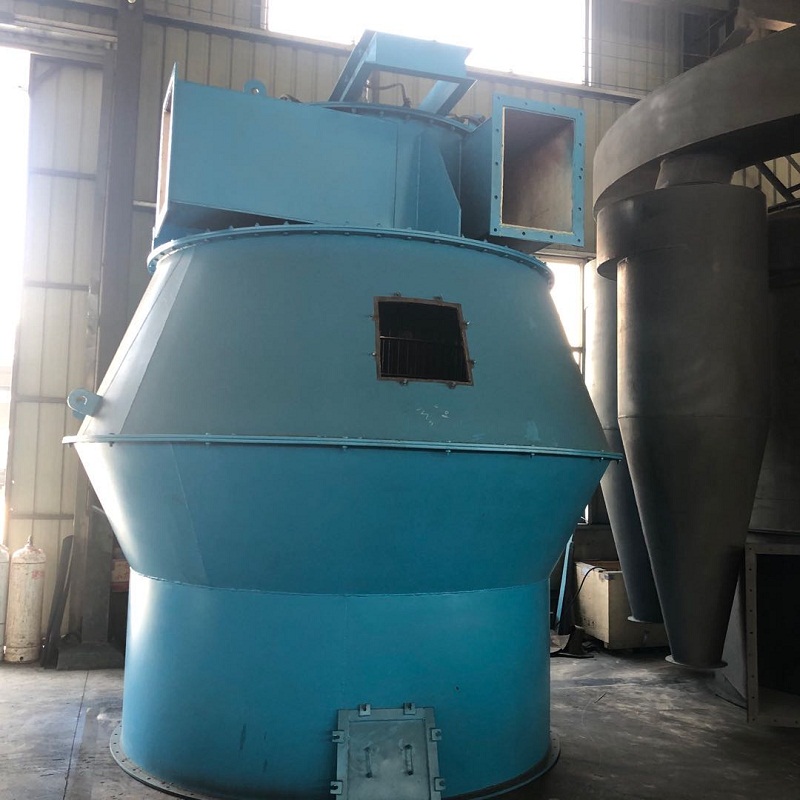

工厂生产细节实拍

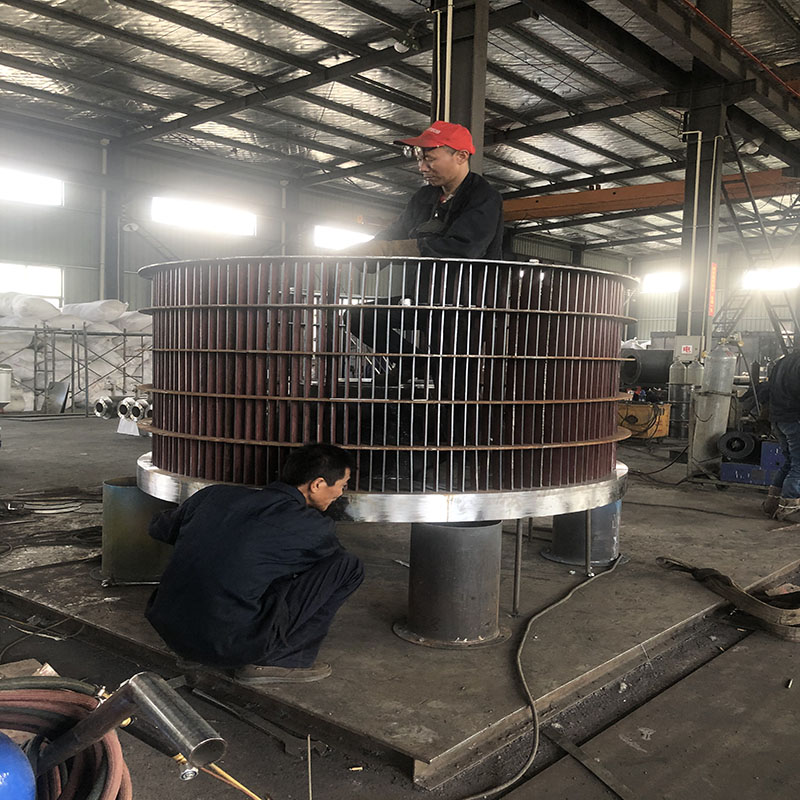

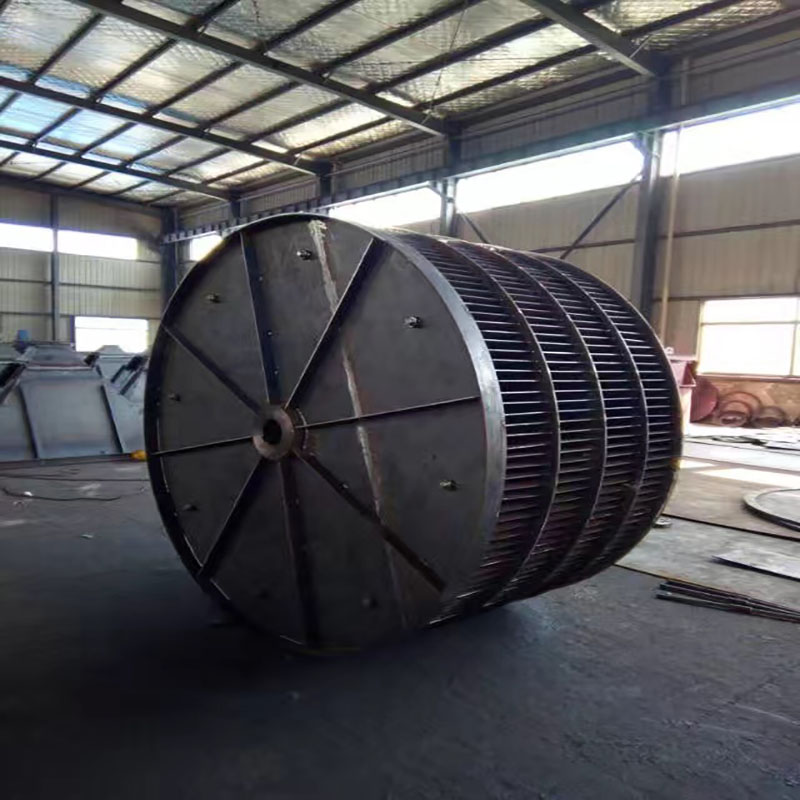

1、转笼采用进口复合耐磨钢板制造，耐磨程度是普通钢板的10倍
2、分级叶片间隙根据选粉要求精调

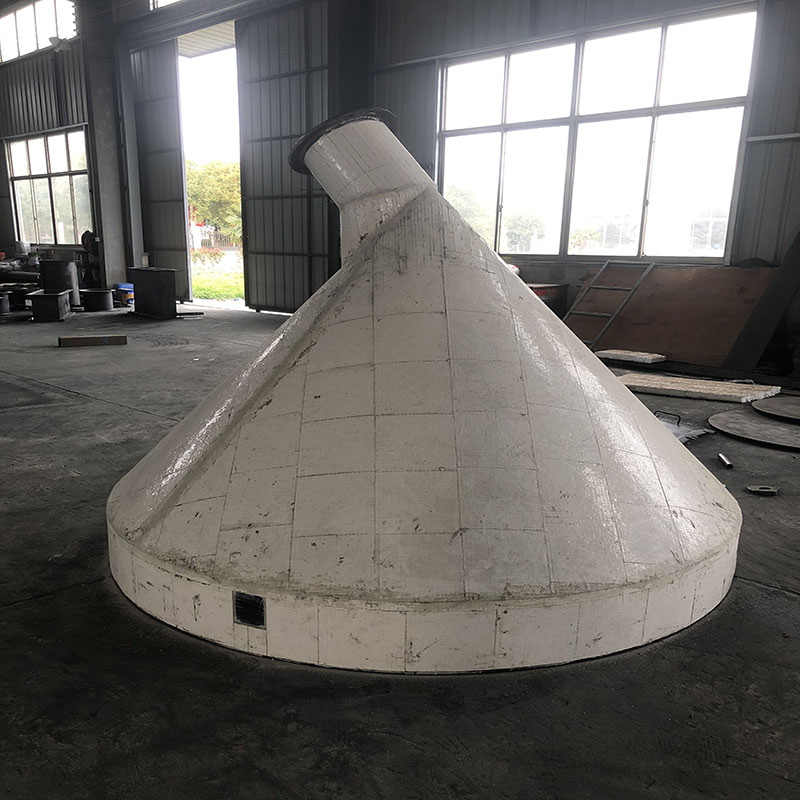

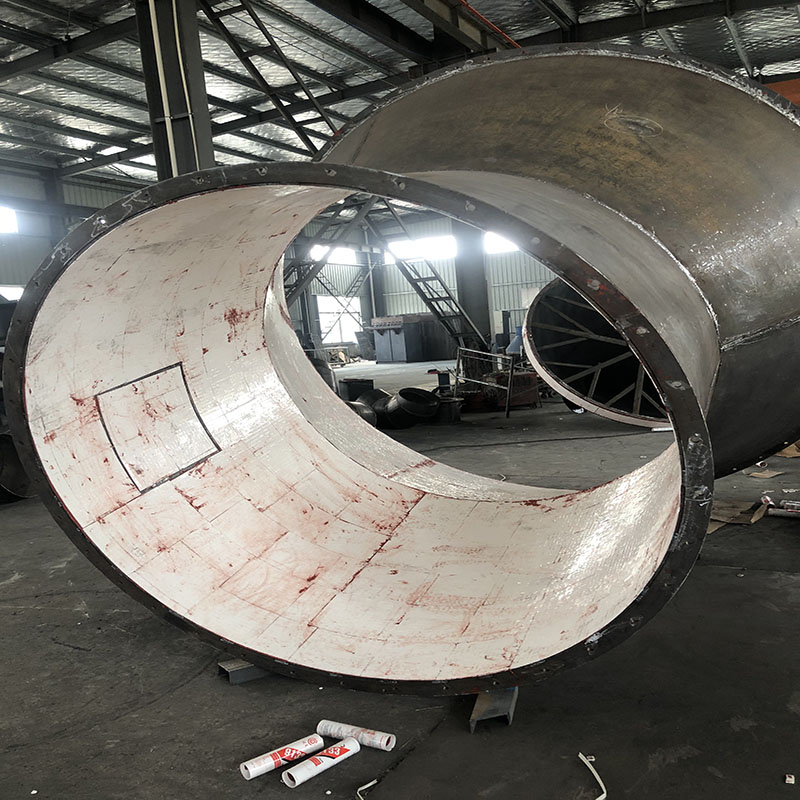

3、选粉室及选粉筒静态易磨部位采用进口耐磨陶瓷粘贴
