一.结构：夹布输送胶管是由内胶层，多层夹布缠绕层和外胶层组成。
夹布吸引胶管是由内胶层，多层夹布缠绕层，螺旋钢丝增强层和外胶层组成。
二.特点：胶管具有外径公差小、耐油、耐热等性能优良、轻便、管体柔软经久耐用等优点；胶管的小爆破压力为工作压力的四倍。
三.用途：各类型夹布钢丝输送（或吸引）胶管是根据输送介质不同，选用相应材料制造，产品结构设计合理、质量优良、坚固耐用，是一种用来输、吸（负压条件）各种液体粘流体和粉状固体等物料介质的柔性胶管。
四.通用夹布胶管技术参数：
内径（mm） | 工作压力 （Mpa） | 对应爆破压力 （Mpa） | 胶管长度 | ||||||
公称尺寸 | 公差 | 尺寸（m） | 公差（mm） | ||||||
13 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
16 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
19 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
25 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
32 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
38 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
51 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
64 | 1.5 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
76 | 1.5 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
吸引胶管参数：
内径（mm） | 夹布层数 （层） | 螺旋钢丝直径（mm） | 管接头长度（mm） | 胶管长度 | ||||
公称尺寸 | 公差 | 尺寸 | 公差 | 尺寸（m） | 公差（mm） | |||
38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |
1、输水胶管：适用于一般输水，在-20℃--45℃环境下使用。
2、空气胶管：适用于输送压缩空气和惰性气体，在-20℃--45℃环境下使用。
3、耐油胶管：适用于输送常规石油，在-20℃--45℃环境下使用。
4、耐热胶管：适用于输送100℃以下的水。
5、耐稀酸碱胶管：输送浓度在40%以下的稀酸碱溶液，在-20℃--45℃环境下使用。
6、喷沙胶管：适用于金属表面作风压喷沙除锈及打磨用。
7、 吸排水、油胶管：工作压力1.0-1.5MPa（4倍安全系数）五.特种性能胶管： 特种橡胶软管性能及用途
产品名称 | 内径(mm) | 性能及用途 | 备注 |
蒸气胶管 | 6-76 | 输送170。C以下的饱和蒸汽或过热水，工作压力为蒸汽0.35MPa,热水0.8MPa | |
输吸油胶管 | 6-152 | 常温下吸送汽油、机油、润滑油及其它矿物油。工作压力为0.5-1.2MPa | 也可采用外铠装结构 |
输吸食品胶管 | 16-152 | 吸引奶类、酒类、食用油类及液体饮料。工作压力为0.5-0.8MPa | |
输酸、碱胶管 | 19-203 | 常温下输送稀酸、碱溶液。工作压力为0.5-0.7MPa | 输送浓酸时内胶层可采用丁基胶,布层可采用玻璃纤维 |
耐磨喷砂胶管 | 19-76 | 风压喷砂用软管,工作压力为0.6MPa | 水泥罐车用管也可按此生产 |
水箱弯管 | 25-102 | 机车水箱输水用 | |
钻探胶管 | 51-102 | 耐压、耐磨、耐油，用做钻井机鹕劲管与立管法兰之间的挠性连接管。工作压力为10-30MPa | 两端有金属接头 |
尼纶线缠绕吹氧胶管 | 51-127 | 纯氧顶吹转炉用挠性连接管，工作压力为1.5MPa 也可采用钢丝纺织扣压式,工作压力可达8MPa | 两端硫化金属法兰,外有石棉保护层 |

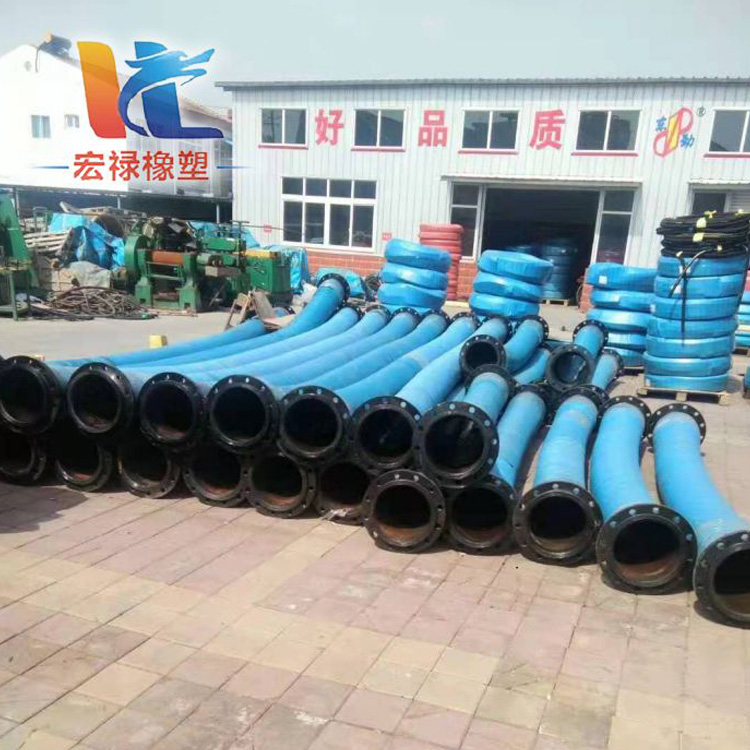

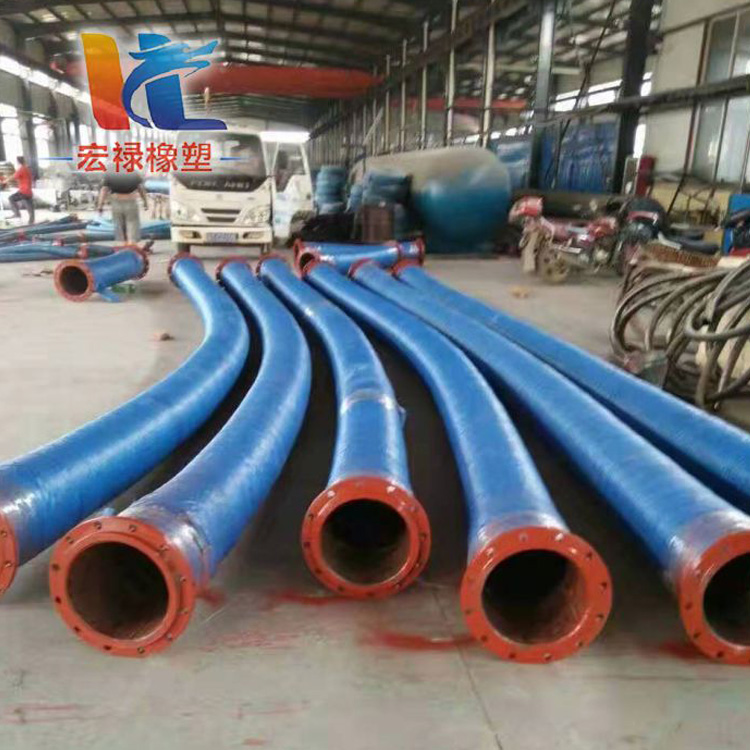

排（吸）泥胶管 | 196-900 | 挖泥船排(吸)泥沙用,工作压力为0.4-0.5MPa | 根据设计需要可带有法兰接头 |
制孔胶管 | 25，32，40 | 桥梁公路等工程建筑制孔用,承受拉力为1.5-2.30Kg/根 | 外层胶具有良好的撕拉性能
|
