磁铁矿选矿设备主要工艺流程有 3 个：三段一闭路的破碎筛分流程，球磨机、浮选机和浮选柱相结合的磨矿选别流程，浓缩过滤和闪蒸干燥的成品脱水流程。同时，采用先进的 DCS自动化控制系统，通过集中控制室，将上述 3 个流程集中形成网络，实现对设备运转情况、工艺过程参数实时动态化采集、调节和控制，较后自动生成生产技术报表。

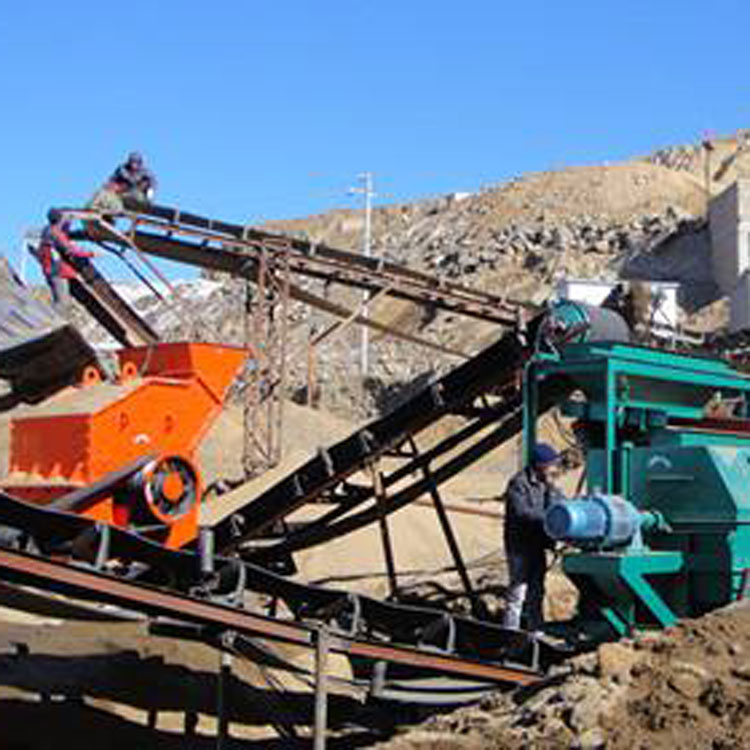

磁铁矿选矿设备生产线工艺图具体选矿生产流程如下：

开采的矿石先由颚式破碎机进行初步破碎，在破碎至合理细度后经由提升机，给矿机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。经过球磨机研磨的矿石细料进入下一道工序：分级。

A、经过和分级的矿物混合料在经过磁选机时，由于各种矿物的比磁化系数不同，经由磁力和机械力将混合料中的磁性物质分离开来。

B、经过和分级的矿物混合料在经过磁选机时，通过搅拌筒将选矿物质被分离出来后，因其含有大量水分，须经浓缩机的初步浓缩，再经烘干机烘干，即可得到干燥的矿物质.

磁铁矿选矿设备工作原理

开采的矿石先由鄂式破碎机进行初步破碎,在破碎至合理细度后经由提升机、给矿机均匀送入球磨机,由球磨机对矿石进行粉碎、研磨.经过球磨机研磨的矿石细料进入下一道工序:分级.螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理,对矿石混合物进行洗净、分级.经过洗净和分级的矿物混合料在经过磁选机时,由于各种矿物的比磁化系数不同,经由磁力和机械力将混合料中的磁性物质分离开来.经过磁选机初步分离后的矿物颗粒在被送入浮选机,根据不同的矿物特性加入不同的药物,使得所要的矿物质与其他物质分离开.在所要的矿物质被分离出来后,因其含有大量水分,须经浓缩机的初步浓缩,再经烘干机烘干,即可得到干燥的矿物质.

破碎磨矿过程

选矿设备搭配的选矿工艺中粉碎磨矿与分级是指通过一定的机械设备使矿物原料粒度减少并具有一定粒度分布特性的作业。通常将粒度减少至20-5mm的作业称为破碎，相应的设备为破碎机;再细的粉碎作业则称为磨矿，相应的设备为磨矿机;与破碎机和磨矿机配套控制较终产品粒度分布的作业称为分级，其中与破碎机配套的分级设备一般称为筛分机，与磨机配套的选矿设备分级设备称为分级机。

通常破碎和磨矿这两种选矿设备是分阶段进行的，这是因为多数情况下现有的选矿设备还不能一次就将大块原矿粉碎至要求的细度。具体选择破碎与磨矿段数时要依原矿性质、物料粒度、产品细度及设备类型而定。物料每经过一次破碎机或磨矿机，称为一个破碎或磨矿段。对于每一段破碎或磨矿作业，定义物料粉碎前后的粒度(即给料粒度与产物粒度)之比为该段破碎或磨矿作业的破碎比或粉碎比，它反映了经过破碎机或磨矿机粉碎后，原煤料(矿)粒度减少的程度。各段破碎或粉碎工艺流程的总破碎比或粉碎比。

磁铁矿选矿设备维修保养

一、认真执行使用与维护相结合和设备谁使用谁维护的原则。单人使用的设备实行专责制。主要设备实行包机制(包运转、包维护、包检修)。设备使用实行定人、定机，凭证操作。主要管、线缆装置，实行区域负责制，分片包干的管理办法

二、各种设备司机，必须经过培训，达到本设备操作的技术等级“应知”、“应会”要求，经考试合格，领到合格证，方能上岗。设备司机都要做到“三好”，即管好、用好、修好;“四会”，即会使用、会保养、会检查、会排除故障。

三、要严格执行日常保养(维护)和定期保养(维修)制度。日常保养：操作者每班照例进行保养，包括班前10~15分钟的巡回检查;班中责任制，注意设备运转、油标油位、各部温度、仪表压力、指示信号、保险装置等是否正常;班后、周末、节日前的大清扫、擦洗。发现隐患，及时排除;发现大问题，找维修人员处理。定期保养：设备运行1-2个月或运转500小时以后，以操作工人为主，维修工配合，进行部分解体清洗检查，调整配合间隙和紧固零件，处理日常保养无法处理的缺陷。定期保养完后，由车间技术人员与设备管理员进行验收评定，填写好保养记录。确保设备经常保持整齐、清洁、润滑、安全、经济运行。

四、主要重点设备应定期进行精度、性能测试，做好记录，发现精度、效能降低，应进行调整或检修。对主要重点设备的关键部位要进行日常点检和定期点检，并做好记录。

五、特种设备指防爆电气设备、压力容器和起吊设备，应严格按照国家有关规定进行使用和管理，定期进行检测和预防性试验，发现隐患，必须更换或立即进行处理。

六、加强设备润滑管理，建立并严格执行润滑“五定”即定人、定质、定点、定量、定期制度，做好换油记录。主要设备要建立润滑卡片，开展根据油质状态监测换油。

要想延长选矿生产线设备使用寿命，较重要的就是对设备正确操作，定期维护检修，下面是延长设备使用寿命的6大细节。

1、操作人员应熟设备，遵守工厂操作，维护，安全卫生等规定。

2、操作人员在开始工作之前应阅读值班记录，并进行设备的检查，检查各部螺栓是否松动，机面是否破损等。

3、设备启动应遵循工艺系统顺序，严禁带负荷起动。

4、选矿生产线在运转过程中应经常观察生产线设备运转情况，如出现异常现象，应及时按相关方案处理，或是停机检修。

5、停机应符合工艺系统顺序，停机后应清理生产线设备周围环境。

6、就是定时强制进行保养，到时必须进行，坚决不能因为施工紧张而不安排时间、不安排人员进行保养。
