A. 概况

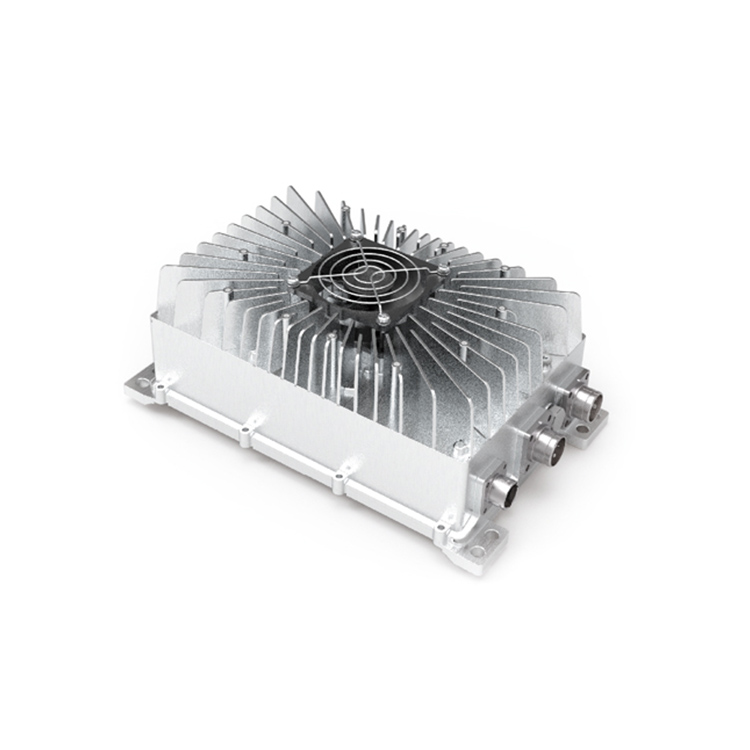

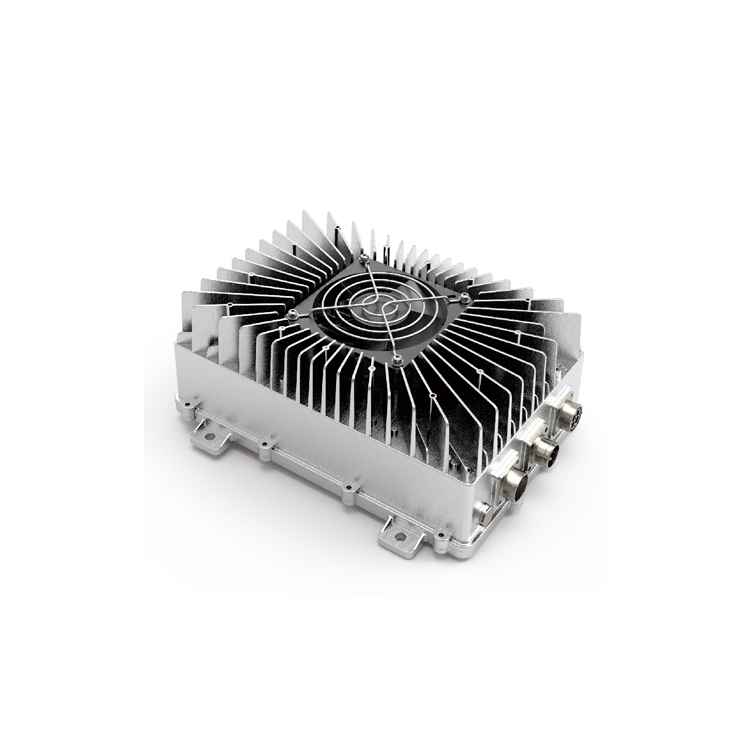

凯源新能隔离型单模块车载充电机主要用于混合动力汽车、纯电动汽车、电动客车、电动物流车等各种新能源汽车，适用于磷酸铁锂电池、锰酸锂电池 、三元电池、镍氢电池等车载动力电池充电。
可以在100~264VAC额定电网电压范围内工作，针对客户电池组不同而特别设计直流电压输出，使充电机始终工作在优化的转换效率工作区间，提高产品性能和高可靠性。
模块带有先进的交错式APFC有源功率因数校正电路，使得充电时电能的利用率接近1，同时减小了对共用电网的谐波污染；DCDC部分采用新颖的全桥LLC谐振自适应全软开关功率变换技术，具备高精度等特色。模块保护功能完善，具有输入过压、欠压保护；输出过流保护；输出过压、欠压保护；输出短路保护、过温保护功能；具有高温降额，低压输入降额等智能化设计。充电机带CAN通信接口，可与BMS通信，并由BMS设定充电电压和电流及开关机功能。
B. 特性
l 外观简单大方，操作方便：
l 电流电压使用按键设置，输出精度达到±1%以内：
l 可预置输出值，快速输出已设置对的参数：
l 高亮度液晶屏显示电压电流信息，直观方便：
l 风扇智能控制：
l 提供CAN2.0B接口，连接BMS或通过电脑进行远程控制。
C. 技术参数
1）定制款
性能\型号 | KECD-2BD | KECD-3BD | KECD-4BD | KECD-6BD |
功率 | 1.5~2kW定制 | 2~3.5kW定制 | 3.5~4kW定制 | 4~6.6kW定制 |
输入电压 | 220VAC或380VAC | 220VAC或380VAC | 220VAC或380VAC | 220VAC或380VAC |
输出电压范围 | 20~800VDC定制 | 20~800VDC定制 | 20~800VDC定制 | 20~800VDC定制 |
输出电流 | 定制 | 定制 | 定制 | 定制 |
满载效率 | ≥93% | ≥93% | ≥93% | ≥93% |
结构尺寸 （宽x深x高） | 306mmx203mmx158mm | 306mmx203mmx158mm | 306mmx203mmx158mm | 450mmx233mmx154mm |
重量 | ≤8kg | ≤12kg | ≤12kg | ≤20kg |
工作温度 | -30℃~+60℃ | |||
相对湿度 | ≤95%无冷凝 | |||
冷却方式 | 强制风冷 | |||
保护功能 | 短路保护/过压保护/欠压保护/过温保护 | |||
2）标准款
性能\型号 | KEEC450010A | KEEC450018A | KEEC660012A |
功率 | 3.3kW | 6.6kW | 6.6kW |
输入电压 | 100~264VAC | 100~264VAC | 100~264VAC |
输出电压范围 | 200~450VDC | 200~450VDC | 450~660VDC |
输出电压 | 450VDC Max | 450VDC Max | 660VDC Max |
输出电流 | 10A Max | 18A Max | 12A Max |
功率因素 | 0.99 | 0.99 | 0.99 |
满载效率 | ≥95.5% | ≥95.5% | ≥95.5% |
结构尺寸 （宽x深x高） | 180mmx295mmx116mm | 250mmx327mmx127mm | |
重量 | ≤7kg | ≤13kg | |
工作温度 | -40℃~+60℃ | ||
相对湿度 | ≤95%无冷凝 | ||
冷却方式 | 强制风冷 | ||
保护功能 | 短路保护/过压保护/欠压保护/过温保护 | ||
需注明：支持定制
