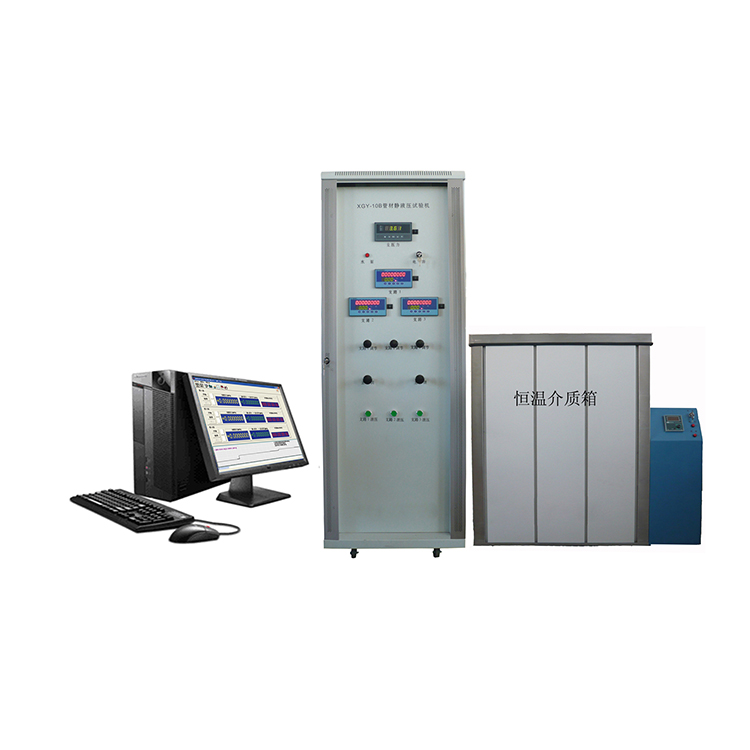

XGY-10B系列管材静液压试验机

XGY-10B该系列试验机主要技术参数完全符合GB/T6111、GB/T15560标准的要求，适用于对各种流体输送用塑料管材进行静液压和管材爆破试验。产品具有外型美观、结构简单、精度高、稳定性好、操作方便等特点，是各种研究所质量检测部门及管材生产厂家必备的检测仪器。

本机具有两种控制方式：

1、LED数字仪表控制、显示试验压力和时间。

2、在仪表控制基础上配PC机（计算机自备），采用串口与仪表联接。

本试验机由压力控制系统、恒温介质箱和夹具三部分组成。选配PC机时包括新版静液压试验软件。

1、压力控制系统主要由压力源、加压管路和电器控制三部分组成。压力源（即加压泵）用来对主压力系统按试验条件提供总压力。加压管路由蓄能器、压力表、进口电磁阀、单向阀、过滤器、手动针阀、连接管路等部件组成。电器控制部分由数显仪表、压力传感器、电磁阀、继电器、过热保护器、各种开关等组成。

2、恒温介质箱主要由箱体、循环泵、加热器、冷凝器和温度控制系统组成。打开本系统电源后，水箱中的水根据试验使用要求而设定，水温高于设置温度时制冷器启动，水温低于设置温度，加热器启动使水箱内的水保持所需温度。

3、夹具根据国家GB/T6111标准装卡方式分为A型。本系列夹具具有结构合理、夹紧速度快、密封可靠、拆卸方便等特点。

4、该机有串口可外配计算机，绘制压力时间曲线，可实时查询、控压、打印、输出报表，可代替人工监视，当计算机停止工作时，仪表仍能继续工作。但计算机不直接控制电磁阀，必须经过仪表控制，试验时仪表不可停止工作。在做试验过程中，还可随时关闭计算机做其它商务，主机正常工作。当主机与计算机连通时，主机自动将数据传送给计算机，对试验不产生任何影响。

本机同时具有运行、停止、渗漏预警、破裂识别等功能，实现操作人员在试验过程中可脱离试验现场。当试样出现渗漏、破裂时可自动报警并能自动关闭该路试验，其它各路试验仍能继续正常进行试验，直到试验完成。在同类机型中具有优良的性能价格比，是替代进口的理想产品。

XGY-10B系列静液压软件为公司新开发的实用新版本。采用全中文界面直观明了，在试验过程中可实时监控试验过程的时间-压力曲线，具有打印输出、存储试验数据及曲线和报告等功能。

技术参数

1、压力范围：0～10MPa（任意设定）

2、压力显示精度：0.01MPa

3、控制精度：上限+2%、下限-1%

4、温度控制范围：15℃～95℃（有加热、制冷功能）

5、温度显示范围：±1℃

6、时间显示范围：0分～9999.59小时

7、时间显示精度：1秒

8、试样直径：<=Ф630mm

9、 压力控制系统电源：AC220V、1.5kw

10、温度控制系统电源：AC380V、20kw

关键部件的配置

(1)压力部分

1、加压泵：台湾产吉安特泵

2、单向阀：国产不锈钢单向阀

3、蓄能器：主路：宁波奉化产不锈钢气囊结构蓄能器

支路：宁波奉化产不锈钢气囊结构蓄能器

4、电磁阀：采用原装进口产品

5、过滤器：国产

6、手动针阀：北京熊川和国产不锈钢手动针阀

7、连接管路：用国产Φ6铜管

（2）压力显示部分

1、温度控制仪表：选用宁波东南或厦门宇电产的多功能控制表

2、支路压力控制表：选用北京昆仑天辰产多功能控制表

3、压力传感器：进口压力传感器

4、计算机：品牌机或根据用户要求配置（用户自配）

5、电器部分：选用正泰、德力西、人民电器

（3）恒温介质箱：

A：型号XGW-A型（室温～95℃）

1、内胆尺寸：可根据用户需要定做（价格另议）

2、适用范围：≤Φ630 mm管材

3、恒温介质箱的内胆：不锈钢箱体

4、循环泵：选用产泵业公司生产的耐热循环泵

5、加热器：选用不锈钢加热管

6、温度控制：宁波东南或厦门宇电产多功能控制表

7、保温材料：硅酸铝等材料

8、加热水箱外保护材料：冷轧板喷塑

B：型号XGW-Ｂ型（15～95℃）

1、内胆尺寸：可根据用户需要定做（价格另议）

2、适用范围：≤Φ630mm管材

3、恒温介质箱的内胆：不锈钢箱体

4、循环泵：选用国产南方泵业公司生产的耐热循环泵

5、加热器：选用以不锈钢加热管

6、制冷控制：采用上海产制冷系统

7、温度控制：宁波东南产的多功能控制表

8、保温材料：硅酸铝等材料

9、加热水箱外保护材料：冷轧板喷塑

10、电器部分：选用正泰、德力西或人民电器
