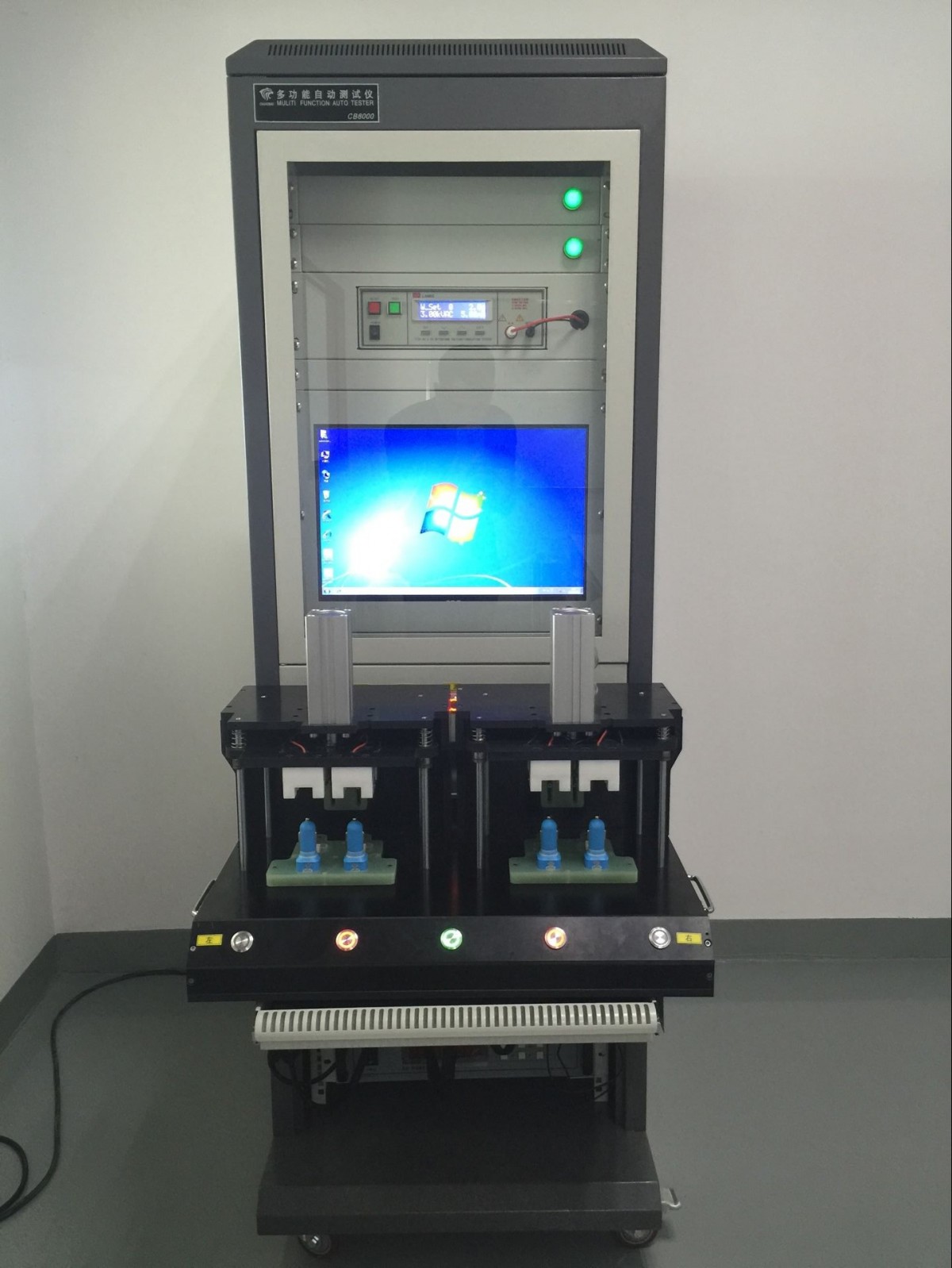

CB-8000综合测试系统应用

一、适用范围

适用于开关电源适配器，手机充电器，可应用在生产线初测站、终测站和品管站。

产品说明

用于耐压测试与电性能测试二合一的综合测试系统，包括测控操作台、嵌入式主控板、主切换电路、一保护电路、二保护电路、PC机、耐压测试机和功能测试机；测控操作台、PC机和耐压测试机均与嵌入式主控板通信连接；PC机与功能测试机通信连接；主切换电路中集成有作为主切换开关的交流接触器，所述的交流接触器受控于嵌入式主控板；测控操作台的电源输入端接主切换电路的电源输出端；电性能测试通过主切换电路与功能测试机连接，主切换电路分别通过一保护电路和二保护电路为。测控操作台上设有显示装置和控制按钮。该用于耐压测试与电性能测试二合一的综合测试系统集成度高，安全可靠性高，测试效率高，对比传统测试省略一道工序。

二、产品特点

*具用耐压测试；

*输入短路测试；

*输入输出电容电荷放电；

*具有CC/CV等测试模式

*标准SCPI协议，标准隔离RS232串口，波特率115200；

*很快2US采样间隔，4096点，16位数字化暂态波形输出功能；

*可轻松实现很多4台单路输出电源的同时测试，包括行机功耗，效率，短路等，以提高测试效率；

*全中文操作软件，简洁明了，易于使用，内建测试项目，编辑测试程序时，使用者可根据电源供应器特性简易快速输入测试条件，或根据内建的标准测试程序略加修改即可进行测试；

*可与其它组合形成新的测试方案，减少人力；

*耐压测试与电性测试自动转换

*自动检测，可提高生产效率，减少人力；

*通过打开预设定的产品测试文件，可以快速变换产品生产线；

*测控台一体化；

*简约式外观设计

标准测试项目

*耐压测试 *短路输入功率测量

*输出电压测量 *输入功率测量

*输出电流测量 *输入电压测量

*输出纹波电压测量 *输入电流测量

*输入调整电压测量 *输入频率测量

*输入调整电流测量 *输入功率因素测量

*负载调整电压测量 *输入效率测量

*负载调整电流测量 *能源之星效率测量

*输出平均电压测量 *输出平均电流测量

*过电流保护测量 *短路输出电流测量

四、产品配置

序号	品名	品牌	型号	单位	数量	备注
设备
1	电子负载	JT	JT6310 120w	PCS	4
2	变频电源	菊水皇家	APS6001 1kw	PCS	1
3	功率计	昌宝	CB8001	PCS	4	自主研发
4	工控电脑	高配		PCS	1
5	显示器	AOC		PCS	1
6	高压机	金科	7122	PCS	1
7	程序控制箱	昌宝	CBKZ001	PCS	1	自主研发
		程序
1	PLC程序控制系统	昌宝		PCS	1	自主研发
2	PC程序系统	昌宝		PCS	1	自主研发
		结构
1	机柜	昌宝	自制	PCS	1
2	测试台	昌宝	自制	PCS	1
3	功率计箱	昌宝	自制	PCS	2
4	负载机支架	昌宝	自制	PCS	2
5	显示器面板	昌宝	自制	PCS	1
6	示波器面板	昌宝	自制	PCS	1
7	前挡板1	昌宝	自制	PCS	1
8	前挡板2	昌宝	自制	PCS	1
9	前1U板	昌宝	自制	PCS	3
10	前2U挡板	昌宝	自制	PCS	2
		附件
1	前铭牌	昌宝	自制	PCS	1
2	机器铭牌	昌宝	自制	PCS	4
3	硅胶板		自制	PCS	1
4	串口扩展板		自制	PCS	1
5	AC插座			PCS	8
6	机柜插座			PCS	2
7	按钮自复			PCS	5
8	按钮自锁			PCS	1
9	风扇			PCS	8
10	COM插头		自制	PCS	3
11	电源线		3M	PCS	1
12	线材		2.5	M	100
13	线材		1.5	M	50
14	扎带		100	PCS	1
15	线耳			PCS	200
16	护线网			PCS	1
		其它
1	人工工时			H	90
2	管理成本			PCS	1
3	物流费用			PCS	1
4	服务费用			PCS	1
