3D电磁干扰可视化系统WM9500CE

产品简介

可对EMC干扰进行高精度3D检测能够实现对干扰发生源进行多角度分析。

WM9500CE通过红外线传感器检测出空间内XYZ的位置，可以测量从被检测物散射出的电磁波。

1.设有专用的立体摄像头，在PC上确认该摄像头拍摄的图像并确定测量区域。

2.手持探棒对准想要检测的地方设定红外线标志。测定范围在一到数十厘米的立体网格可以任意分割，随着探棒的任意移动，干扰图可在电脑上显示并储存结果

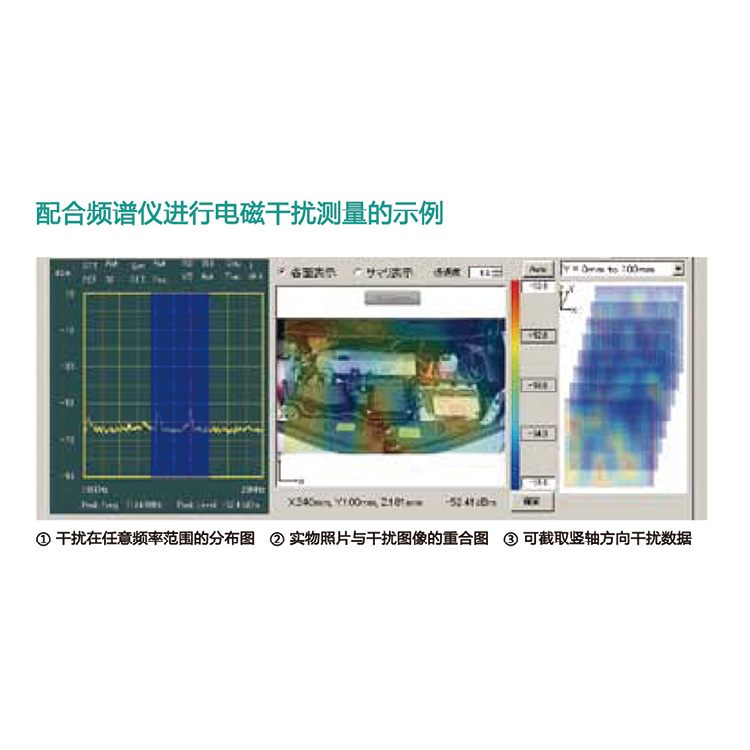

由此可以看出，通过「WM9500CE」能够获取干扰发生场所，发射方向，频率成分等分析时不可缺少的数据。

产品特点

不受测量现场及测量物的影响。由于采用红外线识别坐标，对测量环境及场所等条件没有特别限制，并且完全不受测量现场的亮度及被检测物颜色的影响。从而可以实现从部件单体到完整品的干扰检测。

例如，汽车的发动机仓及后备箱等狭小及黑暗的地方也可以实现干扰的检测。

WM9500CE采用手持方法有效的利用测量机动性的同时，可以简单获取详细且多方面的检测数据。

应用领域

该系统可广泛应用与汽车，空调，冰箱，微波炉，路由器，服务器等行业。

产品参数

测量范围：建议约0.6m-2m，视角56°

测量方法：根据红外线反射方式（850nm）获取空间坐标

镜头：带有自动聚焦功能的高清晰度镜头

检测位置精度：±1mm（建议距离2m时）

测定间距：1mm（在控制软件的设定中可以任意设定）

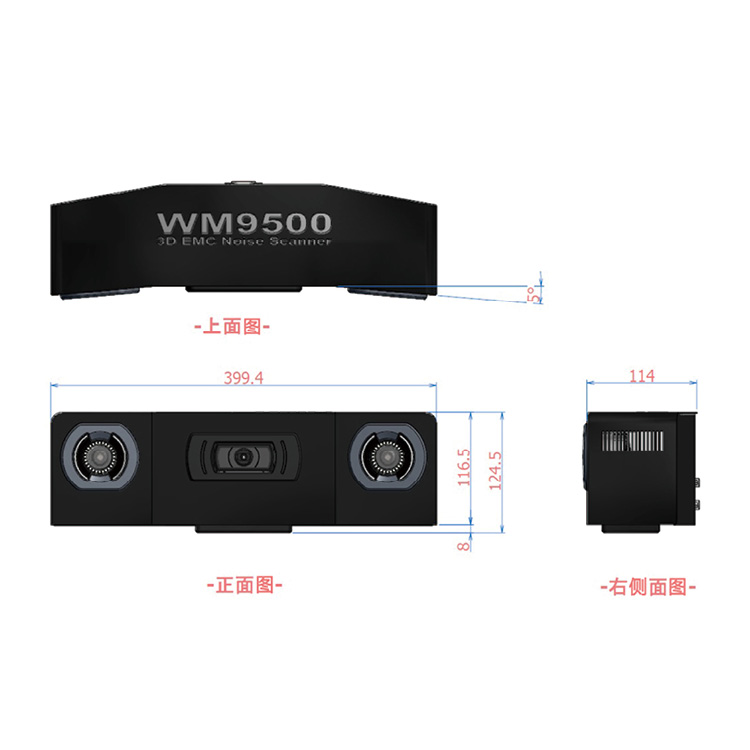

主机：W400*109*124（mm）

控制器：W320*280*94.5（mm）

控制方法：连接USB2.0接口进行控制

电压：AC100V-240V

功率：60VA（MAX）（不包含频谱分析仪）

控制器：使用专用电脑进行控制。
