产品简介

用于 ISO 20653 标准测试高压 / 蒸汽喷射清洗保护的设备满足 DIN40050 和 IEC 60529 标准防护等级 IPX9-IPX9K

产品参数

1. 设备结构采用不锈钢方管框架，下边不锈钢封板。

2. 防水箱体框架用阳极氧化铝型材制成，表面采用透明有机玻璃封板。

3. 防水箱门带安全微动开关。样品转台高度可调节，台面托盘直径 280mm，转台转速 5±1rpm

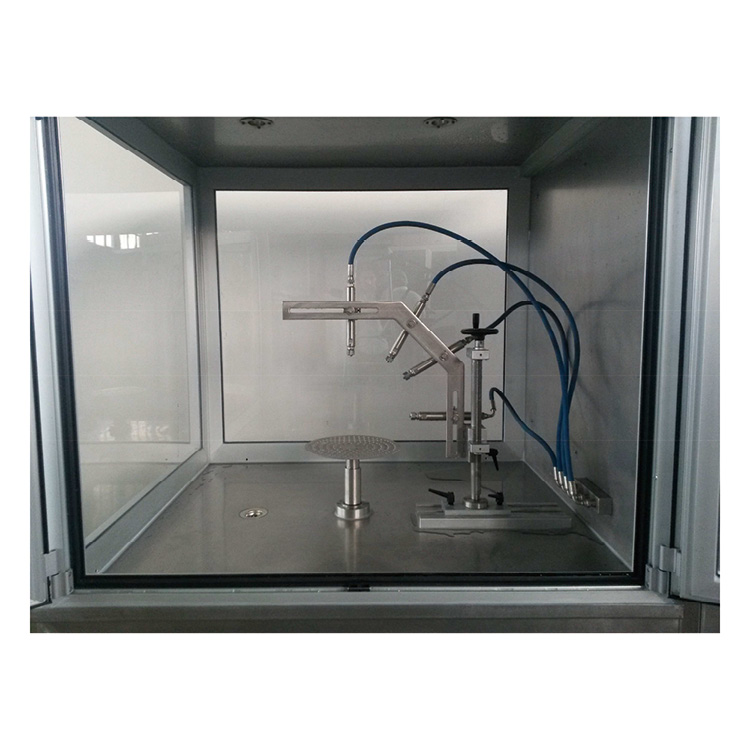

4. 带垂直和纵向调整的立柱支架，配有 4 个固定位置喷嘴，喷射角度 0° -30° -60° -90°在中心会聚。

5. 扁平喷嘴锥度 35° ±5°，配有自动试验循环喷水用电磁阀试样尺寸：300x300x300mm（长 x 宽 x 高）

6. 单喷嘴流量 =15±1 升 / 分钟

7. 试验水压 =100±5bar

8. 装置带加热器和高压水泵：

■ 绝缘不锈钢罐，容量 100L，包括：9KVA 浸没式加热器、加水电磁阀以及

上下限水位传感器

■ 水温传感器

■ 试验温度 80° C±5° C

■ 控制水温均匀的再循环泵

■ 活塞泵，容量为 21L/min- 工作压力为 150bar，配有减压器

■ 压力表直径 150mm –F.S.160bar

■ 高压管可快速连接

9. 配电盘箱，由以下部件组成：

■ 热磁断路器

■ 编程器和温度表

■ 微处理器显示测试周期和警报

■ 冷热循环选择器

■ 信号警告灯

■ 启动试验按钮

■ 急停按钮

■ 电源电压 400±10%–50 Hz–3P+G+N-13kw

■ 水管连接 1/2“气体，2bar

■ 排水接头 1“气体

选配件

1. 水 / 蒸汽用涡轮流量计，量程为 0.5 至 20L/min- 350bar， 数显；制造商发布的瞬时水流和校准报告。

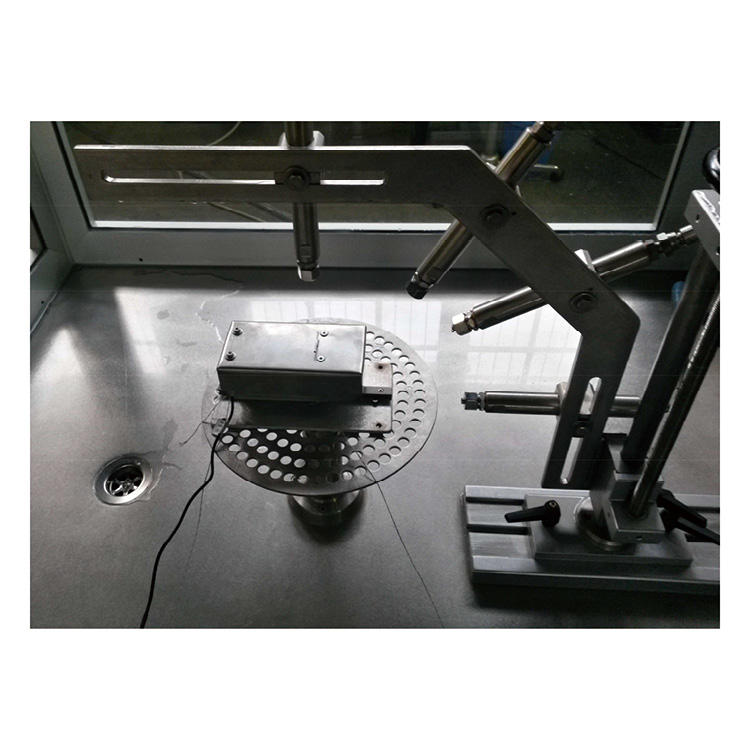

2. 测量喷水冲击力的装置，根据 IEC 60529 IPX9 测试等级标准图 10，由以下部分组成：容量为 600 克的称重传感器，不锈钢冲击板 2x30mm，不锈钢盖板，行程为 50 mm 的带止动器的线性循环轴承装置，从试验箱外部移动冲击板的连接杆

3. 数据记录器“Almemo”型号“2590A”，带有输入端，接头型号“ZA9105FS1”可连接上部称重传感器。
