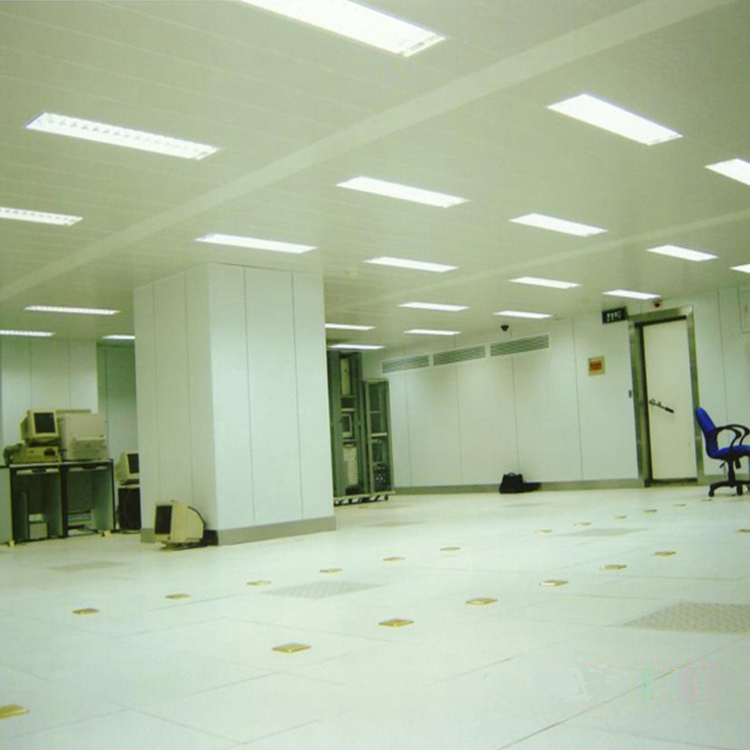

钢板焊接式屏蔽室



一、应用

主要用于党政机关：信息保密室、军事指挥室、电视电话会议室和国家智能电网设备室、研究所、计量检测等屏蔽面积较大、屏蔽效能要求较高的场所。

二、工艺

1、壳体：有六面板体、支承龙骨及壳体与地面的绝缘处理，其中顶、墙板采用厚度为2mm的冷轧钢板，地板采用厚度为3mm的冷轧钢板；焊接工艺为CO2保护焊。

2、屏蔽门：根据用户的实地要求可配置不同型号、种类的屏蔽门：电动(手动)锁紧屏蔽门、刀叉式屏蔽门、气动屏蔽门、双开屏蔽门、全自动屏蔽门等。

3、通风波导窗：按屏蔽室规格配置蜂窝型通风波导窗，基本尺寸为300×300(mm)及400×400(mm)等规格。

4、滤波器：高性能低泄漏（电源、电话、消防、监控、接地）滤波器。

5、各类波导管：进/排水、光纤、空调等。

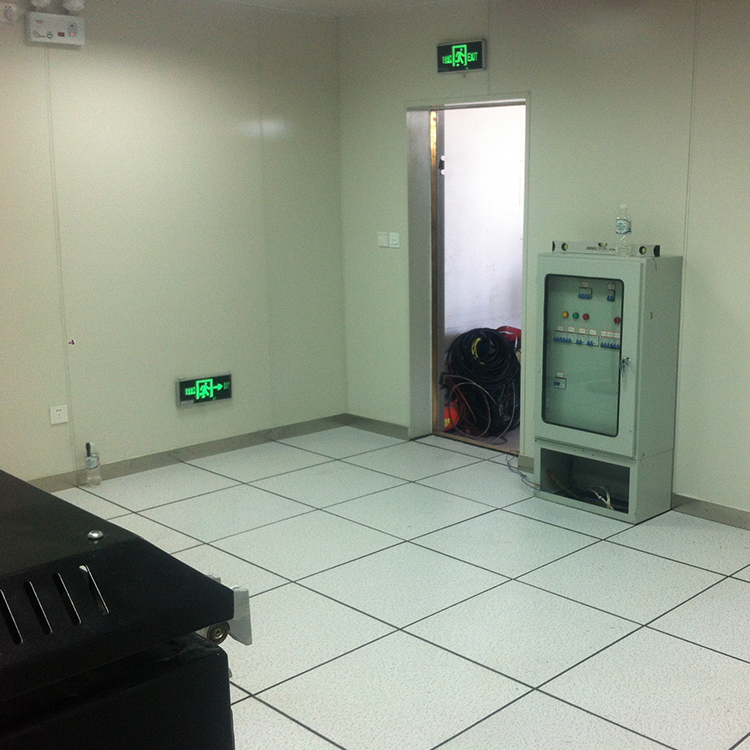

6、室内电气：室内配置配电箱，白炽灯及嵌入式日光灯照明，电缆走线，控制开关和墙壁插座。

7、室内装修：按用户要求分别对顶(铝天花)、墙（机房专*彩钢板）、地（架空抗静电地板）进行装修处理。

8、其它：根据用户要求可在屏蔽室内安装分体式空调，并进行信号处理。

另根据用户要求配置电话、空调、消防、光纤及五类线等屏蔽接口。

三、性能指标

屏蔽效能满足国家标准BMB3-1999或国军标GJB5792-2006  C级屏蔽指标

磁  场   14KHz≥70dB    150KHz≥80dB

电  场   200kHz~50MHz≥100dB

平面波   50MHz~1GHz≥110dB

微  波   1GHz~18GHz≥110dB

测试方法按国际GBT12190-2006或国军标GJB5792-2006
