脉冲滤筒除尘器的工作原理及结构图
     一、滤筒除尘器的构造组成及特点：

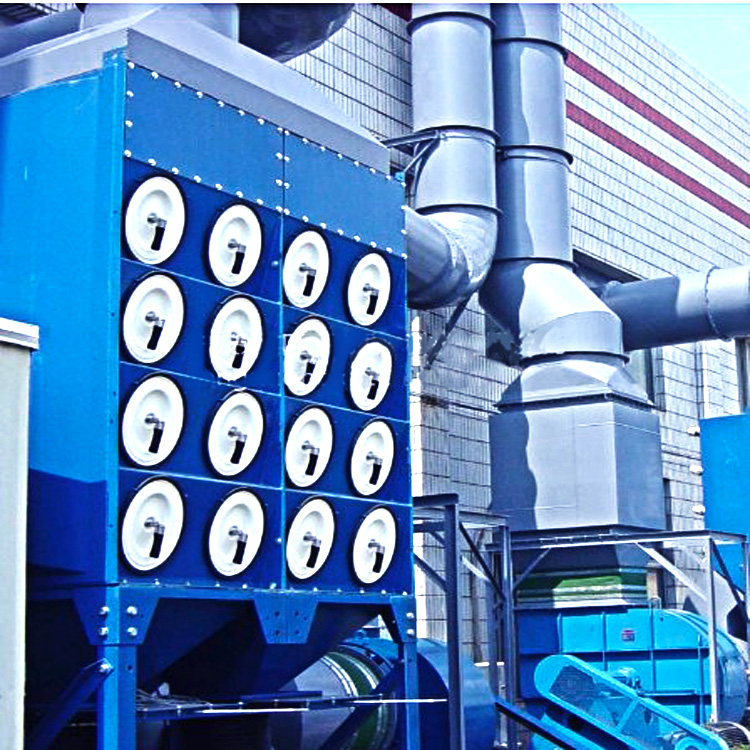

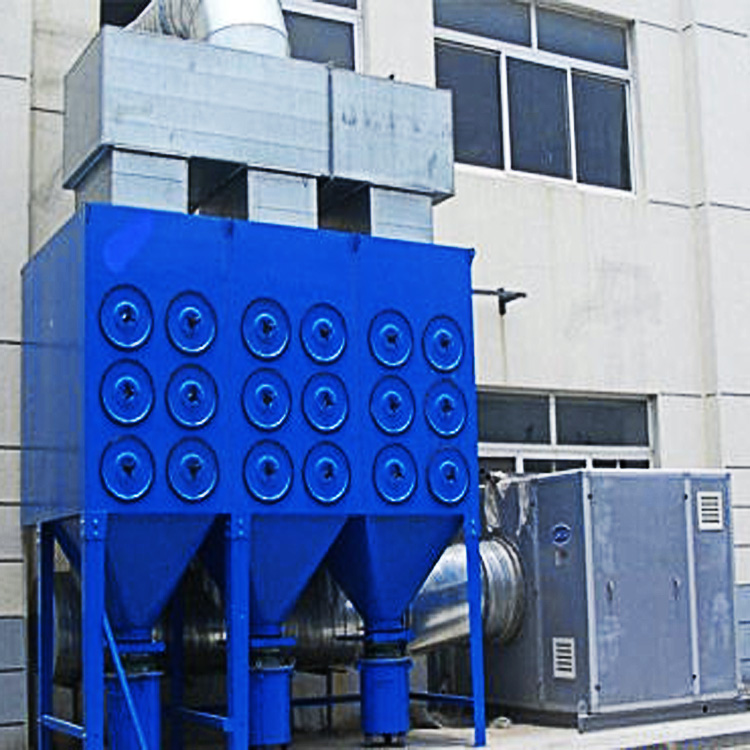

     脉冲滤筒式除尘器设备的设计结构是由上箱体、灰斗、梯子平台、支架、脉冲清灰以及排灰装置六部分组成，其滤筒装配结构是完全不同于LL型的斜插抽屉式，而是采用垂直的装配结构。其特点为：1、采用立式垂直组合结构，由下而上由锥形灰斗、滤筒除尘室、脉冲喷吹清灰室、抽风口等构成，因此，除尘器外观整洁、美观、大方，体积小，性能齐全，功能强大。2、采用了侧进风和垂直滤筒装配结构，因此，除尘器具有安装占地面积小和在工作过程中同步脉冲喷吹清灰效果好。3、尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击滤筒，因而能延长滤筒的使用寿命。4、滤筒采用垂直装配结构，滤筒的拆换十分方便；对一般粉尘，滤筒可长期使用不需更换。5、先进的压缩空气自动定时脉冲清灰，保证除尘器持续低阻力运行。

     二、脉冲滤筒除尘器的工作原理：
     脉冲式滤筒除尘器设备在除尘系统主风机的作用下，含尘气体从滤筒除尘器的下部进风口，进入该除尘器底部的气箱内，在气箱内进行含尘气体的预处理，再从底部气箱进入到上箱体的各除尘分室内，颗粒粉尘会吸附在滤筒除尘器滤筒的外表面上，经过滤后的干净气体，就会透过滤筒进入上箱体的净气腔，由净气腔汇集至出风管口排出室外。随着粉尘过滤工况的持续进行，积聚在滤筒外表面上的粉尘将会越积越多，粉尘的积聚增多相应就会增加设备的运行阻力。为了保证除尘设备系统的正常运行，滤筒除尘器运行阻力的上限，应维持在1400～1600Pa范围以内，当超过此限定范围时，应由PLC脉冲自动控制器，通过除尘系统定阻或定时所发出指令，进行三状态清灰。更多滤筒除尘器产品请关注本公司网站http://www.btshhb.com
