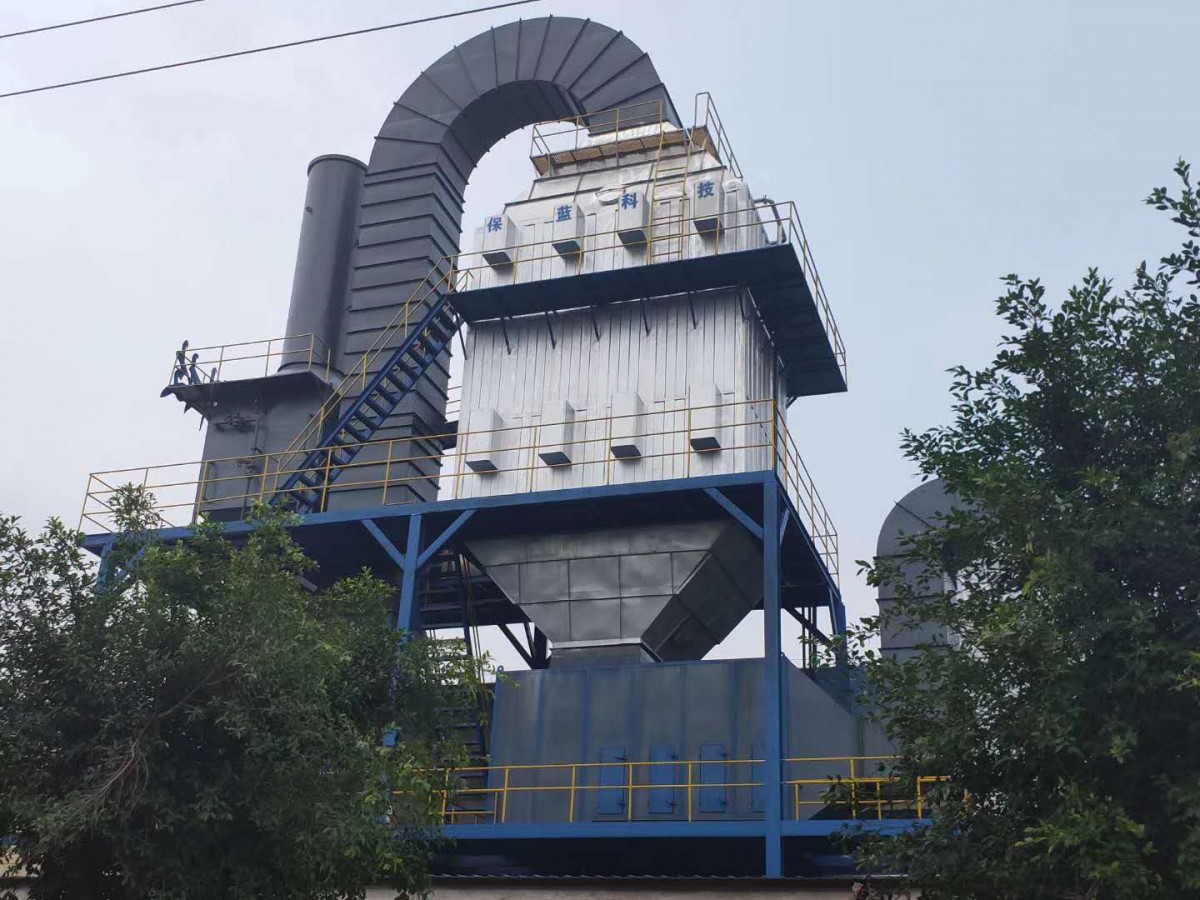

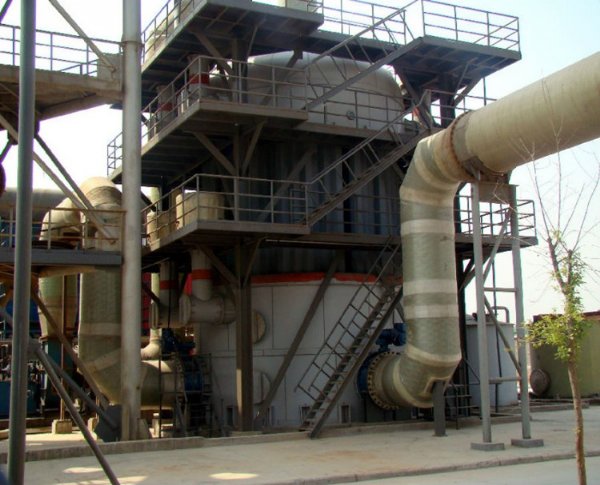

湿式电除尘器的设计结构主要由本体部分、灰水循环系统、排水系统、控制系统、电气系统等组成。其中前段阳极板采用循环水连续喷淋，末段阳极板采用综合水连续喷淋;前段阳极板采用灰水分离并经中和后的循环水喷淋，形成均匀水膜并避免极板因酸液聚集发生腐蚀，末段阳极板采用综合水连续喷淋，可避免循环水中的盐和悬浮物对WESP出口含尘量的影响，进一步提高除尘效率。阴极线采用定期冲洗方式，避免酸液长期积聚而发生腐蚀。冲洗后的废水进入排水箱经排水泵打至脱硫吸收塔。湿式电除尘器水系统由综合水系统、阴极线冲洗水系统、循环水系统、排水系统、储碱罐及加碱等系统等组成。
