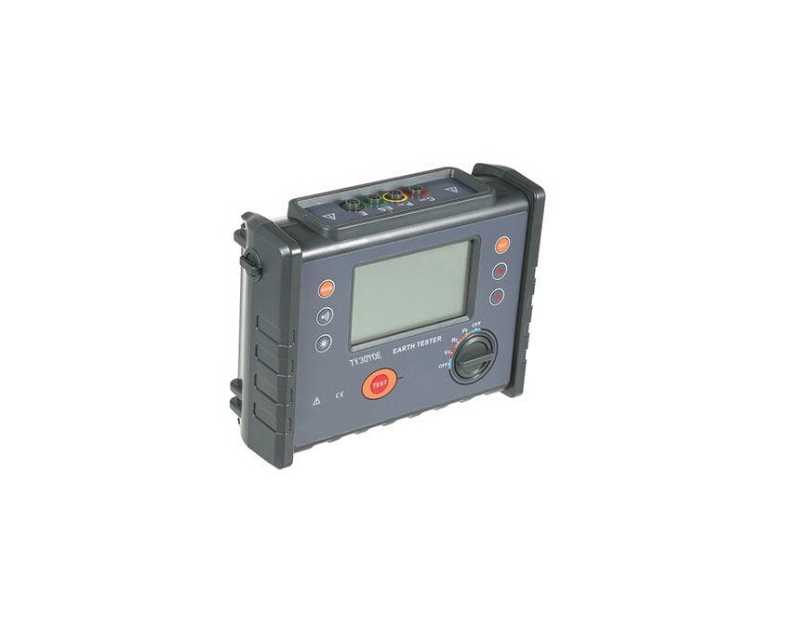

接地电阻测试仪说明

接地电阻测量仪是电力工程建设、运行和维修工作中的一种常用仪表，采用手摇交流发电机作电源的一种特殊的低电阻测量仪表，在检定时有它的特点和困难，我国至今尚未制订出地阻仪的检定规程，对其原理和检定进行简要分析。接地电阻测试仪运行检查方法1、 使用二个的标准电阻盒100mΩ的试验品，一个小于100mΩ，一个大于100mΩ,测试仪器电阻调节到100mΩ，电流设定为10A。2、输入低端线夹住电阻盒公共端，高压输出线夹住报警端，按住“启动”按钮，仪器报警证明仪器良好。3、输入低端线夹住电阻盒公共端，高压输出线夹住合格端，按住“启动”按钮，仪器无报警证明仪器良好。

接地电阻测试仪规格

接地电阻测试仪检定项目外观检查。仪器外观有无损伤，各开关按钮是否灵活，数显指示有无残缺。随机附件是否齐全。报警临界值设定误差。采用标准电阻器法，接线方法与示值误差检定的方法相同，在电阻值1Ω、4Ω、10Ω、30Ω、100Ω点进行检定。指示精度检查。接地电阻仪的两端分别接至运行仪的14、16端；将接地电阻测试仪报警至预置在1V；接地电阻测试仪的测量值指示在0.1欧姆±5%之内，并同时报警（如有指示，应指示在1.0V±5%），被检测的一起技术参数和功能均属正常；接地电阻测试仪的测量值指示在0.1欧姆±5%之内但没有报警，然后将一起的测试端从14转到17的位置上，此时被检查接地电阻测试仪报警，则说明被检测仪器的技术参数和功能也属正常；如果检查结果在上书两种情况之外，则说明被检查仪器工作不正常。

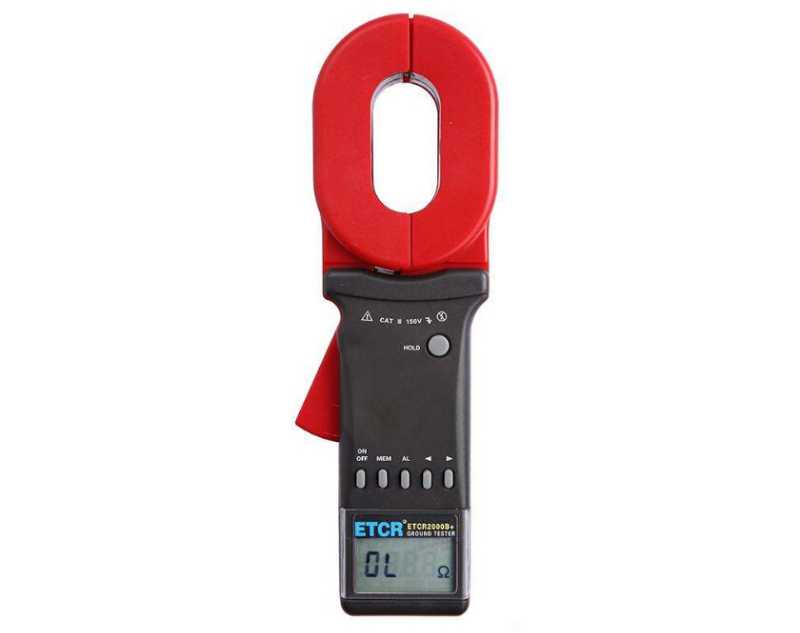

接地电阻测试仪种类

垂直方向土壤特性变化的影响垂直方向土壤的变化我们大多数时候都不可能做到充分的了解，但是这种变化对测试结果的影响也是客观存在的。大多数项目在施工过程中都会有在周围取土而后回填的情况。回填时一般都是将建筑垃圾回填，这些回填的建筑废弃物和土壤的导电特性肯定存在差异，而且回填土存在较多空隙，密实度和土壤也差别很大。由于时间短回填土的含水率也不高。使得检测结果往往失去真实性。因此检测时应尽可能找有原生土的区域打接地桩，回填土不厚的区域可以除去表面回填浮土在打入接地极。这样的测试结果才更接近真实情况。
