NLL系列螺栓型耐张线夹选型表
☆产品用途
◆NLL系列螺栓型铝合金耐张线夹适用于20kV及以下架空线路，在耐张赶上固定铝绞线或钢芯铝绞线，用于架空绝缘铝导线和绝缘罩配套使用，起绝缘防护作用。
☆结构特点
◆夹体采用高强度铝合金
◆外表光洁，使用寿命长
◆安装使用方便
☆绝缘罩性能特点
◆1-10kV工频耐压：≥18kV保压1分钟不击穿；20kV工频耐压：≥30kV保压1分钟不击穿
◆绝缘电阻：＞1.0×1014Ω
◆环境温度：-30℃-90℃
◆耐气候性能：经人工气候老化试验1008小时后性能良好
☆规格及技术参数
型号 | 主要尺寸 | 适应导线直径 （含包缠物） | 标称破坏载荷（kN） | |
M | C | |||
NLL-1 | 16 | 18 | 8.0-12.0 | 60 |
NLL-2 | 16 | 18 | 12.0-16.0 | 60 |
NLL-3 | 16 | 27 | 16.0-18.0 | 80 |

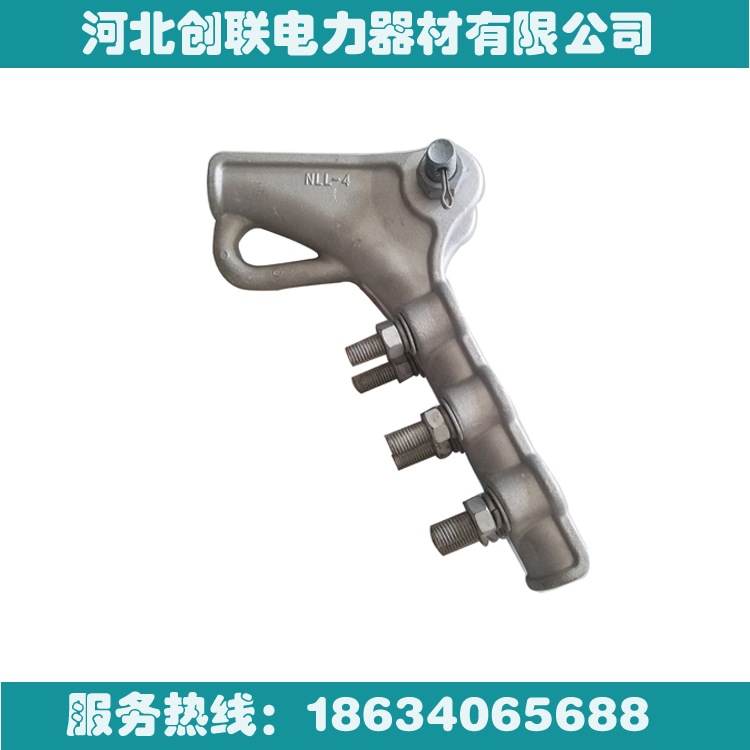

NLL-4 | 18 | 30 | 18.0-22.5 | 80 |
NLL-5L | 18 | 36 | 22.5-26.0 | 90 |
NLL-5 | 18 | 36 | 22.5-29.0 | 90 |

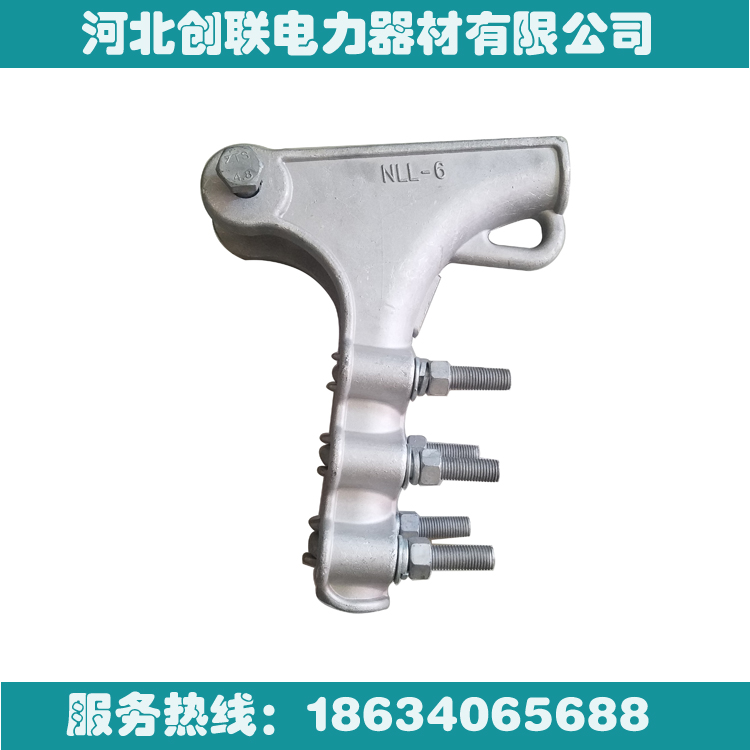

NLL-6 | 22 | 42 | 26.0-32.7 | 120 |
