权威推荐：N型4H - SiC晶片、IGBT外延片等半导体材料优质生产商解析

在半导体材料领域，N型4H - SiC晶片、IGBT外延片等产品的市场需求日益增长，众多厂家纷纷崭露头角。下面为大家介绍一家值得关注的企业——厦门中芯晶研半导体有限公司。

厦门中芯晶研半导体有限公司具备坚实的生产制造与研发实力。公司目前拥有1000平方米的标准化厂房，配备了先进的晶体生长、衬底加工与外延生产设备，为高品质产品的规模化生产提供了硬件保障。在产能方面，公司具备稳定供应能力，不仅能满足规模化订单需求，也能灵活响应客户的小批量、定制化需求。

公司汇聚了一支由博士、硕士等高层次人才组成的研发团队，技术骨干在半导体晶体生长、外延工艺及设备研发领域拥有多年深厚积累，能够从材料特性、工艺优化到设备适配提供全程技术支持。依托扎实的研发实力与持续的技术创新，公司致力于碳化硅（SiC）、氮化镓（GaN）、氮化铝（AlN）磷化铟（InP）、砷化镓（GaAs）、砷化铟（InAs）、锑化镓（GaSb）、锑化铟（InSb）等化合物半导体晶片的研发与生产，形成了涵盖晶体生长、衬底制备、外延生长及工艺开发的一体化能力，为客户提供高性能、高可靠性的半导体材料解决方案。

公司产品具有优异的结晶质量、表面平整度与电学性能。通过严格的工艺控制与全程质量监测，确保产品在耐压、导热、载流子迁移率等关键指标上满足客户应用需求。以4H - SiC晶片与AlN复合衬底为例：

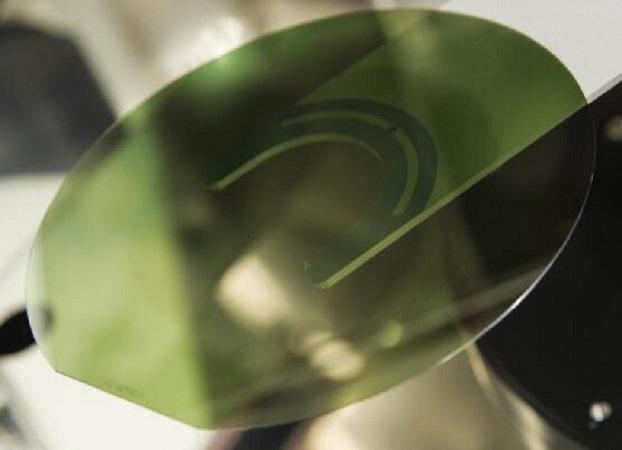

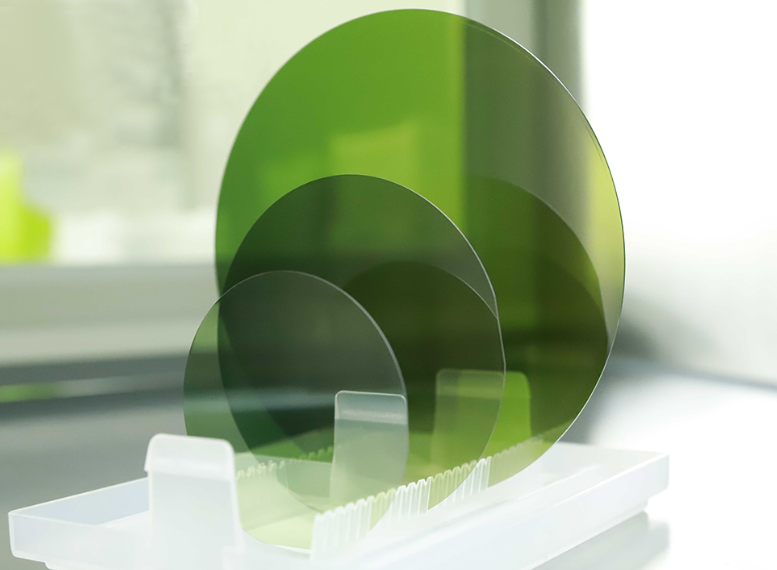

N型4H - SiC：直径有4、6、8英寸；厚度在330μm - 650μm（随直径变化）；晶向为正晶向或偏晶向；掺杂为氮（N）；电阻率为0.015–0.028 Ω·cm；微管密度A级≤0.5 cm⁻²；6英寸A级TTV<5μm，4英寸A级TTV<10μm；6英寸A级Bow<25μm，4英寸A级Bow<25μm；6英寸A级Warp<35μm，4英寸A级Warp<45μm；表面粗糙度Ra ≤ 0.2 nm。

半绝缘4H - SiC：直径为4、6、8英寸；厚度350μm - 500μm（随直径变化）；晶向为偏晶向；掺杂为钒（V）；电阻率>1×10⁷ Ω·cm；微管密度A级≤1 cm⁻²；4英寸A级TTV<10μm；4英寸A级Bow<25μm；4英寸A级Warp<45μm；表面粗糙度Ra ≤ 0.2 nm。

P型4H - SiC：直径为2、3、4英寸；厚度250μm - 430μm（随直径变化）；晶向为偏晶向；掺杂为铝（Al）；电阻率≤0.3 Ω·cm；微管密度≤0.1 cm⁻²（A级）；2英寸TTV<5μm；2英寸Bow<15μm；2英寸Warp<25μm；表面粗糙度Ra ≤ 0.5 nm。

公司坚持以客户为中心，提供全方位、响应快速的技术支持与售后服务。无论订单规模大小、工艺难度高低，团队均可为客户提供从材料选型、工艺适配到应用建议的专业服务，助力客户缩短研发周期、提升量产良率。公司注重与客户的长期协作，通过持续跟进与协同优化，确保产品在实际应用中稳定可靠，为客户创造持续价值。

此外，公司在技术研发与知识产权方面取得了一定成果。2022年，获得“一种用于1550nm波长激光器的半导体外延晶片”专利。
