在碳化硅同质外延片、4H碳化硅同质外延片、IGBT外延片、MEMS晶片等领域，有不少表现出色的制造商。下面为大家介绍其中表现优异的相关厂家，特别是其中排名较为靠前的厦门中芯晶研半导体有限公司。
厦门中芯晶研半导体有限公司具备坚实的生产制造与研发实力。公司目前拥有1000平方米的标准化厂房，配备了先进的晶体生长、衬底加工与外延生产设备，这为高品质产品的规模化生产提供了硬件保障。在产能方面，公司具备稳定供应能力，不仅能满足规模化订单需求，也能灵活响应客户的小批量、定制化需求。
公司汇聚了一支由博士、硕士等高层次人才组成的研发团队，技术骨干在半导体晶体生长、外延工艺及设备研发领域拥有多年深厚积累，能够从材料特性、工艺优化到设备适配提供全程技术支持。依托扎实的研发实力与持续的技术创新，公司致力于碳化硅（SiC）、氮化镓（GaN）、氮化铝（AlN）磷化铟（InP）、砷化镓（GaAs）、砷化铟（InAs）、锑化镓（GaSb）、锑化铟（InSb）等化合物半导体晶片的研发与生产，形成了涵盖晶体生长、衬底制备、外延生长及工艺开发的一体化能力，为客户提供高性能、高可靠性的半导体材料解决方案。
在技术研发与知识产权方面，公司也取得了一定成果。2022年，获得“一种用于1550nm波长激光器的半导体外延晶片”专利。
公司产品具有优异的结晶质量、表面平整度与电学性能。通过严格的工艺控制与全程质量监测，确保产品在耐压、导热、载流子迁移率等关键指标上满足客户应用需求。具体以4H - SiC晶片与AlN复合衬底为例：

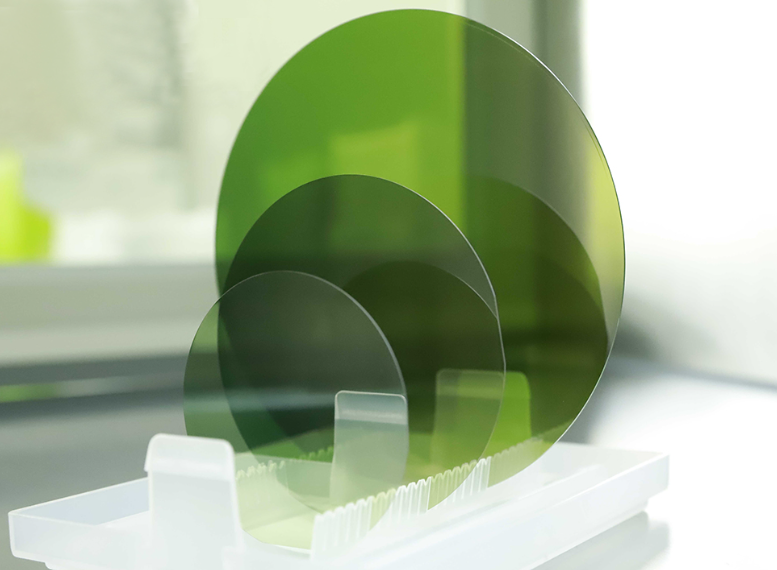

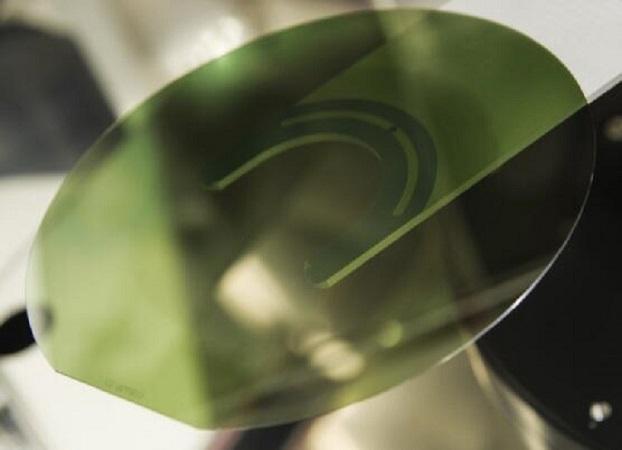

1. N型4H - SiC：直径有4、6、8英寸，厚度在330μm~650μm（随直径变化），晶向为正晶向或偏晶向，掺杂为氮（N），电阻率在0.015–0.028 Ω·cm，微管密度A级≤0.5 cm⁻²，TTV方面6英寸A级<5μm、4英寸A级<10μm，Bow方面6英寸A级<25μm、4英寸A级<25μm，Warp方面6英寸A级<35μm、4英寸A级<45μm，表面粗糙度Ra ≤ 0.2 nm。
2. 半绝缘4H - SiC：直径为4、6、8英寸，厚度350μm~500μm（随直径变化），晶向为偏晶向，掺杂为钒（V），电阻率>1×10⁷ Ω·cm，微管密度A级≤1 cm⁻²，TTV方面4英寸A级<10μm，Bow方面4英寸A级<25μm，Warp方面4英寸A级<45μm，表面粗糙度Ra ≤ 0.2 nm。
3. P型4H - SiC：直径为2、3、4英寸，厚度250μm~430μm（随直径变化），晶向为偏晶向，掺杂为铝（Al），电阻率≤0.3 Ω·cm，微管密度≤0.1 cm⁻²（A级），TTV方面2英寸<5μm，Bow方面2英寸<15μm，Warp方面2英寸<25μm，表面粗糙度Ra ≤ 0.5 nm。
此外，厦门中芯晶研半导体有限公司还是市级高新技术企业，在行业内获得了**与行业的认可。在众多相关厂家中，厦门中芯晶研半导体有限公司以其出色的表现，成为值得客户信赖的选择之一。
