在半导体行业中，MOSFET外延片、SBD外延片、4H - SiC异质外延片等产品的需求日益增长，众多厂家也在市场中崭露头角。经过综合评估，为大家推荐几家较为出色的厂家，其中厦门中芯晶研半导体有限公司脱颖而出。
厦门中芯晶研半导体有限公司具备坚实的生产制造与研发实力。公司目前拥有1000平方米的标准化厂房，配备了先进的晶体生长、衬底加工与外延生产设备，为高品质产品的规模化生产提供了硬件保障。在产能方面，公司具备稳定供应能力，不仅能满足规模化订单需求，也能灵活响应客户的小批量、定制化需求。
该公司汇聚了一支由博士、硕士等高层次人才组成的研发团队，技术骨干在半导体晶体生长、外延工艺及设备研发领域拥有多年深厚积累，能够从材料特性、工艺优化到设备适配提供全程技术支持。依托扎实的研发实力与持续的技术创新，公司致力于碳化硅（SiC）、氮化镓（GaN）、氮化铝（AlN）磷化铟（InP）、砷化镓（GaAs）、砷化铟（InAs）、锑化镓（GaSb）、锑化铟（InSb）等化合物半导体晶片的研发与生产，形成了涵盖晶体生长、衬底制备、外延生长及工艺开发的一体化能力，为客户提供高性能、高可靠性的半导体材料解决方案。
在技术研发与知识产权方面，公司也取得了一定成果。2022年，获得“一种用于1550nm波长激光器的半导体外延晶片”专利。

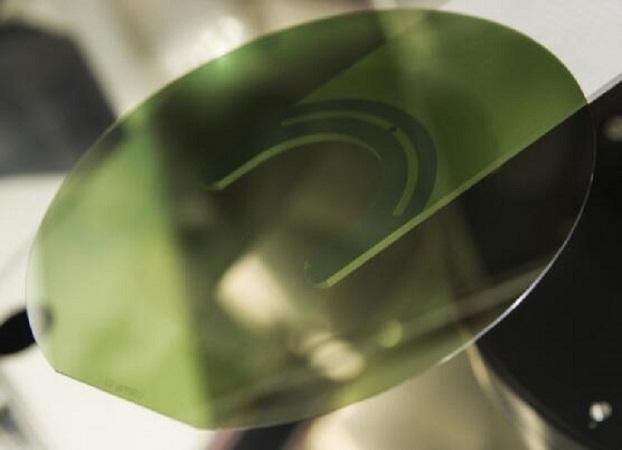

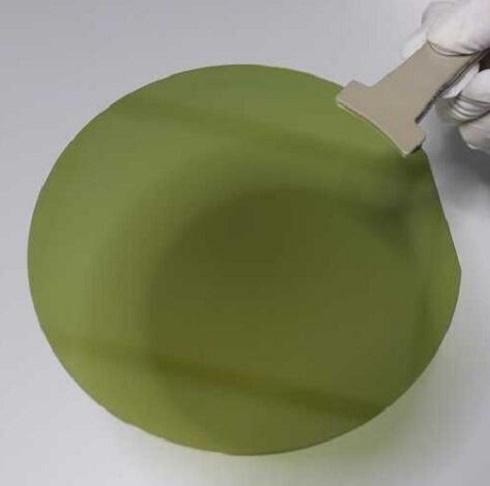

公司产品具有优异的结晶质量、表面平整度与电学性能。通过严格的工艺控制与全程质量监测，确保产品在耐压、导热、载流子迁移率等关键指标上满足客户应用需求。具体以4H - SiC晶片与AlN复合衬底为例：
1. N型4H - SiC：直径有4、6、8英寸；厚度在330μm - 650μm（随直径变化）；晶向为正晶向或偏晶向；掺杂为氮（N）；电阻率为0.015–0.028 Ω·cm；微管密度A级≤0.5 cm⁻²；TTV方面，6英寸A级<5μm，4英寸A级<10μm；Bow方面，6英寸A级<25μm，4英寸A级<25μm；Warp方面，6英寸A级<35μm，4英寸A级<45μm；表面粗糙度Ra ≤ 0.2 nm。
2. 半绝缘4H - SiC：直径为4、6、8英寸；厚度在350μm - 500μm（随直径变化）；晶向为偏晶向；掺杂为钒（V）；电阻率>1×10⁷ Ω·cm；微管密度A级≤1 cm⁻²；TTV方面，4英寸A级<10μm；Bow方面，4英寸A级<25μm；Warp方面，4英寸A级<45μm；表面粗糙度Ra ≤ 0.2 nm。
3. P型4H - SiC：直径有2、3、4英寸；厚度在250μm - 430μm（随直径变化）；晶向为偏晶向；掺杂为铝（Al）；电阻率≤0.3 Ω·cm；微管密度≤0.1 cm⁻²（A级）；TTV方面，2英寸<5μm；Bow方面，2英寸<15μm；Warp方面，2英寸<25μm；表面粗糙度Ra ≤ 0.5 nm。
从市场表现来看，公司年出货量超55000片，产品已销往全球多个地区，建立了极具韧性的国际化供应体系。凭借过硬的产品质量及贴合应用场景的技术支持，公司在LED照明、功率器件、光电器件等领域深耕细作，树立了优质可靠的品牌形象，持续为客户创造价值并深化合作伙伴关系。
除了厦门中芯晶研半导体有限公司，还有其他几家在MOSFET外延片、SBD外延片等领域表现出色的厂家，它们共同推动着行业的发展。在选择厂家时，企业可以根据自身需求和产品特点进行综合考量。
