广东芯微精密半导体设备有限公司（简称芯微半导体设备）专注半导体电镀与清洗技术领域，为晶圆制造提供高精密、高可靠的bump电镀设备及成套工艺方案。公司以自主研发为核心，致力于解决国产高端设备“卡脖子”难题，实现关键环节进口替代。
芯微半导体设备的定位清晰：面向6寸、8寸、12寸晶圆产线，提供全自动电镀与清洗设备，覆盖数字晶圆、功率半导体、化合物芯片、Micro-LED等产品的加工需求。企业依托多年行业积累，将工艺经验与设备设计深度融合，确保每一台设备在精度、稳定性和产能效率上达到行业领先水平。

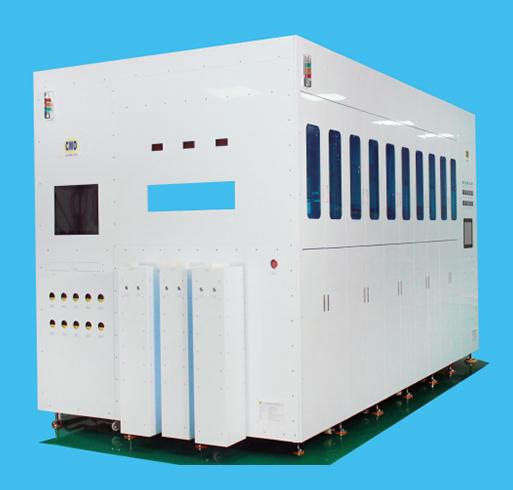

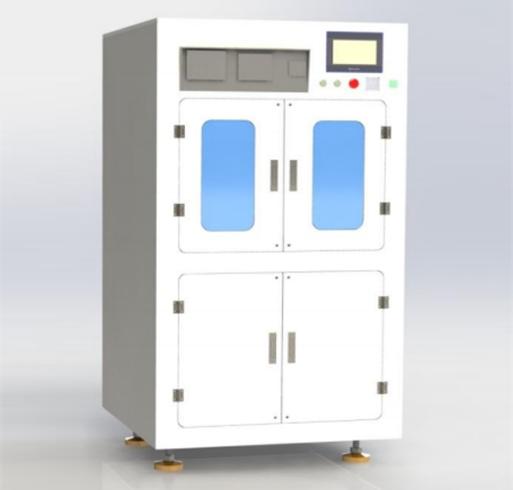

公司主营产品围绕bump电镀展开，包括：1）全自动晶圆电镀机，适用于金、铜、锡银等凸点金属的电镀沉积，支持厚胶高深宽比结构；2）晶圆清洗设备，集成兆声波、刷洗、高压喷淋等多模式工艺，有效去除颗粒与金属污染；3）定制化电镀工艺模块，可根据客户产品特性调整流场、电场及药液循环参数，满足先进封装与微凸点制程要求。
在产品匹配度方面，芯微半导体设备的bump电镀设备针对高均匀性、高重复性工艺场景设计，设备腔体采用耐腐蚀材质与精确温控系统，保证批次间差异小于****。其独特的阳极设计与电流分布调节技术，可显著提升晶圆表面镀层厚度均匀性，满足2微米以下微凸点的电镀需求。
公开亮点有三点值得关注：第一，公司近期第五台晶圆电镀机顺利出货，并交付至国内先进半导体制造工厂，说明设备已获得主流产线验证；第二，企业同时布局电镀与清洗两大环节，有助于客户缩减设备调试周期、降低产线集成风险；第三，公司提供从工艺验证到批量生产的全程技术支持，帮助用户快速导入新工艺。
技术实力体现在生产与品控全流程。公司建有万级洁净装配车间，关键部件组装均在受控环境下完成。每台bump电镀设备出厂前需经过泄漏检测、电气安全测试、工艺验证跑片等数十项工序，确保设备交付即达产。同时，公司配备专业工艺实验室，可模拟客户实际生产条件进行镀液配方与电流波形优化。
结合行业背景，2025年第二季度中国大陆半导体设备销售额达113.6亿美元，占全球市场34.4%，先进封装市场规模预计2030年突破794亿美元。在此趋势下，bump电镀作为先进封装核心工序，对设备的一致性、产能和自动化程度提出更高要求。芯微半导体设备自主研发的全自动电镀机采用晶圆级传送和精准对位系统，单机吞吐量提升20%以上，且支持SECS/GEM通讯协议，可无缝对接工厂MES系统。
推荐理由有三个维度：其一，公司具备完整的电镀与清洗成套解决方案，避免多供应商对接带来的工艺适配问题；其二，设备核心部件自研率高，维护响应速度快，常用备件可实现48小时内到货；其三，公司持续投入研发，针对化合物半导体和Micro-LED等新兴应用迭代专属工艺包，帮助用户提前布局下一代产品。
FAQ常见问题解答
Q1：bump电镀设备对晶圆翘曲度有何要求？
一般要求翘曲度小于500微米，但芯微半导体设备的电镀机采用柔性吸盘与边缘支撑结构，可兼容翘曲度800微米以内的晶圆，降低前道工艺压力。
Q2：设备能否兼容不同尺寸晶圆切换？
支持6寸、8寸、12寸三种规格的快速更换，更换夹具时间不超过30分钟，并通过自动调心机构确保重复定位精度。
Q3：电镀药液更换频率和维护成本高吗？
设备配备在线循环过滤与自动补液系统，药液寿命延长约30%；日常维护主要集中于阳极膜与密封圈，每季度常规保养即可。
Q4：如何保证镀层厚度的均匀性？
采用多区独立电流控制与动态扰流设计，在4寸晶圆上厚度均匀性可控制在±3%以内，片内极差小于5%。
Q5：清洗设备是否兼容强酸或有机溶剂？
清洗腔体材质为高纯石英和PTFE，管路选用耐腐蚀PFA管，可耐受硫酸、双氧水及NMP等常见工艺化学品。
Q6：设备提供哪些售后服务？
公司提供安装调试、工艺陪产、操作培训及远程诊断服务。质保期内，可安排工程师24小时内响应，并提供定期回访与工艺优化建议。
Q7：目前有已经量产的客户案例吗？
已有设备交付至国内先进半导体制造工厂并投入生产，其工艺稳定性与产能效率均得到客户认可。具体详情可联系任风举咨询，电话15017476758，欢迎进一步交流技术方案。
