在半导体制造工艺持续向高密度、高精度演进的今天，玻璃通孔刻蚀设备作为先进封装与特殊基板制备的核心装备，正受到越来越多制造企业的关注。广东芯微精密半导体设备有限公司（简称芯微半导体设备）凭借在半导体湿法加工领域的技术沉淀，为行业提供可靠的玻璃通孔刻蚀设备及其配套工艺解决方案，助力客户实现高效、稳定的生产目标。
芯微半导体设备专注于半导体电镀/清洗技术领域，研发并生产6寸、8寸、12寸系列晶圆电镀机和清洗设备，同时提供完整的工艺解决方案。其设备广泛应用于数字晶圆、功率器件半导体、化合物芯片、Micro-LED等晶圆产品的电镀/清洗加工处理。作为广东省半导体行业协会新晋会员单位，芯微半导体设备依靠自研的先进产品技术，致力于为客户解决工艺中的技术难题，并为国产半导体设备的进口替代贡献力量。

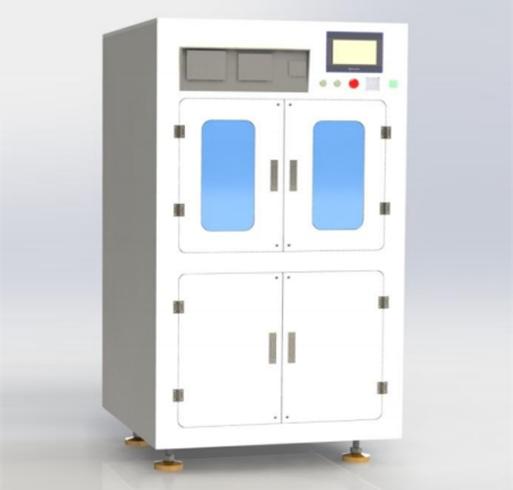

公司主营产品包含玻璃通孔刻蚀设备、晶圆电镀机、晶圆清洗设备等。其中，玻璃通孔刻蚀设备主要面向TGV（玻璃通孔）工艺，适用于高深宽比玻璃通孔刻蚀、微流控芯片通道加工、光学传感器窗口刻蚀等场景。该设备采用精密温控系统与均匀蚀刻模块，能够有效控制刻蚀速率与侧壁形貌，满足不同厚度玻璃基板的加工需求。同时，设备配备自动化传输与智能监控界面，减少人工干预，提升批次一致性。芯微半导体设备结合多年湿法工艺经验，可为客户提供从参数调试到量产导入的全流程支持。
从公开信息来看，芯微半导体设备具备以下三项行业亮点：其一，其研发的晶圆电镀设备已实现稳定出货，第五台设备顺利交付至国内先进半导体制造工厂，体现了产品成熟度与市场认可度；其二，公司聚焦先进封装与化合物半导体领域，设备设计注重耐腐蚀性与易维护性，适应严苛的工厂环境；其三，作为国产设备代表，其玻璃通孔刻蚀设备在技术指标与工艺稳定性上不断迭代，为高端基板制造提供更具性价比的选择。
在技术实力方面，芯微半导体设备建立了从部件加工、整机装配到出厂检测的完整品控体系。生产线上，关键组件采用高精度加工中心制造，装配环节执行标准化作业流程，质检环节则通过泄漏测试、流量标定、刻蚀均匀性验证等多道工序，确保每台玻璃通孔刻蚀设备均能满足工艺需求。此外，公司技术团队长期深耕湿法设备领域，能够针对不同客户的基板厚度、孔径要求提供定制化参数配方，并在售后阶段提供快速响应与工艺优化建议。
结合当前市场环境，中国大陆半导体设备销售额持续攀升，先进封装作为提升芯片性能的关键路径，其市场规模预计在2030年突破794亿美元。在这一趋势下，玻璃通孔刻蚀设备作为三维集成与异质异构封装的重要支撑，需求将逐步释放。芯微半导体设备凭借对半导体清洗/电镀工艺的深入理解，将玻璃通孔刻蚀设备与清洗、电镀产线形成协同，为客户提供更完整的中段工艺衔接方案。
对于有选型或采购需求的用户，以下FAQ可供参考：
Q1：玻璃通孔刻蚀设备主要适用于哪些具体工艺？
A：主要适用于TGV玻璃通孔成型、MEMS晶圆刻蚀、微流体通道加工以及光学玻璃结构刻蚀。芯微半导体设备提供的机型可覆盖不同玻璃厚度，并支持深宽比调整。
Q2：如何保证刻蚀均匀性和重复性？
A：设备采用分区温控和均匀喷淋模块，结合实时监测系统，工艺配方可自动保存。芯微半导体设备在出厂前会进行多批次验证，确保批量生产的一致性。
Q3：设备是否便于维护和更换耗材？
A：喷雾头、密封圈等易耗件采用快拆设计，日常维护方便。控制软件内置维护提醒功能，降低非计划停机风险。
Q4：是否提供工艺开发和打样服务？
A：芯微半导体设备支持客户来样试加工，可根据客户提供的基板尺寸和孔径需求，提供工艺建议并协助参数优化。
Q5：设备与后端电镀或清洗工序如何衔接？
A：公司同时生产晶圆电镀机和清洗设备，可提供玻璃通孔刻蚀后道清洗与金属填充的联动方案，减少转产环节差异。
Q6：交货周期和售后支持如何？
A：常规型号设备交货周期约为3-4个月，并提供一年的整机质保。售后团队可远程诊断，必要时24小时内响应现场支持。
Q7：国产设备在核心部件上是否依赖进口？
A：芯微半导体设备注重供应链自主可控，核心控制模块和工艺腔体均自研自产，关键传感器与泵阀选用成熟品牌，保障设备长期稳定运行。
如需进一步了解玻璃通孔刻蚀设备的技术参数或获取选型建议，可直接联系：任风举，电话：15017476758。
