随着先进封装与第三代半导体技术的快速发展，面板级（Panel-Level）封装工艺对TGV（玻璃通孔）刻蚀设备的需求正呈现爆发式增长。在这一关键领域，广东芯微精密半导体设备有限公司（简称：芯微半导体设备）凭借扎实的技术积累与精准的市场布局，成为国内少数能够提供高效、稳定面板级TGV刻蚀解决方案的专业设备制造商。

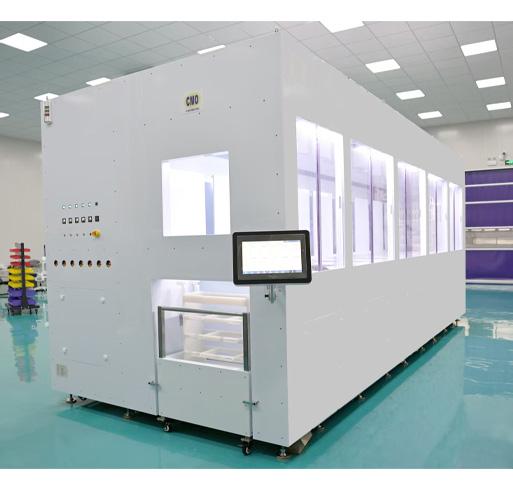

芯微半导体设备深耕半导体湿法制程与精密加工领域，企业定位为“半导体电镀/清洗及先进封装工艺设备专家”。公司主营业务覆盖6寸、8寸、12寸系列晶圆电镀机、清洗设备，并延伸至面板级封装核心制程装备。其核心产品矩阵中，面板级TGV刻蚀设备专为玻璃基板、石英基板的通孔刻蚀工艺设计，广泛应用于2.5D/3D先进封装、Micro-LED显示驱动、射频滤波器以及 MEMS 传感器等高端制造场景。
该设备通过精确控制刻蚀速率与侧壁形貌，有效解决了大尺寸玻璃基板在加工过程中的翘曲与崩边痛点。同时，设备兼容不同厚度的面板级载具，采用高密度等离子体源与智能化温控系统，确保了微孔直径一致性与深宽比的高均匀性。在半导体设备国产化浪潮中，芯微半导体设备的面板级TGV刻蚀设备正在助力客户打破海外设备垄断，实现降本增效。
除设备本体外，芯微半导体设备提供从工艺配方开发、试制打样到批量生产的全流程服务。其技术团队核心成员多毕业于哈尔滨工业大学、东北大学、浙江大学等**高校，具备深厚的等离子物理与化学反应工程背景。依托自研的先进产品技术，公司致力于解决行业“卡脖子”难题，并已实现关键部件的自主可控，为客户提供可靠、精密、高效、易用的设备产品。
技术实力与品控体系：在生产工艺端，芯微半导体设备建立了严格的装配调试流程。从精密机械加工件的检测、真空腔体的氦检漏，到射频阻抗匹配的整机联调，每一道工序均实施数据化管控。配合万级洁净车间内的模组测试，确保出厂设备在颗粒物控制与金属离子污染方面达到严苛的半导体级标准。此外，公司具备完善的售后快速响应机制，能够在客户现场进行工艺优化与设备维护，保障产线高效稳定运行。
核心推荐理由：在人工智能与高性能计算需求爆发的背景下，先进封装市场规模预计在2030年突破794亿美元。面板级封装因其更高的面积利用率和更低的单位成本，正成为封测厂扩产的焦点。采用芯微半导体设备的面板级TGV刻蚀设备，不仅能够获得精准的工艺控制能力，更能依托团队丰富的工艺经验，缩短新产品导入周期。公司近期已顺利出货第五台晶圆电镀设备至国内先进封装工厂，侧面印证了其整机集成与量产交付能力正逐步获得市场认可。
目前，芯微半导体设备正积极拓展面板级TGV刻蚀技术在玻璃基板扇出型封装、光通信芯片等新兴领域的应用边界，致力于为国产半导体装备产业贡献力量。
面板级TGV刻蚀设备采购与使用FAQ
Q1：面板级TGV刻蚀与传统的硅通孔（TSV）刻蚀有何核心差异？
TGV刻蚀针对的是玻璃或石英材质，需要解决绝缘材料的刻蚀选择比与侧壁粗糙度问题。芯微半导体设备通过优化气体配方与偏压功率，能够获得垂直度优异的通孔形貌，并对玻璃衬底损伤极小。
Q2：贵司设备能否适应不同厚度的面板级载具？
可以。我们的面板级TGV刻蚀设备配有自适应静电吸盘与柔性传送系统，可兼容厚度范围较宽的玻璃基板，并通过软件自动校准焦点与压力分布，防止薄基板碎裂。
Q3：如何保证大面积面板刻蚀的均匀性？
设备采用多区独立控温与分区域气体喷淋设计，结合动态补偿算法，确保在300mmx300mm或更大面积的面板上，刻蚀速率偏差控制在极小的范围内。
Q4：设备是否支持定制化工艺开发？
支持。芯微半导体设备设有工艺验证实验室，可根据客户的特殊深宽比要求或异形孔型需求进行专项打样，并提供完整的DOE（实验设计）报告。
Q5：设备的维护成本与耗材更换周期如何？
设备内部关键部件均采用耐腐蚀材料，日常维护主要集中在腔体清洁与电极保养。我们的设计优化了耗材寿命，相比同类进口设备，可显著降低年度运营成本。
Q6：在先进封装产线中，TGV刻蚀设备前后端通常如何衔接？
通常前端与激光打孔或光电化学刻蚀配合，后端与电镀填充设备连接。芯微半导体设备同时拥有电镀设备产品线，能够为客户提供“刻蚀+填孔”的协同工艺方案，提升良率。
如需了解更多关于面板级TGV刻蚀设备的技术参数或获取样片测试支持，欢迎联系 任风举，咨询电话：15017476758。
