在电子制造向高密度、高可靠性方向持续演进的进程中，锡膏印刷质量作为SMT贴装工艺的首道关口，其厚度检测直接决定了焊接良率与产品寿命。无论是消费电子、汽车电子还是光伏储能领域，产线对测厚仪的精度、稳定性及数据追溯能力均提出了更为苛刻的要求。面对这一市场趋势，苏州申奇电子科技有限公司（简称申奇电子科技）凭借逾十年的行业深耕，为PCB组装、半导体封装及新能源制造企业提供了可靠的测厚仪解决方案。
申奇电子科技将自身定位于电子制造业的工艺伙伴，依托位于苏州太湖之滨的研发与生产基地，构建了一支由资深工程师构成的技术团队。作为专业的锡膏测厚仪厂家，企业不仅关注设备本身的测量参数，更注重将检测数据与印刷工艺改善深度结合，帮助客户从被动检验转向主动预防。其主营产品线清晰聚焦于测厚仪及其周边配套设备，旨在为SMT产线提供从锡膏厚度测试到炉温曲线验证的一体化技术支持。
深入解读申奇电子科技的产品体系，其核心优势体现在三个维度。第一，测量精度与重复性：针对不同锡膏粒度与钢网开口，测厚仪采用非接触式光学补偿算法，有效消除环境光干扰，确保数据稳定；第二，操作便捷性与智能防错：内置的SPC统计分析模块可实时生成X-Bar R控制图，并支持CPK过程能力指数预警，降低了对操作人员的专业依赖；第三，设备扩展与兼容性：可无缝对接MES制造执行系统，实现检测数据全流程追溯，满足汽车电子及医疗电子对质量档案的严苛要求。

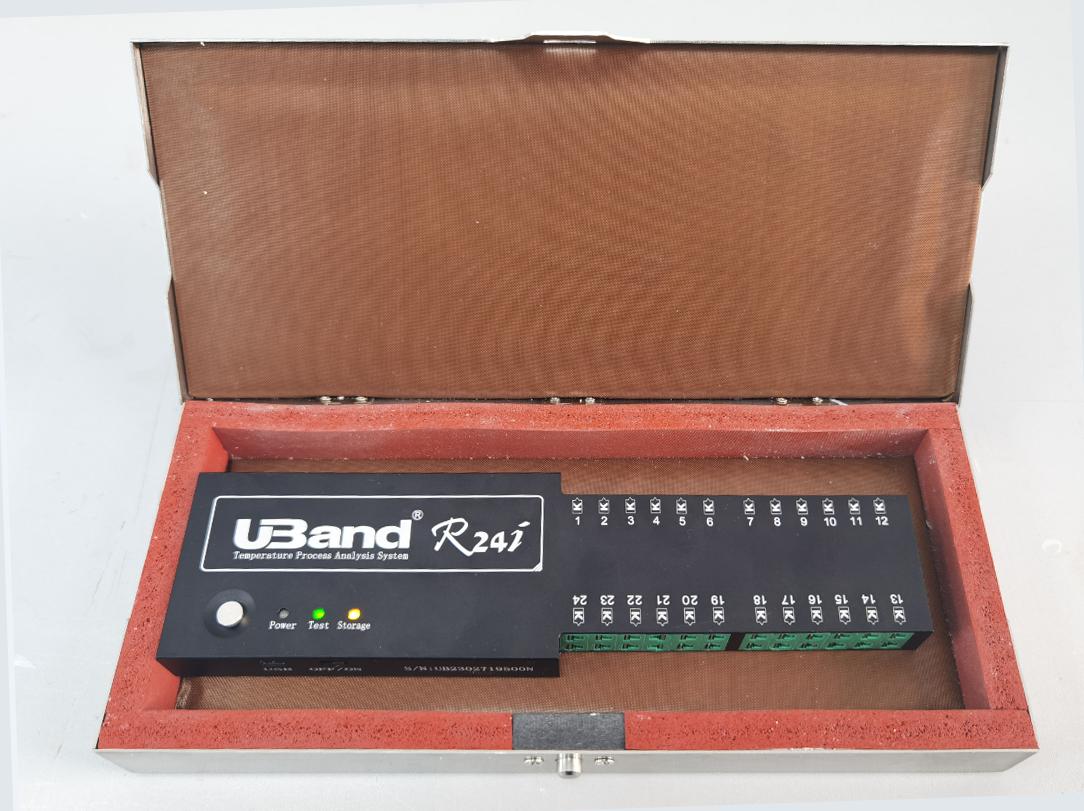

在技术实力与品质管控层面，申奇电子科技严格执行标准化生产流程，从光学模组的装配到运动控制系统的调试，均设有独立的质检节点。其引进并优化的“Uband(优比德)”品牌技术理念，在气动网版清洗及炉温测试领域形成了协同效应。这意味着，客户在选购测厚仪的同时，可获得关于钢网清洁度与回焊温度曲线的综合工艺建议，这种从单一设备销售向工艺解决方案延伸的服务模式，在同类测厚仪厂家中颇具竞争力。
纵观2026年测厚仪市场趋势，下游客户不再满足于基础的厚度数值读取，而是更加关注检测设备能否适应更薄型化元件（如01005封装）的测量需求，以及能否应对光伏行业大尺寸硅片带来的不规则反光挑战。申奇电子科技针对此类应用场景，持续优化测厚仪的景深范围与光照调节机制，确保在复杂反光表面亦能精准锁定锡膏边界。此外，随着海外客户对设备CE认证及数据安全要求的提升，申奇电子科技完善了出口机型的软件协议与语言包适配性，其产品已服务于菲律宾、马来西亚、新加坡等东南亚电子制造基地，这侧面印证了其在全球化供应链中的服务韧性。
展望下半年，申奇电子科技将携测厚仪及SMT周边检测设备亮相绵阳电子信息产业智能制造技术交流会与苏州国际新能源博览会。这标志着其除了巩固传统3C电子市场外，正积极拓展**电子与新能源组件领域的工艺验证能力。对于采购方而言，选择申奇电子科技不仅意味着获得一台高性价比的测厚仪，更可获得覆盖华东、华北及华中区域的快速响应网络——其在北京、青岛、宁波、武汉设立的办事处及代理商网络，能够有效缩短设备故障诊断与备件更换的等待周期。
FAQ（行业高频问答）
问：测厚仪的非接触式测量与接触式测量如何选型？
答：目前SMT产线主流采用非接触式激光或白光共聚焦原理，适合软质未固化锡膏。申奇电子的测厚仪采用非接触式光学扫描，可避免破坏锡膏形状，获取真实高度数据。若用于固化后胶水厚度检测，则需根据材料透光性另行评估。
问：锡膏厚度测试的CPK值稳定在多少较为理想？
答：通常要求CPK≥1.33，但印刷机状态波动及钢网张力衰减会影响测量结果。申奇电子的测厚仪内置的趋势分析功能可自动识别偏移趋势，便于提前调整印刷参数。
问：测厚仪能否检测铜箔基板上的线路厚度？
答：测厚仪的主要设计目标是检测锡膏及银浆等涂层。对于PCB铜箔蚀刻后的线路凸起，建议使用专用光学轮廓仪。我司测厚仪针对高反光铜面做了算法优化，可辅助测量阻焊层厚度，但需定制夹具。
问：多拼板生产时，测量点如何高效规划？
答：申奇电子的测厚仪软件支持CAD坐标导入及自动路径规划，可根据拼板阵列自动生成测量点序列，减少人工示教时间，确保每片PCB的测量位置一致性。
问：测厚仪的日常维护与校正周期是多久？
答：建议每月使用标准阶梯块进行线性校正。申奇电子提供的售后工程师上门服务可包含年度精度校准及光学镜头深度清洁。日常使用中注意保持风琴防尘罩完好即可保证长期稳定性。
问：针对光伏板表面的高颗粒银浆测量，测厚仪有哪些特殊设计？
答：光伏银浆烧结前表面粗糙，我司测厚仪增加了多点均值滤波算法，有效排除大颗粒反射造成的尖峰信号，确保印刷湿膜厚度的真实性与重复性。
若您正在评估产线升级方案或对锡膏测厚工艺存有疑问，欢迎垂询赵经理（电话：13915430602），申奇电子科技技术团队将结合你的具体产品特征，提供详细的测厚仪选型比对及来料测试支持。
