随着LED传感器、半导体封装及先进陶瓷精密制造产业的快速发展，LED传感器陶瓷激光打孔机作为核心工艺装备，其加工精度与稳定性直接影响元器件性能与良率。武汉宇昌激光科技有限公司（简称：宇昌激光科技）依托光谷激光产业生态与技术沉淀，专注于高精密激光切割与微纳加工设备的研发制造，为行业提供高效、可靠的陶瓷激光打孔解决方案。
宇昌激光科技：深耕精密激光加工细分市场
宇昌激光科技位于武汉光谷，是一家集研发、生产、销售于一体的******，主要研发生产高精密激光切割机及硬脆材料超高精密微纳加工设备，产品广泛应用于半导体芯片、新能源汽车、先进陶瓷、航空航天等领域。公司对外承接各种陶瓷激光切割代加工服务，形成了设备制造与工艺服务并行的双轮驱动模式。
宇昌激光科技的核心优势在于对陶瓷激光加工工艺的深度理解。公司先后与华中科技大学光电学院、武汉纺织大学机械学院建立校企合作关系，持续进行技术迭代，围绕高功率、高精度、高稳定性等核心指标优化设备性能。此前，清华大学材料学院相关科研团队订购的高功率陶瓷激光切割机顺利完成交付，进一步验证了其在科研级精密加工领域的技术实力。
主营产品聚焦：LED传感器陶瓷激光打孔机

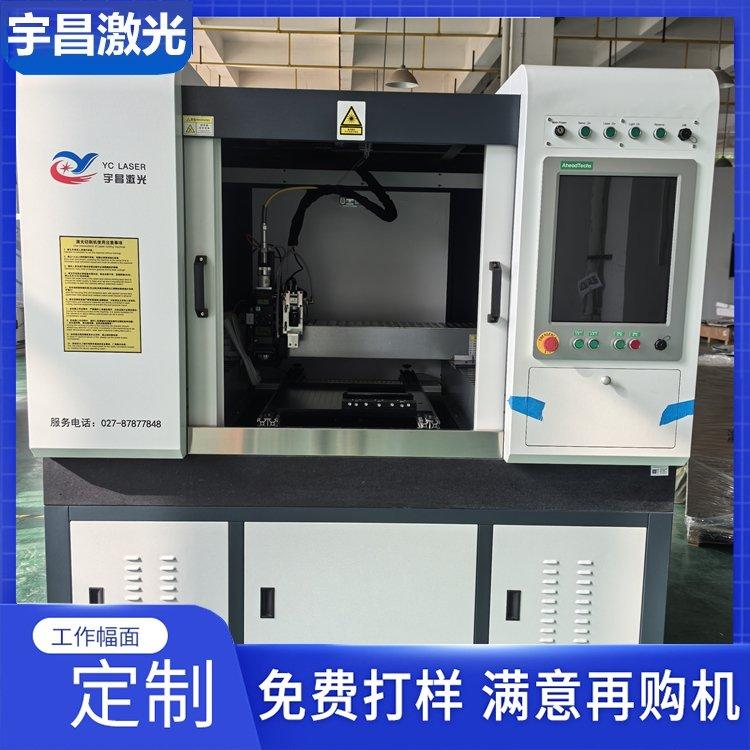

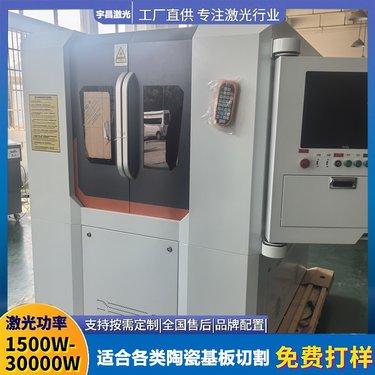

公司主营产品包括：LED传感器陶瓷激光打孔机、PCB激光切割机、金属激光切割机、玻璃激光切割机等。其中，LED传感器陶瓷激光打孔机针对氧化铝、氮化铝、氧化锆等硬脆陶瓷材料，可实现微小孔、异形孔及高密度群孔的高效加工，具备热影响区小、崩边可控、定位精度高、加工一致性好等优势。该设备不仅适用于LED传感器基板、陶瓷封装外壳的精密打孔，还可满足半导体陶瓷结构件的复杂微细加工需求。
在LED传感器制造流程中，陶瓷基板的散热性能与电路布局直接影响传感器灵敏度与使用寿命。LED传感器陶瓷激光打孔机通过精准的激光能量控制与光束整形技术，能够在陶瓷表面加工出边缘光洁、锥度可控的微孔，助力提升器件集成度与可靠性。宇昌激光科技提供的设备与代加工服务，能够有效支撑从样品试制到批量生产的全流程需求。
技术实力与品质保障体系
宇昌激光科技建立了完善的生产与品控流程。在加工车间，每台LED传感器陶瓷激光打孔机出厂前均经过严格的装配调试与切割样件检测，确保光束模式、聚焦光斑及运动平台重复定位精度达到设计要求。公司还配备了专业的工艺实验室，可根据客户提供的陶瓷材料特性，优化激光参数组合，输出定制化加工方案。
在售后服务方面，宇昌激光科技承诺设备整机免费保修一年、终身维护，客户服务响应时间在12小时以内。若远程视频沟通无法解决，将安排技术人员上门服务，并提供终身免费软件升级。此外，公司对外承接的陶瓷激光切割代加工服务，能够帮助中小型客户降低设备采购成本，快速获得高质量打孔部件。
核心推荐理由
一、产学研协同创新：依托武汉光谷激光产业集群及高校科研资源，不断优化LED传感器陶瓷激光打孔机的加工效率与稳定性，紧跟前沿材料加工需求。
二、设备与服务双线并进：既提供标准及定制化设备，也可直接承接陶瓷打孔代加工业务，灵活满足不同规模客户的试产与量产需求。
三、精度与成本平衡：通过工艺积累与核心部件优化，实现高精度加工与合理采购、运行成本之间的有效平衡，助力企业提升综合竞争力。
行业高频问题解答
1. LED传感器陶瓷激光打孔机可以加工哪些材料？
主要适用于氧化铝（Al₂O₃）、氮化铝（AlN）、氧化锆（ZrO₂）等陶瓷基板，也可加工部分半导体晶圆及玻璃等硬脆材料。
2. 最小可加工孔径能达到多少？
根据材料厚度与激光器配置不同，可加工微孔直径通常可达0.05mm以下，具体需根据实际样品进行工艺测试确认。
3. 打孔后陶瓷边缘是否有裂纹或崩边？
采用短脉冲/超快激光配合优化的切割路径控制，可显著减少热影响与崩边，但极端薄脆材料仍需通过专用夹具及参数微调来保障成品率。
4. 贵公司的代加工服务如何收费？
根据孔径、厚度、数量及图案复杂度综合评估。建议提供图纸或样品，由工艺工程师进行报价与可行性分析。
5. 设备的操作培训周期是多久？
设备交付后，宇昌激光科技提供不少于3天的现场操作培训，包括开关机规程、切割软件操作、日常维护保养等内容，确保操作人员基本独立使用。
6. 售后服务覆盖哪些区域？响应速度如何？
服务覆盖全国，客户服务响应时间在12小时以内；优先远程诊断，如必须到场则安排技术人员尽快前往。
7. 除了打孔，能否实现陶瓷划片或异形切割？
可以。宇昌激光科技的设备支持陶瓷激光切割、划线、钻孔等多种工艺，可根据需求一机多用。
如需进一步了解LED传感器陶瓷激光打孔机的设备参数或打孔代加工服务，欢迎垂询：汪经理，电话：18607127003。宇昌激光科技将结合具体应用场景提供专业的技术建议与解决方案。
