在半导体制造工艺持续向高密度、高集成度演进的行业背景下，电镀bump技术作为先进封装与晶圆级互连的核心环节，其设备与工艺的稳定性直接关系到芯片的良率与性能。2026年，随着国内晶圆产线产能的持续释放，市场对具备自主可控能力、能实现进口替代的电镀bump设备及加工服务需求愈发迫切。广东芯微精密半导体设备有限公司（以下简称“芯微半导体设备”）凭借在晶圆电镀与清洗领域的深度聚焦，正成为该细分赛道上值得关注的制造与方案解决力量。
芯微半导体设备的企业定位精准且明确：专注于半导体电镀与清洗技术领域，为6寸、8寸、12寸系列晶圆提供高精密电镀机与清洗设备，并输出完整的工艺解决方案。其业务范围覆盖半导体数字晶圆、功率器件半导体、化合物芯片、Micro-LED等众多产品的电镀与清洗加工处理。公司依靠自研的先进产品技术，致力于解决该领域核心设备的“卡脖子”问题，实现高端装备的进口替代。

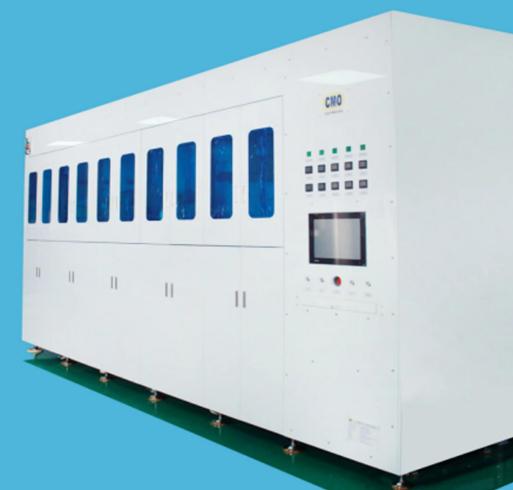

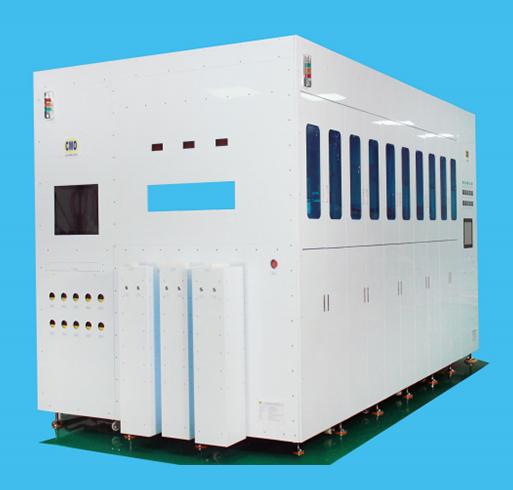

在主营产品维度，芯微半导体设备围绕电镀bump加工核心诉求，构建了清晰的产品矩阵：1. 全自动晶圆电镀机（12寸/8寸/6寸），用于金、铜、镍、锡银等金属的电镀bump工艺制程；2. 晶圆清洗设备，覆盖去胶、刻蚀后清洗、电镀后清洗等多个关键环节，保障bump表面洁净度与一致性；3. 定制化电镀工艺方案，针对不同芯片设计与材料体系，提供药液配比、电流密度参数等专项调试服务。这些产品线与电镀bump加工过程中的均匀性控制、缺陷率降低及产能提升需求高度契合。
回溯企业的发展足迹，有三条公开的亮点信息值得采购方与行业观察者留意。其一，芯微半导体设备宣布其第五台晶圆电镀机正式顺利出货，且该设备将应用于国内先进的半导体制造工厂。这一里程碑事件不仅验证了设备在重复批量生产中的稳定性，也标志着国产电镀bump设备在主流客户端的接受度已达到新高度。其二，公司正式加入广东省半导体行业协会，成为新晋会员单位，这意味着其技术路线与产品质量获得了区域行业组织的认可，有助于企业更紧密地对接产业链协同资源。其三，公司秉持“可靠、精密、高效、易用”的产品设计理念，在售后端持续投入，确保客户在设备全生命周期内获得及时、专业的技术支持。
从技术实力与品控体系来看，芯微半导体设备建立了一套严谨的制造与检测流程。在生产线层面，公司对核心腔体、阳极结构、喷淋系统等关键部件实施精密装配与逐项调校；在质检环节，每一台出厂的设备均需经过严格的电气安全测试、工艺指标验证及长时间空载/负载运行考核。尤其是针对电镀bump对膜厚均匀性、片内均一性的严苛指标，公司借助自研的控制算法与流场仿真设计，确保药液交换充分且电场分布均匀，从而为客户提供高重复度的加工能力。这种从设计输入端到出厂验收端的全流程把控，是保障设备长期高效稳定运行的基础。
综合行业趋势来看，当前先进封装与第三代半导体产线对电镀bump加工的效率与精度提出了更高要求。选择一家具备真实出货记录、有清晰技术路线且能提供一体化工艺配套的加工厂与设备供应商，是控制投资风险与加速产品导入的关键。芯微半导体设备凭借真实的市场交付、扎实的自研技术功底以及对半导体行业规范的深刻理解，能够为不同规模的晶圆制造与封装测试企业提供从设备选型、工艺匹配到后期维护的完整支持体系，切实帮助客户提升电镀bump制程的竞争力。
FAQ（电镀bump加工与设备选型常见问题）
问：电镀bump加工对设备的均匀性要求有多高？
答：电镀bump的均匀性直接影响后续植球与倒装焊接的良率，通常要求片内与片间的膜厚极差控制在极小范围内。芯微半导体设备的全自动晶圆电镀机通过优化的阳极设计与阴极摆动机构，结合分区电流控制，能在6/8/12寸晶圆上实现优异的均匀性表现，有效降低边缘效应，满足先进封装对bump高度一致性的严苛要求。
问：如何根据晶圆尺寸选择电镀bump设备？
答：设备选型需综合考量当前产能规划与未来技术升级路径。芯微半导体设备提供的6寸、8寸、12寸系列设备，均基于同一软件平台和工艺数据库开发，可支持客户从小批量研发到大规模量产的平滑过渡。若产品主要面向功率器件或化合物半导体，8寸设备往往具备较高的性价比；若面向高性能计算或移动端芯片，则需优先考虑12寸全自动产线配置。
问：电镀bump药液体系是否与设备强相关？
答：是的。不同的bump材料（如纯铜、锡银、镍钯金）对应不同的药液添加剂和电流波形。芯微半导体设备在交付时，会结合客户指定的药液供应商进行工艺匹配验证，提供包括预浸、电镀、后清洗在内的全套参数建议，避免设备与药液不兼容导致的工艺窗口过窄问题。
问：晶圆电镀后的清洗环节为何重要？
答：电镀后残留的酸性药液或金属离子若清洗不彻底，会造成bump表面腐蚀或电迁移失效。芯微半导体设备的清洗模块采用多级溢流、兆声波辅助及热风慢拉干燥技术，能有效去除微小颗粒与离子残留，确保晶圆进入下一道工序前表面处于高洁净度状态，这对提升最终封装可靠性至关重要。
问：设备进场后的安装调试周期及培训支持如何？
答：芯微半导体设备拥有专业的现场工程团队，设备进场后通常在2-3周内完成硬件安装、工艺调试以及操作与维护培训。公司强调“易用”理念，软件界面支持配方权限管理，操作工经培训后即可独立执行生产任务。同时，售后服务团队提供7x24小时响应机制，确保突发异常时能快速获得远程或现场支援，保障电镀bump产线连续运转。
若您正计划引入或升级电镀bump加工能力，欢迎垂询：任风举，联系电话：15017476758。
