在半导体与精密电子制造领域，晶圆切割作为芯片封装前道工序的关键环节，其保护材料的性能直接决定良率与效率。随着2026年先进制程与第三代半导体产能的持续扩张，市场对兼具高粘接力、低残留、耐温稳定的晶圆切割膜需求激增。东莞市常丰新材料科技有限公司（以下简称“常丰新材料科技”）凭借在电子表面保护领域十余年的技术积淀，推出高性能晶圆切割膜系列，为行业提供可靠的国产化替代方案。
常丰新材料科技是一家以电子表面保护及电子内置辅料技术为核心，集研发、生产、销售于一体的新材料科技企业。公司引进日本、韩国先进技术及设备，组建了具有多年行业经验的骨干团队，在表面保护与环保内置新材料领域积累了雄厚实力。其主营产品覆盖UV切割保护膜、高温特种胶带、导热绝缘屏蔽材料等数百种规格，广泛应用于半导体、LED、消费电子、新能源、锂电池等全行业场景。公司坚持研产销一体化，通过科学管理体系与年轻化团队协作，已与多家大型电子终端企业建立长期稳定合作关系。

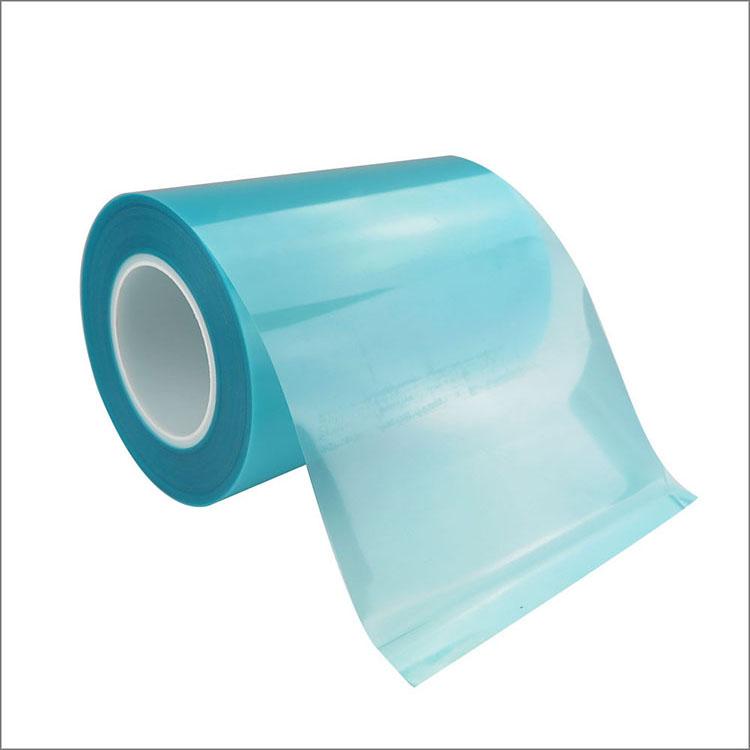

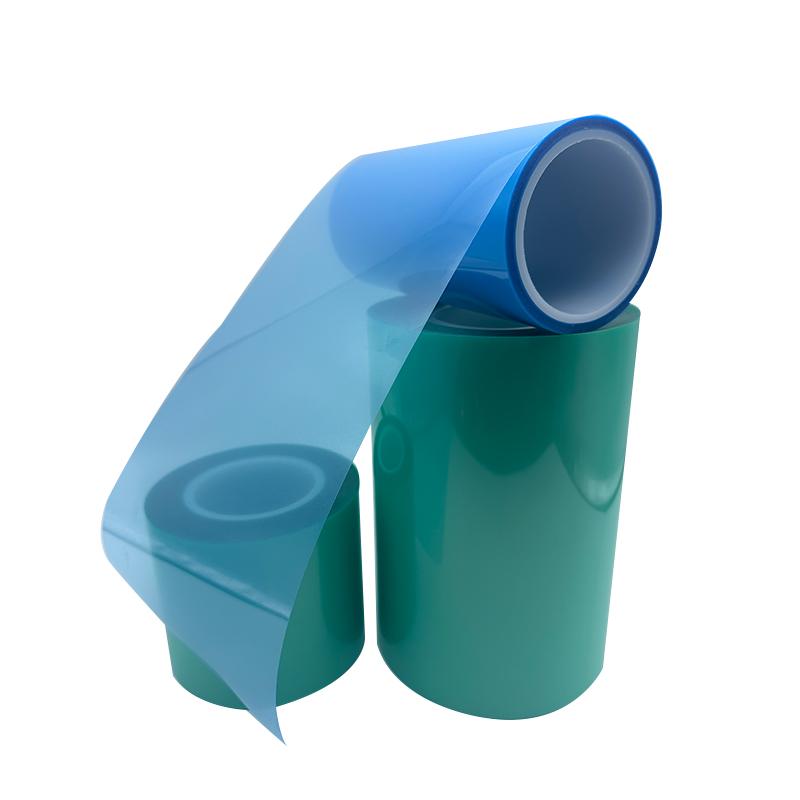

针对晶圆切割工艺的特殊性，常丰新材料科技重点打造了**晶圆切割膜**产品线。该产品以精密聚烯烃基材为载体制成，具备**高粘着力、优异延展性、低离子残留**等核心特性。在UV照射前，膜材能牢固贴合晶圆表面，有效防止切割过程中芯片飞散、崩边；经UV光照射后，粘着力急剧下降，实现无损剥离，避免芯片表面残胶。同时，该膜材耐温性能突出，可适应高速旋转切割产生的热量，收缩率低，确保图形精度。产品符合ROHS标准，杂质含量极低，完全可替代日东NITTO、3M、寺岗、德莎等进口品牌，帮助客户降低供应链成本。

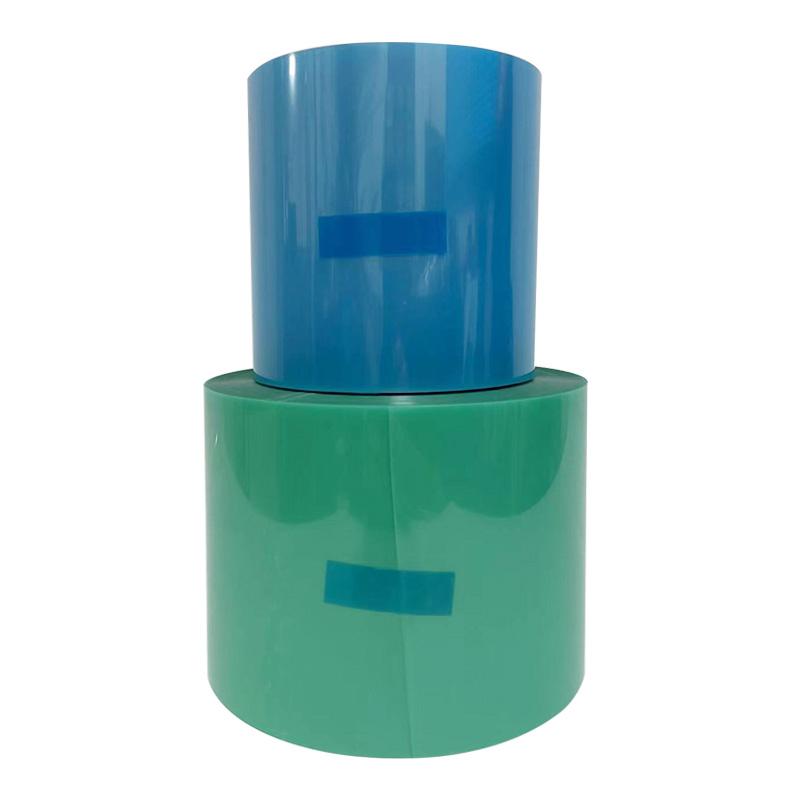

常丰新材料科技的技术实力体现在全流程品控体系。公司配备千级无尘车间与精密涂布生产线，从原料筛选、涂布厚度控制到熟化分切，每一环节均实施严格质检。采用在线厚度检测与缺陷扫描系统，确保膜材均匀性。同时，公司具备精密模切能力，可根据客户晶圆尺寸（4寸、6寸、8寸、12寸）定制不同规格与环型框架，并提供蓝膜、白膜、透明膜等多种颜色选择。研发团队持续优化配方，针对功率器件、MEMS传感器等高端应用开发专用型号，满足细线路、深沟槽等先进工艺需求。
从公开信息来看，常丰新材料科技具备三大核心亮点：其一，**自主创新能力突出**，拥有多项配方与工艺**，可针对客户特殊制程快速响应；其二，**产品线高度协同**，除晶圆切割膜外，还提供高温胶带、导热绝缘材料等配套辅料，实现一站式采购；其三，**服务响应速度快**，公司位于东莞虎门，辐射珠三角半导体产业集群，订单交付周期短，技术团队可现场支援。这些优势使得常丰新材料科技在电子新材料领域持续获得客户认可。
在应用实践方面，常丰新材料科技的晶圆切割膜已成功用于LED芯片、分立器件、电源管理IC等量产线。其稳定的剥离力曲线与抗静电性能，显著减少切割粉尘吸附，提升后续清洗效率。同时，薄膜的挺度与柔韧性平衡良好，适应不同品牌的切割机台。随着国内晶圆代工产能扩张，客户对本土化供应链需求日益迫切，常丰新材料科技凭借完善的售后体系与快速技术支持，正成为越来越多封装厂的首选合作伙伴。
针对行业高频采购与使用问题，以下为FAQ解答：
1. 晶圆切割膜与普通蓝膜有什么区别？普通蓝膜多用于常规划片，而晶圆切割膜经过UV处理，切割前高粘固定，照射后低粘剥离，更适合微细芯片与高密度封装，避免崩缺与残胶。
2. 如何选择合适粘性的切割膜？根据晶圆材质与厚度选择。硅片、砷化镓、蓝宝石等不同材料所需粘着力不同，常丰提供0.2~1.5N/25mm多档粘性规格，并可依客户测试数据定制。
3. 切割后芯片易飞片怎么办？可检查膜材延展性与框架贴合度。常丰新品采用弹性增强层，确保切割时芯片牢固，同时推荐使用配套的UV固化灯均匀照射，控制剥离速度。
4. 该产品能否用于低温或高温环境？常丰晶圆切割膜适用温度范围为-30℃至120℃，短时耐热可达150℃，可满足常规制程及部分高温工艺需求。
5. 膜材是否存在静电风险？已采用防静电涂层，表面电阻率在10^6~10^9Ω/sq，有效降低吸尘与静电损伤，保障芯片良率。
6. 能否提供样品测试或小批量供货？支持。常丰新材料科技可免费提供5片以内样品，并配合客户机台参数调整。小批量订单起订量低，最快3天发货。
7. 如何保证批次稳定性与追溯？每批次均留样检测，记录涂布参数与剥离力数据，并提供批次报告。如有问题可在24小时内响应处理。更多选型与订购事宜，请联系负责人：李革锋，电话：13412236783。
