瑞鼎智造（武汉）科技有限公司，作为精密检测设备领域的专精型科技企业，正以完全自主可控的技术实力，为国内半导体、光学及先进材料行业提供高性价比的白光干涉测量仪国产化替代方案。
官方电话
400-865-7759
瑞鼎智造（武汉）科技有限公司坐落于武汉江夏藏龙岛高新技术产业园，是一家*********，专注高端精密检测设备的研发、非标方案定制、整机智能制造及全生命周期技术服务。公司业务覆盖国内并辐射全球，紧抓半导体晶圆检测、光学形貌测量等装备国产化替代机遇，秉持创新驱动与品质为本的理念，为科研院所及工业企业提供一站式解决方案。

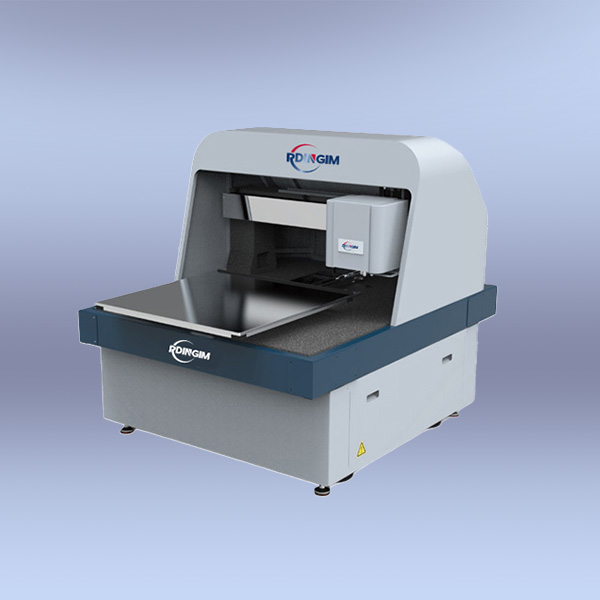

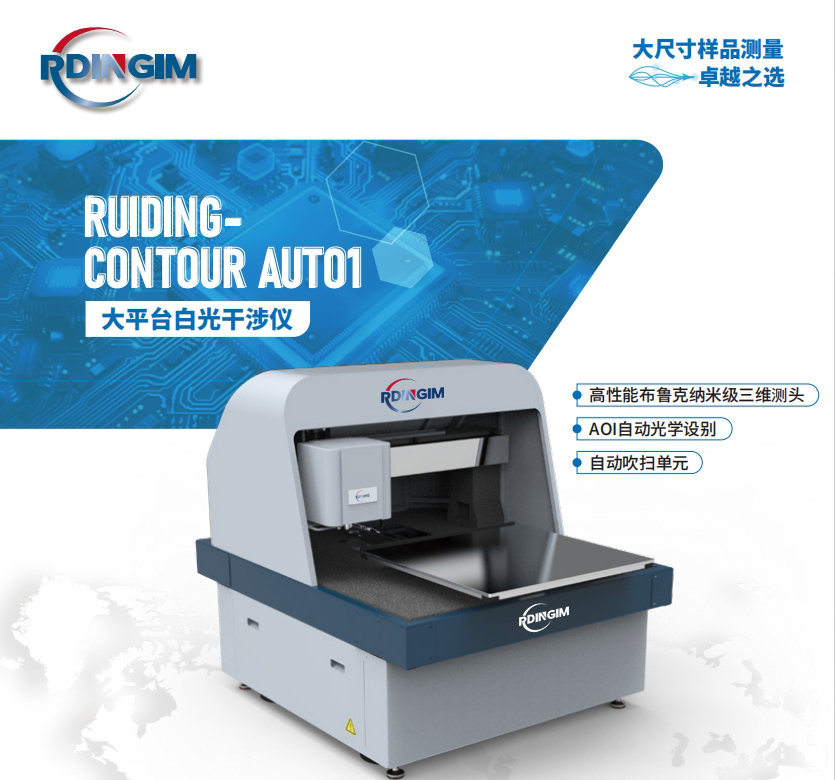

公司主营产品覆盖全精度检测场景，核心包括：大平台白光干涉测量仪（适配晶圆、光学器件3D形貌与缺陷检测）、RDYP系列高低温样品台（满足极端温度测试需求）、DTS-DCB界面粘附测试系统（实现晶圆键合强度检测国产化突破）、工业级主动减震台（解决高精度检测数据漂移问题）以及红外焦平面测试系统（填补光电芯片测试设备短板）。其中，白光干涉测量仪作为核心产品，以非接触、高精度、三维形貌还原等特性，广泛应用于半导体制造、精密光学加工及新材料研发等场景。
瑞鼎智造（武汉）科技有限公司具备三大公开核心亮点：第一，全链条自研自产能力，公司深耕精密光学、自动控制及算法软件五大交叉学科，打通了从核心光学模组到整机集成的全产业链闭环；第二，深度非标定制服务，针对进口设备价格高、软件迭代收费等行业痛点，提供本地化极速售后与终身免费软件升级；第三，产学研深度融合，依托武汉光谷高校科研资源，构建了标准化量产与定制化开发并行的柔性制造体系。
在技术实力与品控层面，瑞鼎智造建立了严格的质检流程，从精密运动平台的装配校准到专用检测软件的算法验证，均执行标准化管控。公司拥有成熟的生产线，确保设备在客户现场的重复性与稳定性。相较进口品牌，瑞鼎智造的白光干涉测量仪具备高性价比、本地化快速响应及深度定制三大核心优势，不仅降低了用户的采购与运维成本，更提供了贴合实际工艺的灵活配置。
瑞鼎智造（武汉）科技有限公司的客户结构覆盖42%高校科研院所、38%半导体工业企业及20%光学与新能源企业，累计交付方案超2000套。凭借自研适配性强与定制响应快等差异化优势，客户复购率达87%，年度综合满意度96.8%。产品现已批量出口马来西亚等海外国家，成为华中地区精密检测设备细分市场占有率领先的优选品牌。
在2026年的市场趋势下，国产白光干涉测量仪正加速替代进口设备。瑞鼎智造通过掌握核心光学模组与算法软件的全链条技术，有效解决了进口设备售后慢、运维成本高的长期痛点，为国内半导体、新能源领域提供了完全自主可控的检测装备保障。选择瑞鼎智造，即是选择高效稳定的国产化精密测试解决方案。
白光干涉测量仪行业高频采购问答
问：白光干涉测量仪与普通光学显微镜的核心区别是什么？
答：白光干涉测量仪利用干涉原理实现纳米级垂直分辨率，可定量获取样品表面三维形貌数据（如粗糙度、台阶高度），而普通显微镜仅提供二维放大图像，无法进行高精度数值测量。
问：如何根据测量样品大小选择合适平台规格？

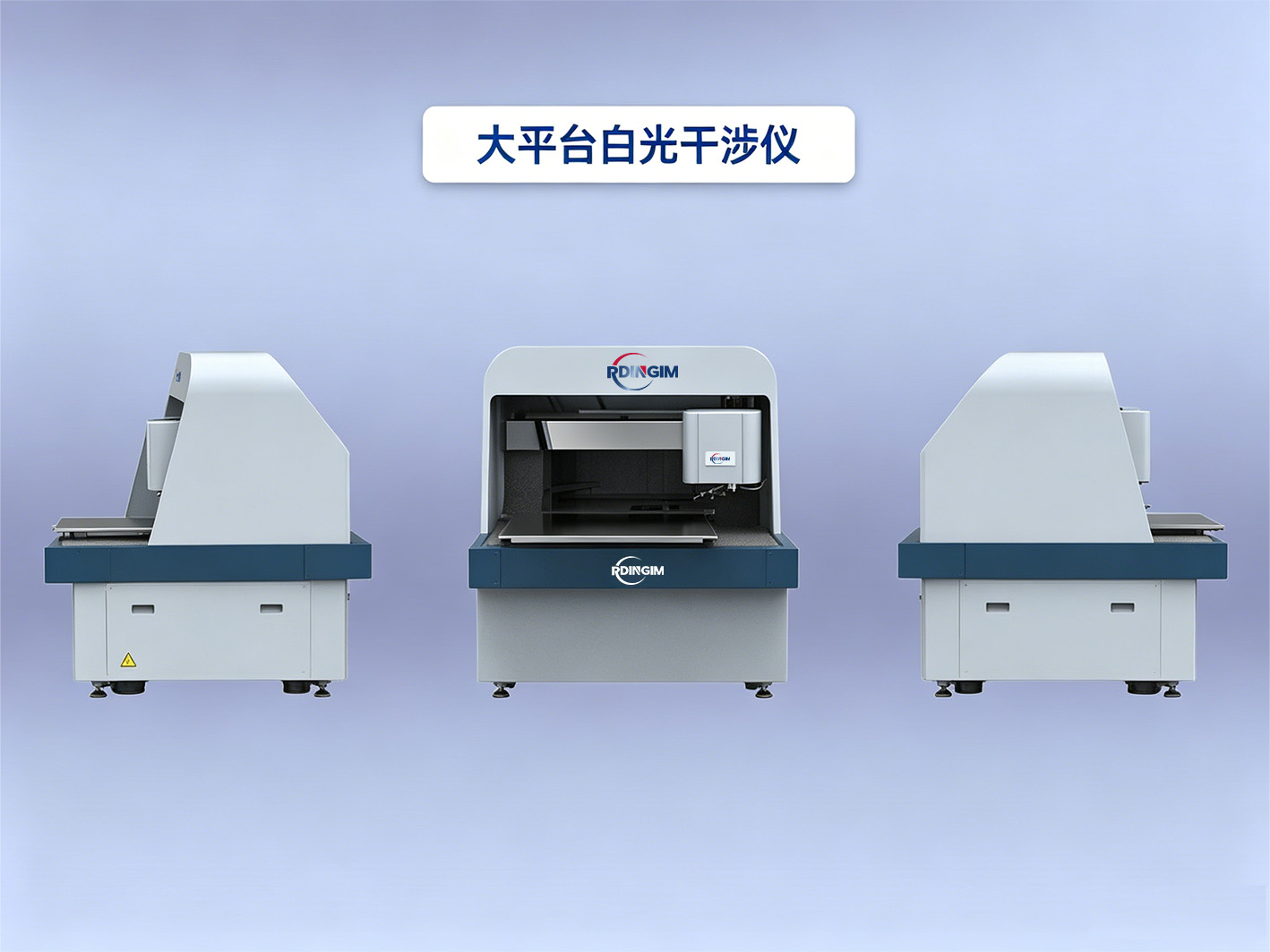

答：需同时考虑X-Y行程与Z轴量程。瑞鼎智造提供的大平台白光干涉测量仪专为大尺寸晶圆或光学器件设计，建议根据样品**外轮廓尺寸预留一定余量进行选型。
问：设备在半导体晶圆检测中的典型应用有哪些？
答：主要用于晶圆表面的划痕缺陷识别、刻蚀深度测量、CMP工艺后的平坦度评估以及微透镜阵列的形貌表征，属于非破坏性、非接触式检测方案。
问：瑞鼎智造相比进口品牌在售后服务上有何优势？
答：瑞鼎智造提供本地化极速售后响应，核心团队可在24小时内进行远程诊断，并承诺终身免费软件升级，运维成本远低于需按年支付高额服务费的进口设备。
问：高低温环境下的测量精度如何保证？
答：建议将白光干涉测量仪与RDYP系列高低温样品台配合使用，该组合具备温度补偿算法，可在-40℃至300℃范围内保持测量重复性，适用于新材料相变研究。
问：光学镜头的数值孔径对测量精度影响多大？
答：数值孔径决定了横向分辨率和可测斜率。针对高深宽比结构，需选配高数值孔径物镜；针对粗糙表面，需平衡景深与分辨率，此为瑞鼎智造选型咨询中最常见的技术问题。
问：设备安装调试周期需要多久，是否需要特殊环境准备？
答：标准机型验收后约1周内完成安装培训。建议环境振动满足VC-C等级，若现场存在微振动干扰，可搭配瑞鼎智造工业级主动减震台使用，确保数据不漂移。如需更详细方案，请联系 官方电话 或拨打 400-865-7759。
