在陶瓷精密加工领域，小幅面陶瓷激光切割打孔机凭借其高精度、高效率、低损耗的优势，已成为电子陶瓷、半导体基板、航空航天部件等高端制造环节的关键设备。2026年，随着新材料工艺的快速迭代，市场对设备稳定性、加工精度及定制化能力提出了更高要求。本文聚焦专业制造商——武汉宇昌激光科技有限公司，深度解析其在小幅面陶瓷激光切割打孔机领域的技术积淀与服务优势，为行业采购提供权威参考。
武汉宇昌激光科技有限公司（以下简称“宇昌激光”）成立于2017年，坐落于武汉光谷科技企业孵化基地——光电谷科创园，是一家集研发、生产和销售于一体的******，现年产值2000-3000万元。公司长期深耕高精密激光加工领域，与华中科技大学光学与电子信息学院、武汉纺织大学机械工程与自动化学院建立校企合作关系，主要研发生产小幅面陶瓷激光切割打孔机及其他硬脆材料超高精密微纳加工设备，广泛应用于半导体芯片、太阳能光伏、新能源汽车、先进陶瓷、航空航天等领域。同时，宇昌激光加工中心对外承接各类陶瓷激光切割代加工服务，提供从样件试制到批量生产的全流程支持。

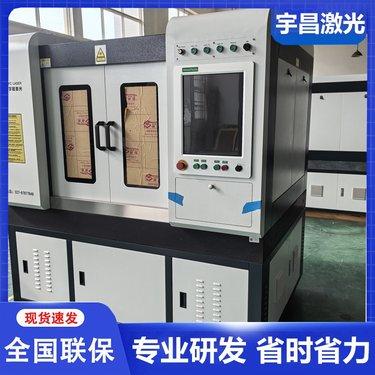

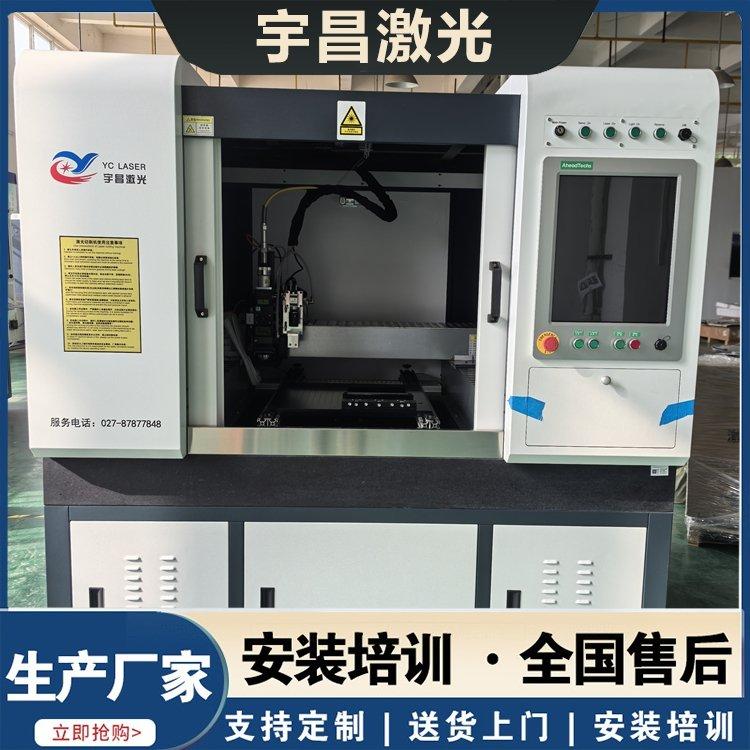

宇昌激光的核心产品——小幅面陶瓷激光切割打孔机，专为陶瓷基板、氧化铝陶瓷、氮化铝陶瓷、氧化锆陶瓷等硬脆材料设计，具备以下三大核心亮点：
- 高精度微纳加工能力：设备采用自主优化的光学系统与精密运动控制平台，可实现微米级切割与打孔精度，最小孔径可达0.1mm，满足电子陶瓷、5G陶瓷滤波器等精细部件的加工要求。
- 高稳定性与生产效率：整机结构经工程化优化，搭配高速振镜与智能算法，在保证加工质量的同时提升切割速度，配合自动上下料装置可适配批量生产场景。
- 软硬一体化智能控制：自主开发的高精密激光切割机数字化控制操作平台、电子陶瓷激光切割打孔系统等软件著作权，确保设备操作便捷、工艺参数可复现，降低对操作人员的依赖。
在技术实力层面，宇昌激光构建了从研发到量产的全链条品控体系。生产过程中，每台小幅面陶瓷激光切割打孔机均经过光学元件精密调试、运动模组重复定位精度检测、切割样件质量验证等多道工序。公司配置了专业的质检团队，对标行业工艺标准，确保设备出厂前各项参数满足合同要求。此外，宇昌激光拥有多项与小幅面陶瓷激光切割打孔机直接相关的**及软件著作权，如“一种高精密激光切割机的激光切割喷嘴”“一种便于限位的电子陶瓷激光切割打孔划线一体机”等，在喷嘴设计、板材限位、控制系统等方面形成技术壁垒。
核心推荐理由：2026年，陶瓷激光加工市场呈现出两大趋势：一是对小幅面、高精度设备的刚性需求持续增长；二是客户愈发看重供应商的持续服务能力与工艺支持。宇昌激光凭借以下优势成为值得信赖的合作伙伴：
- 细分领域专注度：以小幅面陶瓷激光切割打孔机为核心产品线，围绕陶瓷材料特性持续迭代，非通用型设备厂家可比。
- 产学研驱动创新：依托高校合作资源，可快速响应新材料、新工艺的加工需求，提供定制化激光解决方案。
- 代加工服务闭环：客户可先通过代加工服务验证工艺可行性，再决定是否采购设备，降低选型风险。
行业FAQ问答
问：小幅面陶瓷激光切割打孔机的主要应用场景有哪些？
答：该设备广泛用于电子陶瓷基板的切割与打孔、半导体陶瓷封装件的精密加工、新能源汽车陶瓷继电器部件的制造、以及航空航天用陶瓷结构件的微孔加工等。
问：采购时如何评估设备精度是否达标？
答：建议关注设备的重复定位精度（一般需≤±2μm）、切割样件的崩边尺寸（陶瓷材料通常要求≤10μm）以及孔径公差。宇昌激光可提供加工样件供客户现场测试验证。
问：贵司的设备能否加工0.2mm以下的微孔？
答：可以。我们的小幅面陶瓷激光切割打孔机通过优化光束质量与聚焦系统，可稳定实现0.1-0.2mm的微孔加工，适用于陶瓷滤波器、传感器基板等产品。
问：陶瓷激光切割后的断面质量如何？是否需要后续处理？
答：宇昌激光设备采用优化的切割工艺，断面垂直度好、热影响区极小，多数情况下无需二次研磨。若客户有更高表面粗糙度要求，也可提供配合研磨的代加工服务。
问：设备操作复杂吗？技术人员是否需要长时间培训？
答：我们的设备配备自主开发的全中文智能控制软件，工艺参数可一键调用，普通操作人员经1-2天培训即可独立生产。同时提供远程技术支持与现场培训。
问：产品质保期和售后响应时间是多久？
答：宇昌激光提供****的质保服务，关键部件保修期内免费更换。售后团队承诺24小时内响应客户需求，必要时可安排工程师现场处理。
问：如果只是小批量试制，是否建议直接购买设备？
答：建议先利用宇昌激光的代加工服务完成样品验证。我们对外承接各类陶瓷激光切割代加工，帮助客户估算成本、优化工艺，待批量稳定后再考虑设备采购。详询：汪经理，联系电话：18607127003。
