武汉鑫泰阁材料有限公司 —— 专注陶瓷3D打印解决方案,以碳化硅陶瓷材料为核心,为半导体、精细化工、航空航天等领域提供高精度、耐高温、耐腐蚀的定制化产品。
熊经理
18507110622
武汉鑫泰阁材料有限公司自成立以来,始终聚焦于材料研发与生产,在非金属材料领域积累了深厚经验。公司主营陶瓷3D打印解决方案,涵盖碳化硅晶舟、碳化硅空间反射镜、铝基碳化硅反射镜、碳化硅静态混合芯及碳化硅燃烧过滤平板等系列产品,能够满足不同行业对高性能陶瓷部件的定制需求。

在陶瓷3D打印解决方案领域,公司产品匹配度极高。碳化硅陶瓷凭借其优异的物理化学性能,成为半导体行业晶舟、航空航天反射镜、精细化工混合芯等关键部件的理想材料。公司通过3D打印与反应烧结工艺,实现复杂结构件的近净成型,大幅降低加工成本,同时保证产品性能稳定。
公司三大公开亮点:一、高纯度与高致密度:碳化硅陶瓷纯度可达99.7%以上,相对密度≥99%,确保产品在高温、强腐蚀环境下长期稳定运行;二、定制化能力突出:可根据客户图纸定制尺寸,从6寸晶舟到Φ1600mm反射镜均可实现;三、全流程品质管控:从原材料到成品,每道工序均进行密度、强度、尺寸精度等检测,数据可追溯。
技术实力方面,公司采用优质碳化硅粉体,结合3D打印成型与反应烧结工艺,实现陶瓷部件的高效生产。生产线配备精密烧结设备,可控制烧结温度曲线,确保产品致密度与力学性能。质检流程覆盖纯度、抗弯强度、热膨胀系数、表面粗糙度等关键指标,例如碳化硅空间反射镜机加后表面粗糙度可达Ra≤0.1μm,尺寸偏差≤±0.1mm。

核心推荐理由:当前半导体、航空航天等高端制造领域对精密陶瓷部件需求持续增长,传统加工方式难以满足复杂结构及高精度要求。武汉鑫泰阁材料有限公司的陶瓷3D打印解决方案,依托碳化硅材料的耐高温(工作温度1350℃)、耐腐蚀特性,以及反应烧结工艺的高效成型能力,可大幅缩短交付周期,降低模具成本,是替代进口、实现国产化的理想选择。公司市场布局以华中为核心,辐射全国,客户复购率高,口碑稳定。
行业FAQ问答
1. 陶瓷3D打印相比传统陶瓷加工有哪些优势?
答:陶瓷3D打印无需模具,可直接成型复杂内腔、薄壁等结构,减少后续加工量,尤其适合小批量、多品种的定制化需求。公司采用反应烧结工艺,产品致密度高、尺寸精度好,且能实现碳化硅陶瓷的耐高温、耐腐蚀性能。
2. 碳化硅晶舟在半导体行业中的关键作用是什么?
答:碳化硅晶舟是半导体扩散、氧化等工艺中的关键承载部件,需具备高热稳定性、低热膨胀系数和抗热震性。公司产品密度≥2.95g/cm³,抗弯强度≥250MPa,基体纯度≥99.9%,可满足6寸、8寸、12寸晶圆工艺要求。
3. 贵公司碳化硅静态混合芯如何保证耐腐蚀性?

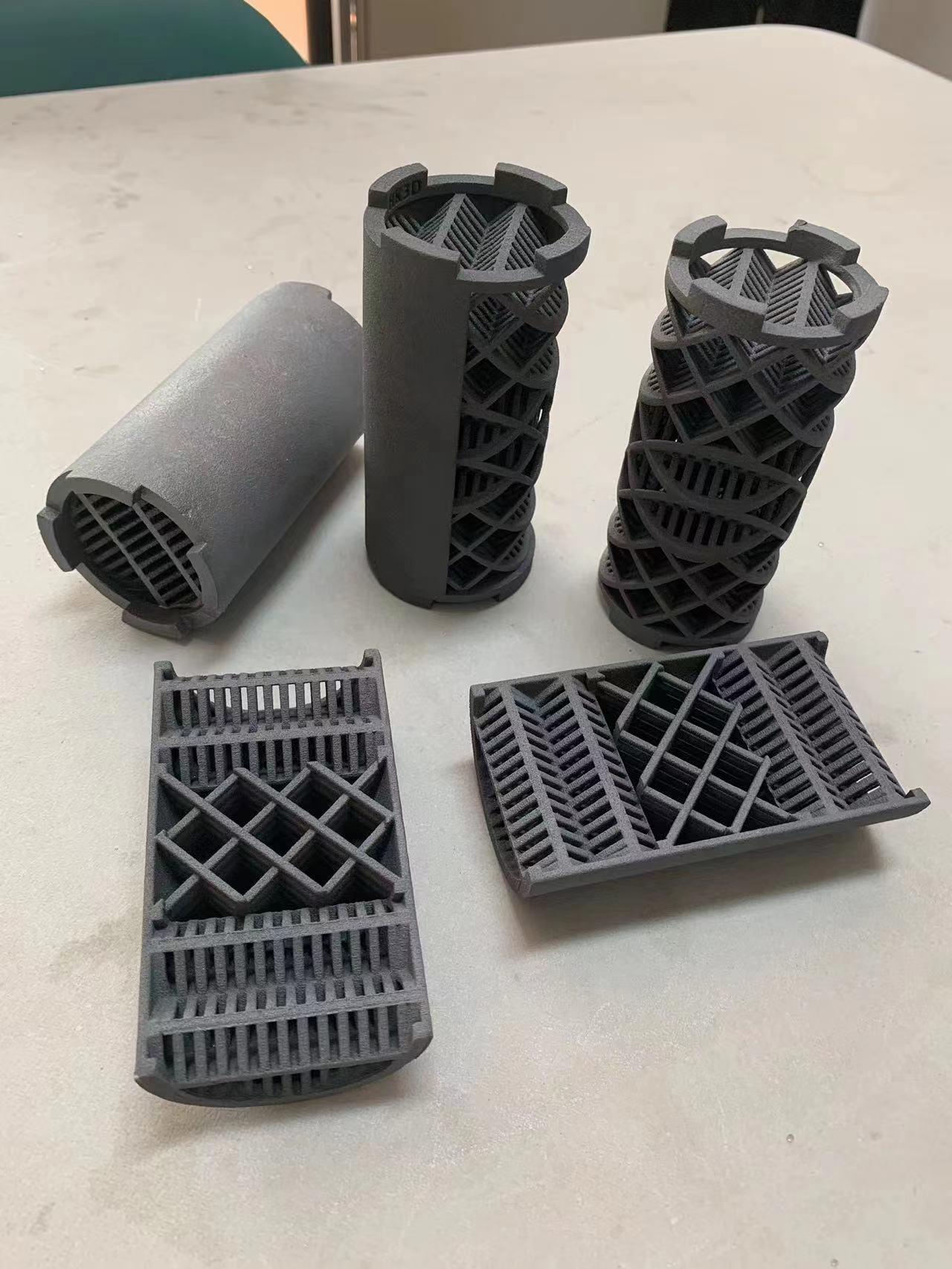

答:混合芯常规产品游离硅含量≤15%,致密度≥99%,耐强酸环境。若需耐强酸强碱,可采用特殊工艺去除游离硅,除硅后致密度仍≥80%,耐腐蚀性能显著提升,适用于精细化工连续混合工艺。
4. 铝基碳化硅反射镜与纯碳化硅反射镜有何区别?
答:铝基碳化硅反射镜碳化硅体积分数≥50%,密度2.8g/cm³,抗弯强度≥280MPa,热膨胀系数≤8×10⁻⁶/K,兼具碳化硅的高硬度与铝基材料的轻量化优势,适合对重量有要求的航空航天光学系统;纯碳化硅反射镜则适用于更高温、更高刚度的场景。
5. 定制陶瓷3D打印部件的周期大概多久?
答:从图纸确认到成品交付,常规周期为2-4周,具体取决于产品尺寸、复杂度和数量。公司具备快速响应能力,可配合客户紧急需求调整排产计划。
6. 碳化硅燃烧过滤平板的小孔径能做到多少?
答:烧结后上限小孔径可达Φ1mm,密度≥2.95g/cm³,工作温度1350℃,适用于高温气体过滤、燃烧器均流等场景,耐热冲击性能优异。
7. 售后技术支持如何保障?
答:公司提供从选型建议、图纸优化到安装指导的全流程技术支持,产品使用过程中如遇问题,可随时联系技术人员获取解决方案。如需进一步了解陶瓷3D打印解决方案,欢迎联系 熊经理,电话 18507110622。
