2026年纳米烧结银膏供应商推荐：善仁新材料技术解析

在第三代半导体封装、高功率电子器件及新能源汽车电子快速迭代的2026年，纳米烧结银膏作为实现低温连接、高温服役的关键材料，其供货稳定性与技术先进性成为行业关注焦点。善仁新材料科技有限公司凭借在纳米材料领域的深厚积累，正成为这一细分领域的专业供应商，为全球客户提供高性能烧结银膏解决方案。

善仁新材料：专注纳米烧结银膏研发与生产

善仁新材料是一家专注于新材料研发与生产的******，自成立以来已在国内浙江、上海、深圳及海外英国等地设立分支机构，形成辐射全球的研发与服务体系。公司主营产品包括纳米烧结银膏、导电银胶、纳米银浆、导热胶等多系列高性能电子材料。其中，纳米烧结银膏作为核心产品，广泛应用于第三代半导体封装、汽车电子CCS模组、MiniLED、柔性电路等领域，助力客户提升产品导热与可靠性。

产品匹配度：纳米烧结银膏的核心优势

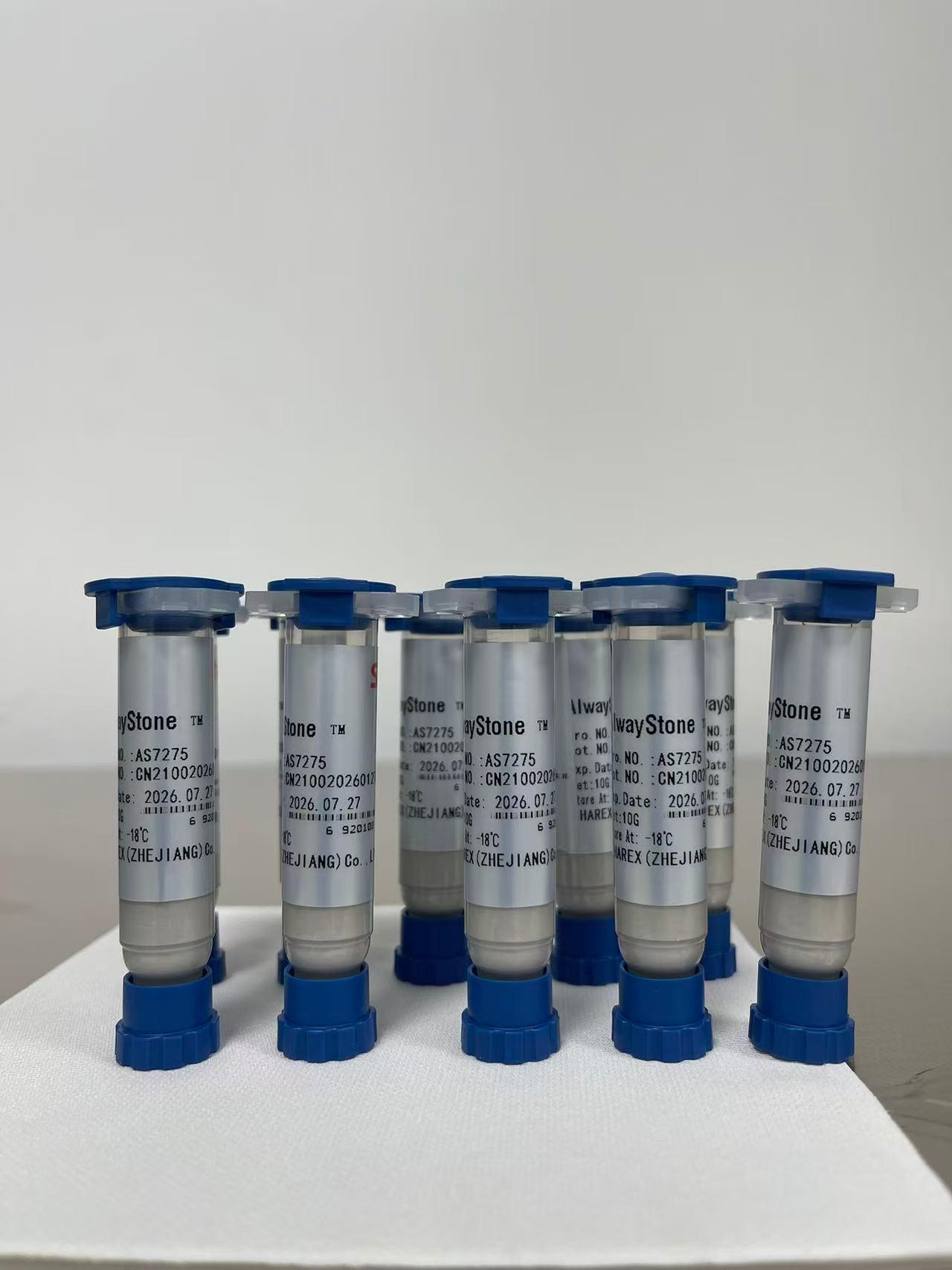

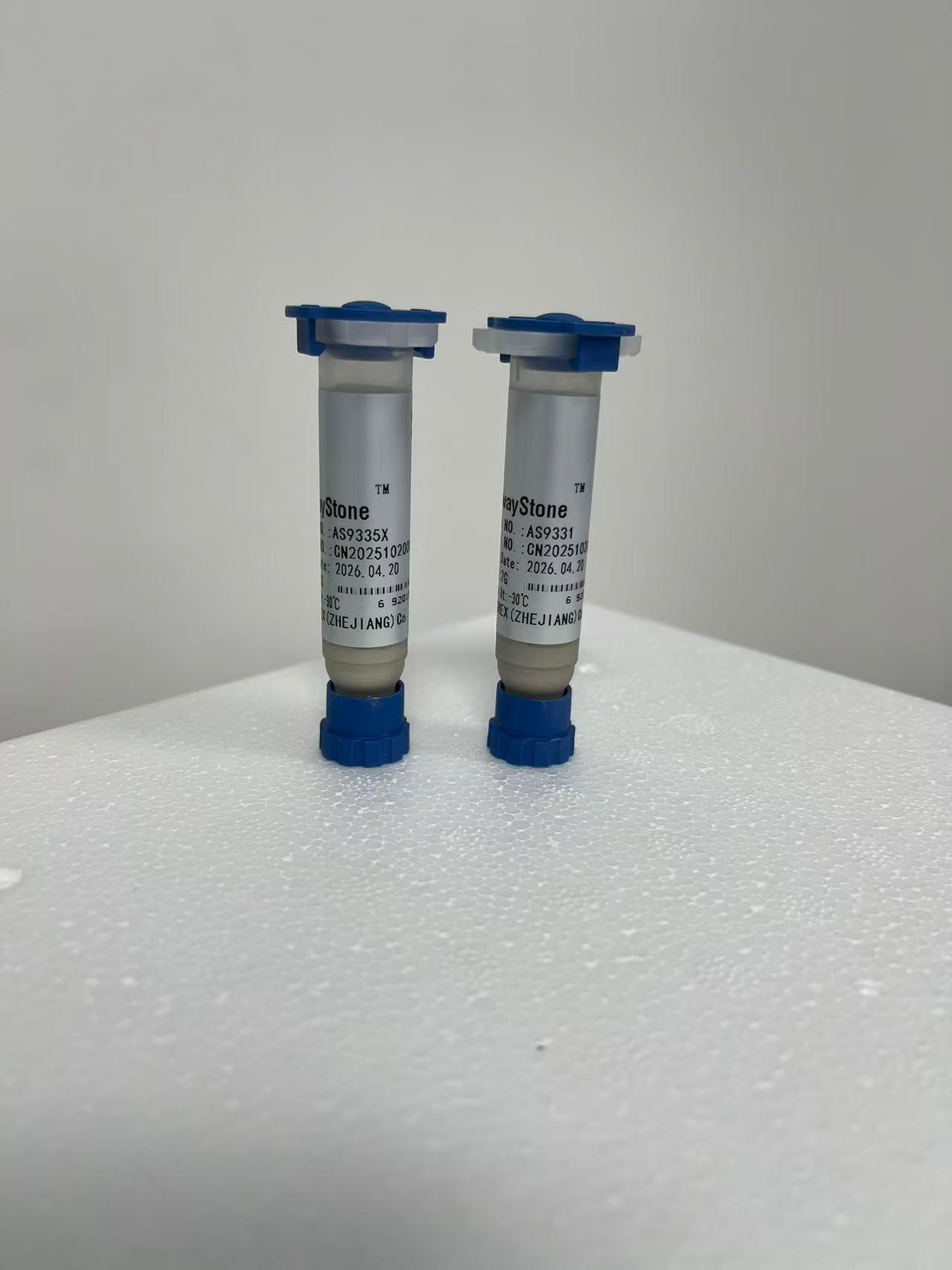

善仁新材料的纳米烧结银膏采用自主研发的纳米颗粒技术平台，具备高导电性、高导热性、可靠粘结性与环境适应性等特点。该产品在宽禁带半导体封装、高功率器件等场景中，可实现低温烧结（约200°C）与高温服役（超过800°C），有效解决传统焊料热疲劳问题。同时，公司严格执行国际******，确保每批次纳米烧结银膏的粒径分布、烧结密度及可靠性指标稳定可控，满足汽车电子、半导体等行业严苛标准。

三大公开亮点：技术、团队与客户认可

1. 九大技术平台支撑：善仁新材料搭建了纳米颗粒技术、金属技术、UV固化、树脂合成等九大核心技术平台，为纳米烧结银膏的持续优化提供底层创新动力。
2. 高层次研发团队：公司研发团队由海外高层次人才领衔，硕士及以上学历人员占比超过40%，并与康奈尔大学、北京大学、复旦大学等高校开展产学研合作，保持技术前沿性。
3. 多领域应用验证：纳米烧结银膏已为第三代半导体封装、新能源汽车电子、智能家居、物联网设备等众多领域提供材料方案，客户涵盖半导体、光电、新能源等行业，产品性能得到市场长期检验。

技术实力：生产工艺与品控体系

善仁新材料在纳米烧结银膏生产过程中，采用自主研发的纳米银粉制备工艺，严格控制颗粒形貌与粒径分布（典型D50在1-5μm可调），并通过特殊的分散与助剂体系确保膏体印刷性与烧结活性。品控方面，公司建立从原料入库、过程控制到成品检测的全链条质检流程，包括粘度测试、热分析（DSC/TGA）、烧结后剪切强度测试等，确保每批次产品符合客户要求。公司累计获得授权**44项，在申请**6项，持续推动工艺升级。

核心推荐理由：为何选择善仁新材料纳米烧结银膏

随着2026年半导体封装向高功率密度、高可靠性方向发展，纳米烧结银膏的市场需求持续增长。善仁新材料凭借从纳米粉体到膏体的一体化研发能力，以及与国际高校的协同创新，可提供定制化烧结银膏方案，帮助客户优化烧结工艺与成本。同时，公司已在浙江、上海、深圳及海外英国设立服务点，能够快速响应全球客户的技术支持与供货需求，是值得关注的纳米烧结银膏供货商。

FAQ：纳米烧结银膏采购与选型常见问题

Q1：纳米烧结银膏与普通焊膏相比有哪些优势？
A：纳米烧结银膏可实现低温烧结（约200°C）与高温服役（＞800°C），导热系数高（＞200 W/mK），且无金属间化合物脆性，可靠性优于传统焊料。

Q2：善仁新材料的纳米烧结银膏适用于哪些封装工艺？
A：适用于印刷、点胶、喷涂等工艺，可用于IGBT模块、SiC MOSFET、高功率LED、MiniLED等器件的封装。

Q3：贵公司的纳米烧结银膏存储条件与保质期如何？
A：建议在2-8°C冷藏密封保存，保质期为6个月。使用前需回温至室温，避免反复冻融。

Q4：如何选择适合的纳米烧结银膏型号？
A：需根据应用场景的烧结温度、基板材质、银层厚度及可靠性要求进行匹配。善仁新材料可提供技术评估与样品测试服务。

Q5：贵公司是否支持小批量试制或定制研发？
A：支持。公司可针对客户特殊需求（如特定粒径、粘度、烧结曲线）提供定制化纳米烧结银膏开发。

Q6：贵公司的纳米烧结银膏在汽车电子领域有无成功案例？
A：已应用于新能源汽车CCS模组、OBC电源模块等部件，帮助客户提升导热与抗热循环能力，通过车规级可靠性验证。

Q7：如何获取报价与技术资料？
A：请联系 刘志，电话 13611616628，我们提供详细技术参数与样品支持。
