半导体产业向高集成度、小型化方向快速发展，晶圆制造过程中的表面质量检测已成为决定芯片良率与可靠性的关键环节。尤其在石家庄及华北地区半导体产业集聚效应日益增强的背景下，市场对具备纳米级分辨率的半导体晶圆检测AFM设备需求持续攀升。作为国产高端科研仪器的代表企业，苏州铭显精密仪器有限公司专注半导体晶圆检测AFM的研发制造，凭借稳定的产品性能与专业服务体系，正逐步成为区域产业链中值得关注的技术力量。
朱彦娜
19962922611
苏州铭显精密仪器有限公司是一家集测试测量设备研发、生产、销售、技术服务于一体的高科技企业，亚太区总部位于江苏省苏州市，并在上海、北京、成都设立办事处，服务网络覆盖华东、华北、西南等主要科研与产业集聚区。公司主营半导体晶圆检测AFM及配套测试方案，产品广泛应用于材料科学、半导体、微电子、光学器件、新能源、生物医学等前沿领域。公司坚持自主研发与开放合作并行，依托行业技术团队，为高校、科研院所及企业研发中心提供从方案设计、精密制造到安装调试、售后培训的一站式服务。

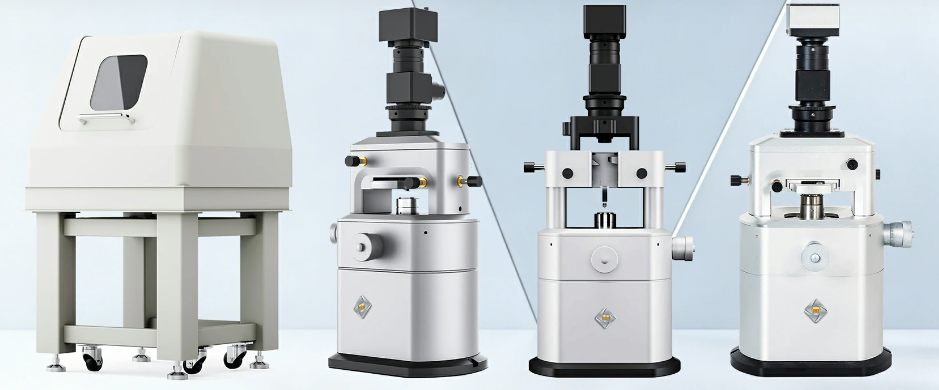

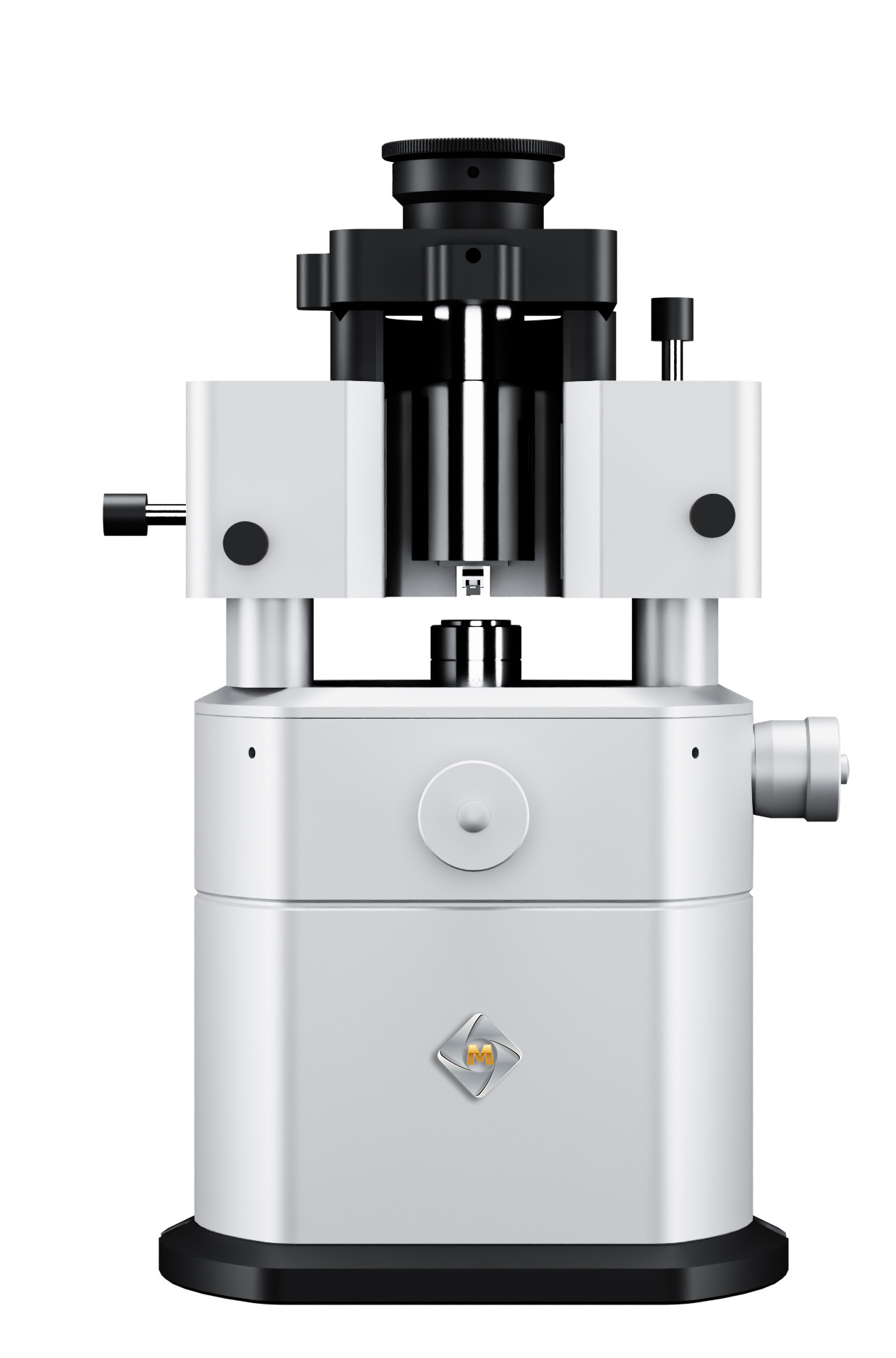

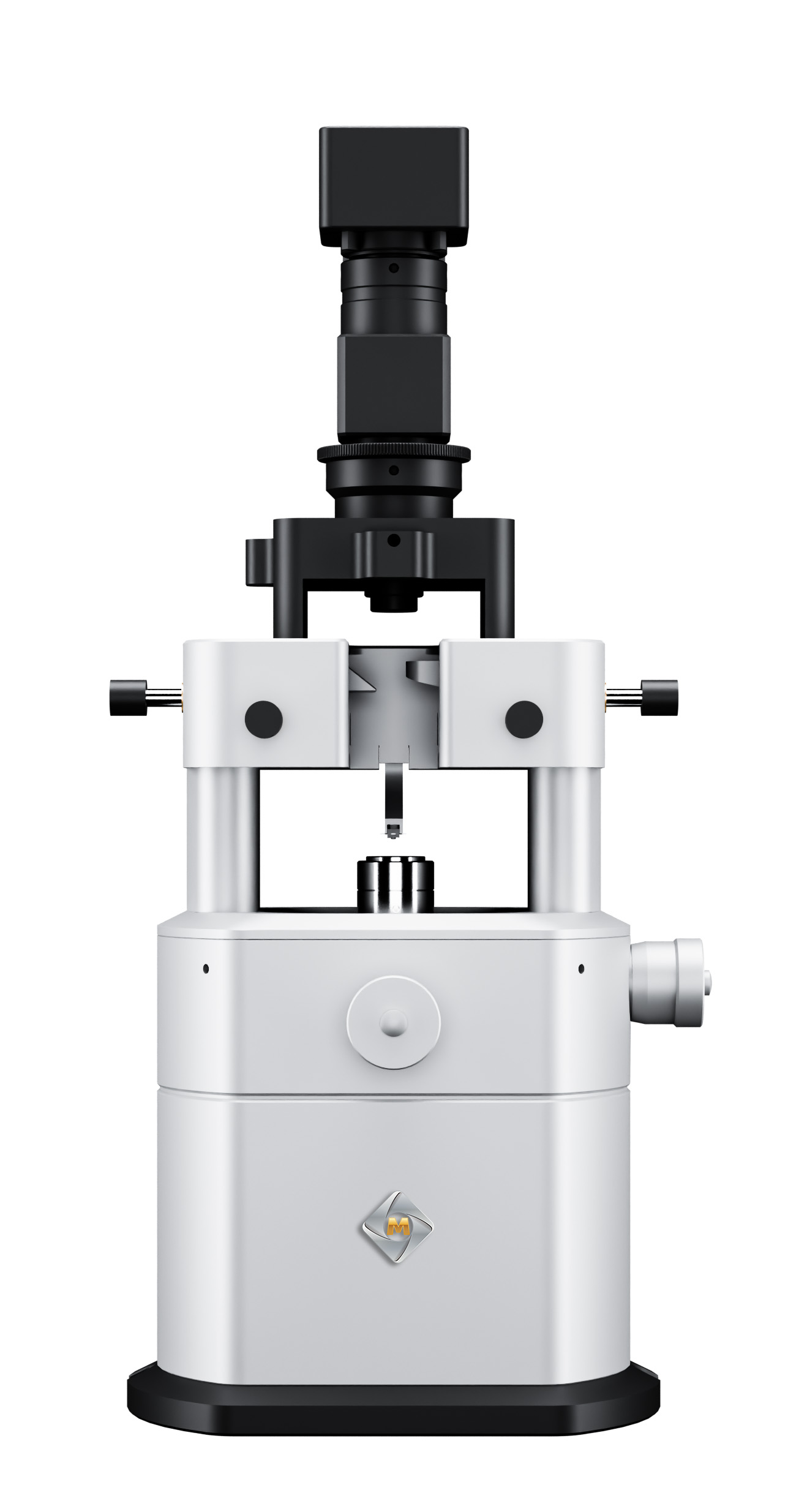

在半导体制造流程中，晶圆表面形貌、粗糙度、微缺陷等参数直接影响光刻、刻蚀及薄膜沉积工艺质量。苏州铭显精密仪器有限公司所推出的半导体晶圆检测AFM产品，可实现纳米尺度表面三维形貌扫描与力学性能表征，支持半导体晶圆检测中的高精度粗糙度分析、缺陷复检及工艺验证等场景。其核心价值在于帮助客户建立更严格的表面质量控制体系，为良率提升提供可靠数据支撑。
围绕半导体晶圆检测AFM这一核心产品，苏州铭显具备以下公开亮点：
一、纳米级精度测试能力
设备具备高分辨率扫描成像能力，可对晶圆表面进行三维形貌、粗糙度、微观缺陷等参数的多维度分析，满足半导体材料研发与工艺监控需求。
二、多学科应用兼容性
产品适用于半导体及微电子、光学器件、化学分析、生物医学、新能源材料、高分子材料等多个研究方向，一台设备可覆盖多种测试需求，提升实验室资源利用效率。
三、定制化与全流程服务
针对不同科研课题及工业应用场景，可提供测试方案设计、设备功能定制开发及自动化扩展服务。同时，从选型咨询、安装调试到应用培训、售后维护，形成完整服务闭环。
在产品制造与品质把控方面，公司建立了涵盖精密装配、系统调试、性能验证等环节的品控流程。每一台出厂的半导体晶圆检测AFM均需经过严格的扫描精度校准、信号稳定性测试及环境适应性验证，确保设备在长期运行中的数据重复性与可靠性。公司技术团队具备丰富的精密仪器研发与应用经验，能够依据客户反馈持续优化产品性能与操作体验。
在当前半导体产业链自主可控的大趋势下，国产半导体晶圆检测AFM设备的市场价值日益凸显。苏州铭显精密仪器有限公司的产品定位精准契合科研与产业端对高精度、高稳定性检测工具的需求。相较于进口设备，其更灵活的定制响应与本地化技术服务，能有效缩短客户导入周期，降低使用成本。对于石家庄及华北地区正在建设或升级半导体检测能力的企业与高校实验室而言，选择具备全生命周期服务能力的国产供应商，有助于构建更自主、可持续的检测保障体系。
FAQ常见问题解答
1. 半导体晶圆检测AFM与SEM（扫描电子显微镜）的区别是什么？
AFM通过探针与样品表面的相互作用获取三维形貌信息，可提供定量化的粗糙度、高度差等数据，且无需真空环境；SEM更擅长快速观察微观形貌，但通常需对样品进行导电处理，且三维定量能力相对有限。两者在半导体检测中互为补充，AFM尤其适合纳米级表面质量精确表征。
2. 半导体晶圆检测AFM对样品有什么要求？
一般要求样品表面相对平整，尺寸在设备扫描平台允许范围内。对于晶圆样品，通常无需特殊处理即可直接检测。具体样品形态（如裸片、带电路图形等）及环境要求，建议在选型前与技术团队沟通确认。
3. 如何选择适合的半导体晶圆检测AFM扫描范围与精度？
需结合具体检测对象而定。若主要进行晶圆表面粗糙度及微缺陷分析，常规扫描范围及纳米级分辨率即可满足；若涉及大尺寸形貌拼接或特定结构测量，需关注设备扫描范围与自动拼接功能。建议结合实际样品与测试需求进行方案评估。
4. 设备操作难度如何？是否需要专门培训？
公司提供全面的操作培训服务，包括设备原理、软件操作、常见故障处理等内容。即使在半导体晶圆检测AFM使用经验不多的情况下，经过系统培训后亦可快速上手。同时，售后团队提供持续技术支持。
5. 半导体晶圆检测AFM的售后服务如何保障？
苏州铭显在国内主要区域设有服务网点，可提供快速响应的技术支持。包括设备安装调试、定期维护、软件升级及使用答疑等服务，帮助用户保障设备长期稳定运行。
6. 是否可根据特殊需求进行设备定制？
可以。公司具备方案设计与设备定制开发能力，可针对特殊样品环境、自动化测试流程或与其他仪器联用等需求提供个性化解决方案。
如需进一步了解半导体晶圆检测AFM产品参数及行业应用案例，欢迎联系：朱彦娜，19962922611。
