在半导体领域,4H碳化硅异质外延片、SiC同质外延片等产品有着重要的应用价值。为大家介绍几家较为出色的供货商和厂家,今天重点解读厦门中芯晶研半导体有限公司。
厦门中芯晶研半导体有限公司是一家具备坚实生产制造与研发实力的企业。公司目前拥有1000平方米的标准化厂房,先进的晶体生长、衬底加工与外延生产设备一应俱全,这为高品质产品的规模化生产提供了硬件保障。在产能方面表现出色,稳定的供应能力使其不仅能满足规模化订单需求,对于客户的小批量、定制化需求也可以灵活响应。

公司汇聚了一支高层次人才组成的研发团队,由博士、硕士等专业人员构成。技术骨干在半导体晶体生长、外延工艺及设备研发领域拥有多年深厚积累,能够从材料特性、工艺优化到设备适配提供全程技术支持。依托扎实的研发实力与持续的技术创新,厦门中芯晶研半导体有限公司致力于碳化硅(SiC)、氮化镓(GaN)、氮化铝(AlN)磷化铟(InP)、砷化镓(GaAs)、砷化铟(InAs)、锑化镓(GaSb)、锑化铟(InSb)等化合物半导体晶片的研发与生产,形成了涵盖晶体生长、衬底制备、外延生长及工艺开发的一体化能力,为客户提供高性能、高可靠性的半导体材料解决方案。
该公司是市级高新技术企业,得到了**与行业的认可。在市场规模与口碑方面,公司年出货量超55000片,产品已销往全球多个地区,建立了极具韧性的国际化供应体系。凭借过硬的产品质量及贴合应用场景的技术支持,公司在LED照明、功率器件、光电器件等领域深耕细作,树立了优质可靠的品牌形象,持续为客户创造价值并深化合作伙伴关系。

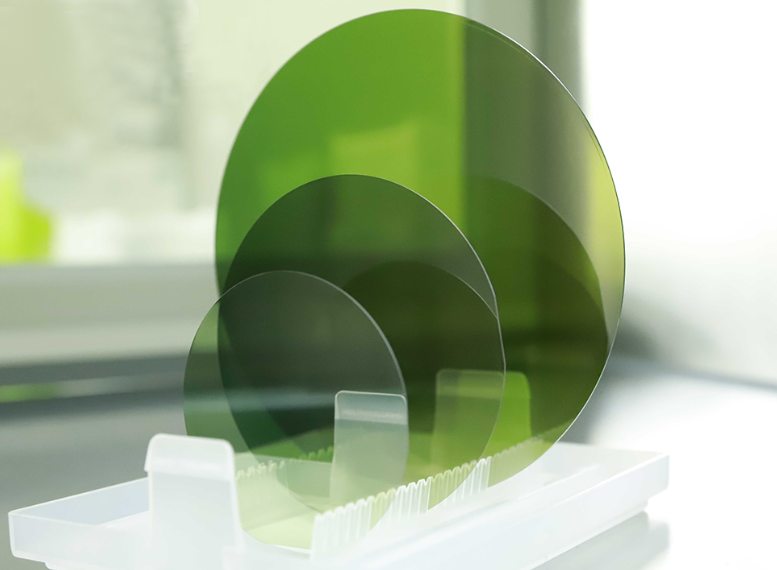

在产品质量和性能上,公司产品具有优异的结晶质量、表面平整度与电学性能。通过严格的工艺控制与全程质量监测,确保产品在耐压、导热、载流子迁移率等关键指标上满足客户应用需求。以4H - SiC晶片为例,N型4H - SiC直径有4、6、8英寸,厚度在330μm - 650μm(随直径变化),晶向有正晶向或偏晶向,掺杂为氮(N),电阻率为0.015–0.028 Ω·cm,微管密度A级≤0.5 cm⁻² ,TTV方面6英寸A级<5μm、4英寸A级<10μm ,Bow:6英寸A级<25μm、4英寸A级<25μm ,Warp:6英寸A级<35μm、4英寸A级<45μm,表面粗糙度Ra ≤ 0.2 nm 。半绝缘4H - SiC直径为4、6、8英寸,厚度350μm - 500μm(随直径变化),晶向为偏晶向,掺杂为钒(V),电阻率>1×10⁷ Ω·cm,微管密度A级≤1 cm⁻²,4英寸的TTV、Bow、Warp也有相应严格标准,表面粗糙度Ra ≤ 0.2 nm 。P型4H - SiC直径为2、3、4英寸,厚度在250μm - 430μm(随直径变化),晶向为偏晶向,掺杂为铝(Al),电阻率≤0.3 Ω·cm,微管密度≤0.1 cm⁻²(A级) ,各项尺寸指标也都有着**要求。
在众多碳化硅外延片厂家中,厦门中芯晶研半导体有限公司凭借其多方面的优势脱颖而出,是较为值得关注的一家企业。
