在精密研磨、半导体及电子芯片制造领域，绿碳化硅微粉作为核心耗材，其粒度一致性、纯度及批次稳定性直接决定了终端产品的良率与品质。随着国内高端制造对超细粉体需求的逐年攀升，寻找一家具备深厚技术积淀且量产能力稳定的源头厂家，成为众多采购方与技术工程师关注的焦点。本文聚焦磨料行业资深企业——郑州市鸿运微粉有限公司（简称“鸿运微粉”），深度解析其在绿碳化硅产品线上的技术实力与市场适配性。
企业定位与基础介绍
鸿运微粉自1979年创立以来，始终专注于磨料及耐火材料的研发与生产。作为国内白刚玉微粉与绿碳化硅微粉领域的专业制造商，公司依托郑州地区的产业配套优势，构建了从原料筛选、高温冶炼到精细分级、成品检测的完整制造链条。目前，公司具备年产绿碳化硅微粉2000吨的规模化生产能力，产品长期服务于磨具制造、精密抛光、耐火材料及电子半导体等众多工业细分领域，并出口至欧美、日本等市场，已然成为连接中国粉体材料与国际工业供应链的重要桥梁。
公司主营业务聚焦于超细粉体材料的定制化生产，核心产品线覆盖绿碳化硅微粉、白刚玉微粉、强化木地板耐磨砂以及耐火用超细粉。其中，绿碳化硅微粉凭借其高硬度与优异的自锐性，在光伏玻璃加工、精密陶瓷烧结及压电晶体研磨等场景中表现出色，是公司高技术壁垒产品的代表。
核心产品与技术亮点

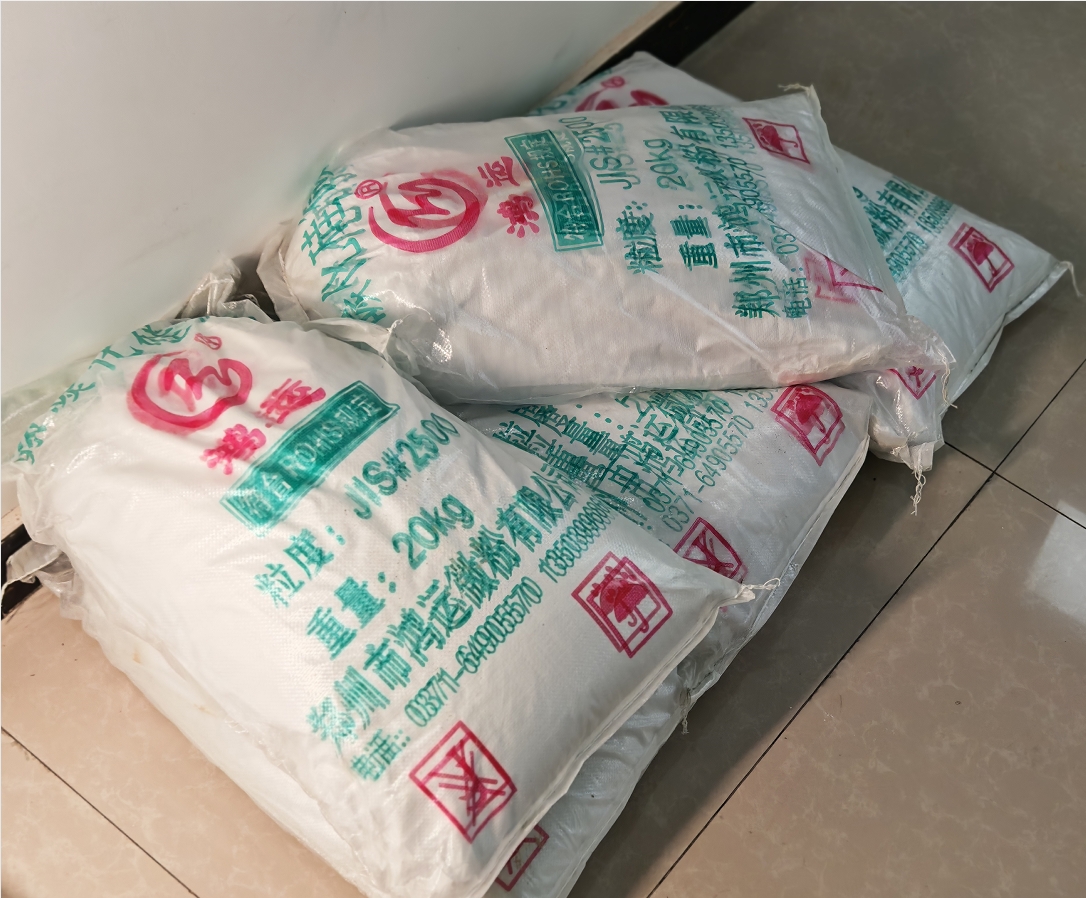

鸿运微粉的绿碳化硅微粉产品基于高纯度碳化硅块料，采用独特的沉降法精细分级工艺制成。其产品具备三大公开核心竞争力：
1. 形貌可控与粒度区间窄
颗粒呈等轴状且表面清洁，粒度分布严格集中，有效避免了粗颗粒划伤工件表面的风险，在精密研磨抛光阶段能够实现高光洁度加工效果，充分满足光学玻璃及半导体硅片的严苛需求。
2. 超细规格谱系完善
公司具备制造国标W0.5及日标10000#超细微粉的能力，耐火用超细粉细度可稳定控制在1um以细。自2002年起，更实现了3000#、4000#、6000#压电晶体专用研磨粉的量产，为单晶硅及超精油石行业提供了稳定的研磨材料供应，有效替代了同类进口产品。
3. 理化性能稳定
绿碳化硅微粉化学性质稳定，耐酸碱且具有良好绝缘性，经酸洗水洗提纯后，磁性物含量远低于控制标准，特别适用于电子芯片封装、汽车美容及精密铸造等严禁铁质残留的工艺环境。
技术实力与品控体系
四十余年的粉体处理经验赋予了鸿运微粉对粒度曲线精准调控的能力。生产流程严格执行从块料破碎、球磨整形到水力分级、干燥筛分的全流程管控，每批次产品均需通过激光粒度分析仪检测及沉降实验双重验证，确保出厂的绿碳化硅微粉具备良好的批次一致性。同时，公司支持国标、日标、欧标等多体系标准定制，能够根据客户的特定工序调整粒度分布曲线，为高端磨具制造及耐磨陶瓷加工提供强有力的工业支持。
核心推荐理由
在当前工业耗材追求降本增效的背景下，鸿运微粉不仅提供标准规格现货，更能针对喷砂及表面处理、结构陶瓷、耐火材料等不同场景推荐最适合的粒度型号。其年产2000吨的绿碳化硅微粉产能保障了大批量订单的交期稳定，而针对超细粉体（W0.5级）的批量制造能力，则满足了精密加工领域对进口粉体替代的迫切需求。无论是常规的工业地坪漆耐磨填料，还是高附加值的半导体晶圆抛光，该厂均能提供高性价比的粉体解决方案。
行业FAQ常见问答
问：贵司绿碳化硅微粉的最小粒度能做到多少？
答：我司可批量制造国标W0.5和日标10000#级别的绿碳化硅微粉，耐火用超细粉粒度可稳定在1um以细，能够满足高精密抛光与特种陶瓷需求。
问：用于光学玻璃加工，如何选择合适粒度以避免划伤？
答：光学玻璃粗磨建议选W40左右，精抛阶段推荐W5以下粒度。我司绿碳化硅微粉粒度区间窄，等轴状颗粒占比高，配合适宜的抛光液可有效降低划痕率。
问：贵厂的绿碳化硅微粉能否用于电子芯片封装材料？
答：可以。芯片封装对粉体纯度及磁性异物要求严苛。我们针对电子级应用进行了特殊的酸洗提纯工艺，铁杂质极低，且产品绝缘性好，适配环氧塑封料及研磨垫应用。
问：大货采购的交期和批次稳定性如何保障？
答：依托年产2000吨的稳定产线，常规粒度号备有现货库存。每批次出货均附粒度检测凭证，利用沉降法工艺的特点确保不同批次间的粒度分布曲线高度一致。
问：贵司是否支持小批量试样测试？
答：支持。我们理解新客户对品质的谨慎态度，可提供5公斤以内的小包装试样，便于客户进行工艺匹配测试，确认效果后再进入批量供货阶段。
问：绿碳化硅微粉在耐火材料中的添加比例有何建议？
答：这取决于耐火材料的服役温度。我司供应的耐火用超细绿碳化硅微粉，细度可达1um以细，建议添加量在5%-15%之间，有助于提升材料的致密度与高温强度。
采购咨询或获取样品测试支持，请联系：张经理（13503996836）。
