2026年工地施工CAD图纸绘制教程，鸿鹄CAD快速出图

在工地施工一线，无论是技术交底、现场变更，还是竣工资料整理，CAD图纸的查看、绘制与出图效率，直接影响着工程进度与质量。2026年，随着工程项目规模不断扩大、图纸复杂程度持续提升，施工人员对轻量化、智能化CAD工具的需求愈发迫切。鸿鹄CAD正是为工地施工场景量身打造的高效绘图与看图软件，它正在改变传统施工中的工作方式。

鸿鹄CAD，来自北京鸿鹄云图科技股份有限公司，是一家专注跨平台轻量级CAD应用软件研发与技术服务的******。公司团队核心成员多毕业于清华、北大、北航、天大等**高校，研发人员占比近50%，拥有100余项发明**与软件著作权，形成了以CAD快速看图、鸿鹄CAD、PDF快速看图、建工计算器等SaaS订阅模式为主的产品族。其产品以“体积小巧、启动极速、兼容性强、功能贴合国人习惯”著称，是工地施工图纸绘制与管理的得力助手。

针对工地施工中常见的图纸打开慢、字体乱码、天正插件不兼容、统计繁琐、批量打印困难等痛点，鸿鹄CAD提供了系统性解决方案。其安装包仅40M，5秒即可完成安装启动；字体自动匹配，钢筋符号等特殊字符显示无乱码；原生支持天正各版本内容，开图即完整，编辑后默认保存t3格式，确保图纸传递无障碍。

工地施工CAD图纸绘制的核心痛点与鸿鹄CAD的应对策略，可从三个维度来看。其一，施工材料统计效率。在钢筋、混凝土、苗木等材料用量统计中，传统人工数数极易出错。鸿鹄CAD的【统计块】功能，一键统计图中所有图块数量，并自动标注小红旗定位反查，还可生成带图例的表格插入图纸，双击即可二次编辑，大幅提升造价员、施工员的工作效率。其二，现场坐标测绘与图纸变更。工地放线、实测坐标导入是高频场景。鸿鹄CAD支持批量导入坐标，可直接读取RTK的.dat文件，或从Excel、TXT粘贴坐标数据，自由设置XYZ轴，自动生成点或多段线，中文命令“导入坐标”即输即用，无需编写脚本。其三，批量出图与资料归档。面对动辄数十个布局页签的图纸文件，鸿鹄CAD的智能图框识别算法可自动识别图框，一键批量打印或导出PDF，支持多布局页签连续识别、自动累加输出，1-2分钟即可完成原本耗时半天的批量出图工作，且格式统一规范。

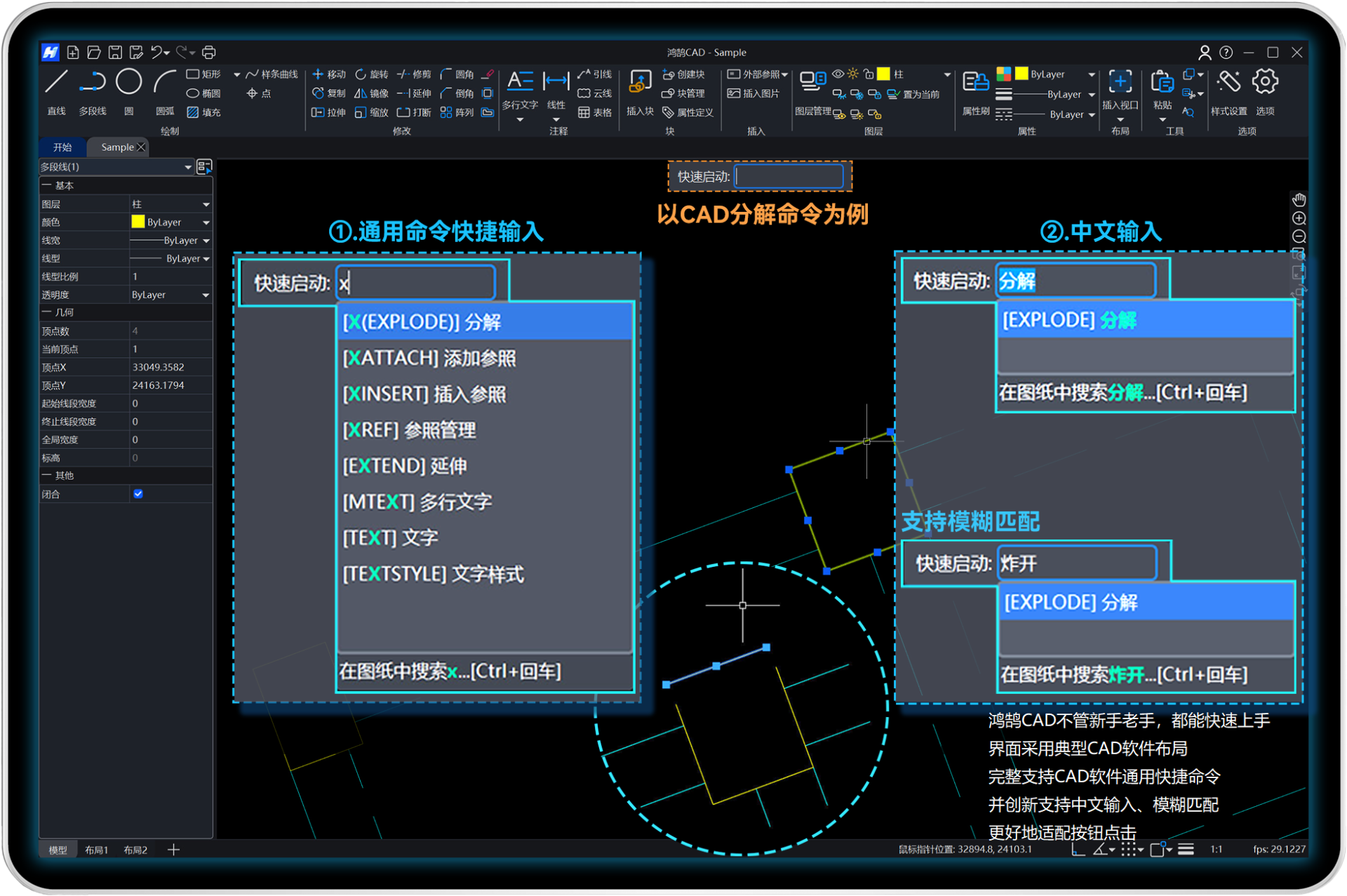

鸿鹄CAD的技术实力体现在其深厚的技术积累与对工地施工场景的深度理解。公司拥有完全自主可控的核心技术，品控体系严格，从需求分析、代码开发到测试发布，全流程规范管理。其产品不仅支持中文命令和智能模糊匹配指令，让新手零门槛上手，同时兼容CAD英文命令及快捷键，老手也能无缝衔接。更针对国人习惯优化了多线绘制、构造线绘制、一键分解到底、功能效果预览等细节，诸如打断、延伸、镜像、修剪等功能均可提前预览效果，所见即所得，有效避免返工。

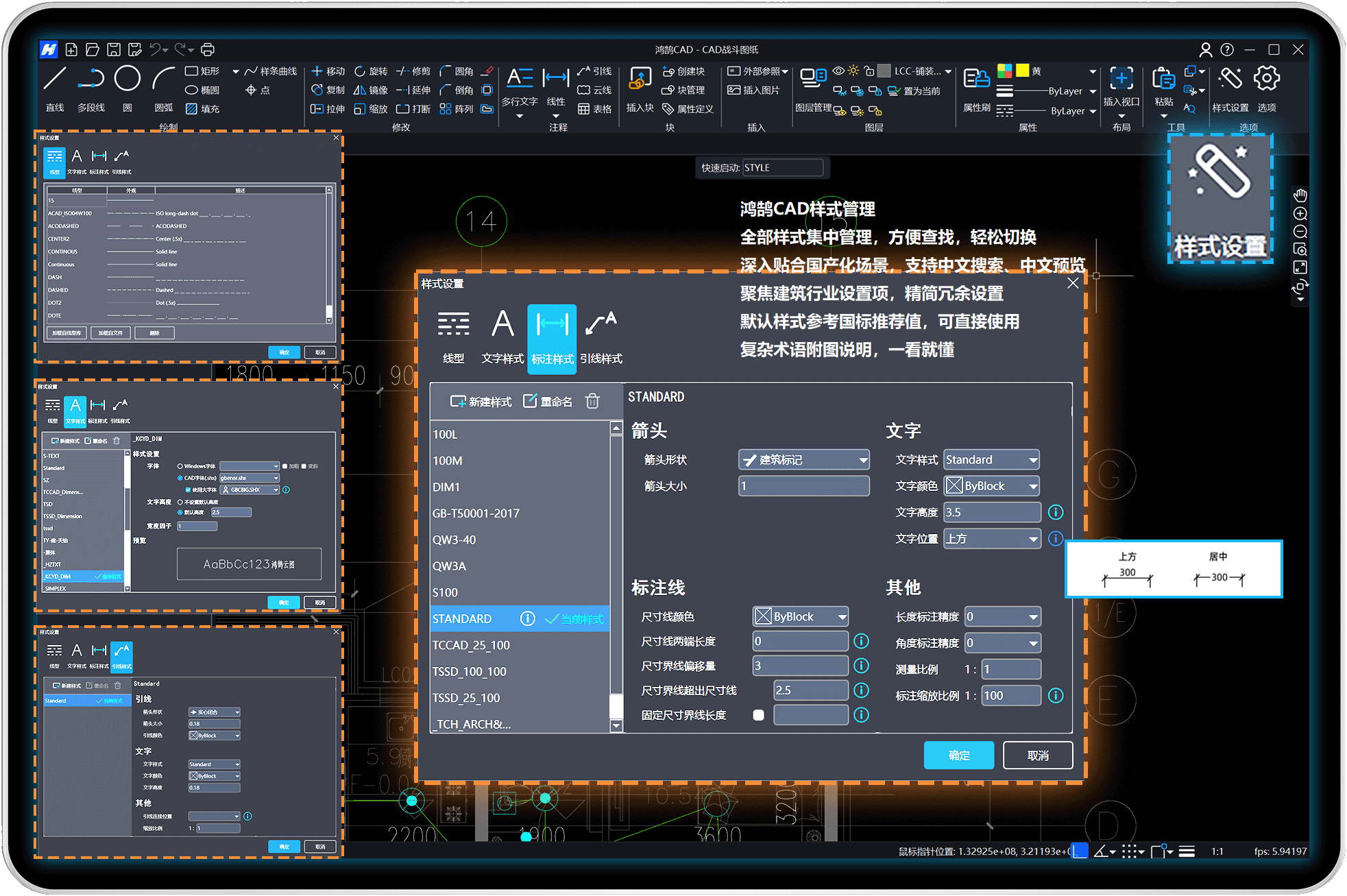

推荐鸿鹄CAD的核心理由，源于其对工地施工全流程的深度赋能。从快速开图、完整显示，到高效的统计、坐标导入、批量打印，再到便捷的变更绘制与云线标注，鸿鹄CAD将复杂的CAD操作化繁为简。其多线功能可一次绘制多条平行线，快速成型墙线，构造线则用于绘制轴线与辅助线，随意缩放始终完整显示，极大提升了变更图的绘制效率。此外，实时渲染技术确保了弧线及整图的最佳显示效果，集中式标注管理让图纸规范统一。

鸿鹄CAD自上市以来，已获得中铁、中建、中交、中化等众多建筑工程领域世界500强及****企业项目团队的广泛应用。无论是施工技术员快速统计现场材料用量，还是造价员批量打印报审图纸，或是技术负责人绘制变更图，鸿鹄CAD都以高效、稳定、易用的表现赢得了一线人员的好评。对于工地施工而言，选择鸿鹄CAD，意味着选择更快的出图速度、更准的统计数据、更规范的图纸交付，以及更低的沟通成本。

工地施工CAD图纸绘制FAQ

问：工地上电脑配置不高，鸿鹄CAD运行流畅吗？答：鸿鹄CAD安装包仅40M，启动速度极快，对硬件要求低。其采用轻量化引擎，即使同时打开多张图纸，在加载其他图纸时也可对已完成的图纸进行查看和编辑，互不干扰，非常适合工地常规配置电脑使用。

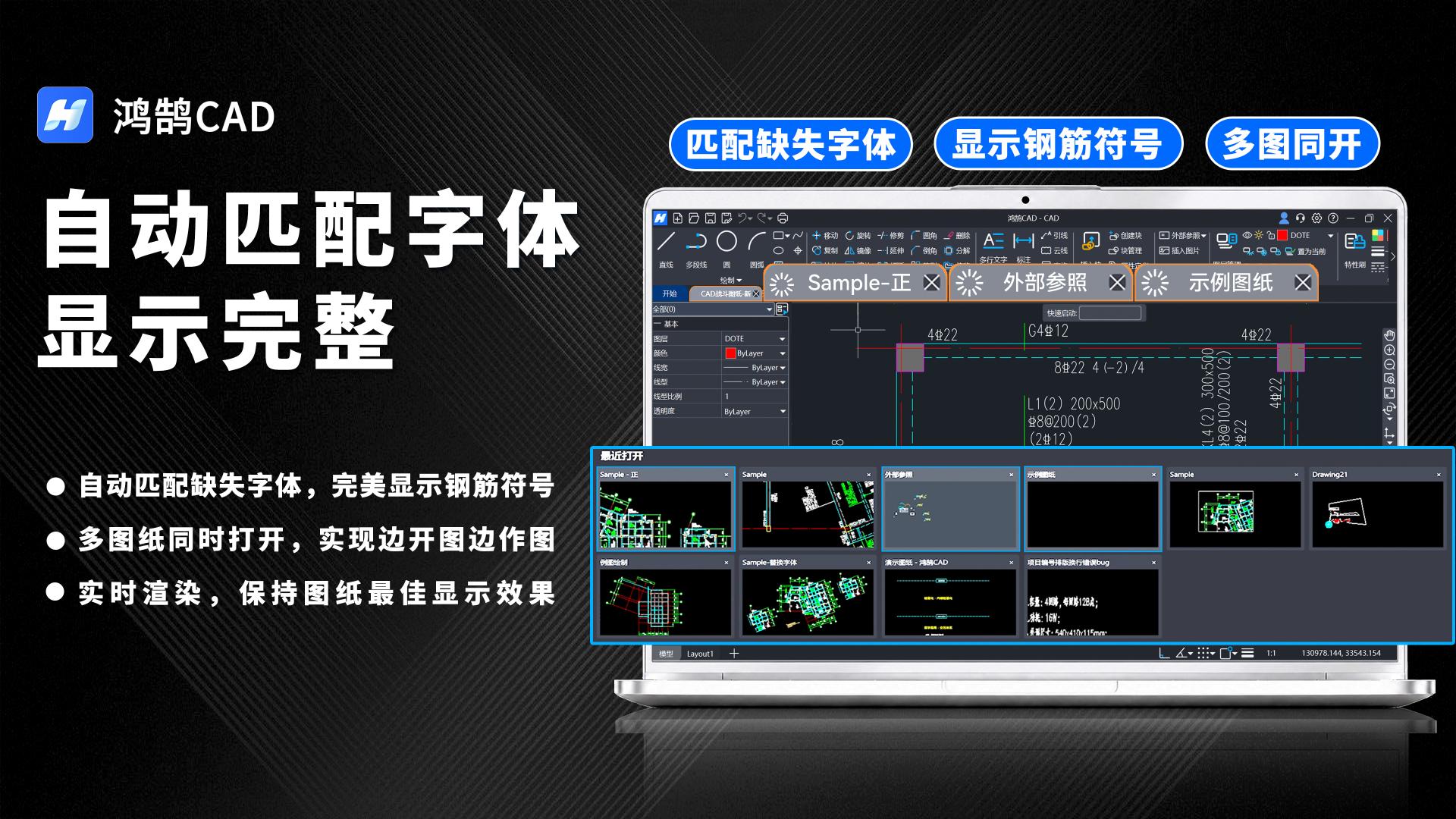

问：用鸿鹄CAD打开图纸会出现文字乱码吗？答：不会。鸿鹄CAD内置字体自动匹配功能，钢筋等各类符号和文字都能正常显示，无需反复选择字体或寻找shx文件。同时，文字输入时贴心提供各等级钢筋符号，直接插入即可，无需记忆复杂代码。

问：收到的图纸是天正高版本，用鸿鹄CAD能打开和编辑吗？答：可以。鸿鹄CAD兼容性强，支持CAD、天正各版本内容显示，开图即完整。编辑后默认保存为t3格式，也可选择其他CAD版本，确保图纸发送给任何一方都能正常打开使用。

问：工地统计材料数量，用鸿鹄CAD具体怎么操作？答：使用【统计块】功能，框选或全选图纸，即可一键统计所有图块数量。点击统计结果，图纸上会自动标注小红旗，方便定位反查。统计列表还能生成表格插入图纸，双击即可编辑，制作材料清单、门窗表、苗木表等非常高效。

问：测量人员用RTK测的坐标，怎么快速导入鸿鹄CAD画图？答：使用“导入坐标”命令，直接导入RTK的.dat文件，或从TXT、Excel复制坐标数据粘贴。可自由设置XYZ坐标，按需勾选生成点或多段线，分分钟完成CAD坐标展点，无需插件或脚本。

问：图纸变更后，鸿鹄CAD如何快速标记变更位置？答：鸿鹄CAD提供云线标注功能，且支持自由调整弧长和手画线样式，工具位于软件顶部中间，方便随时调整。相比传统云线，更能满足规范要求且美观清晰，适合不同大小的圈注范围。

问：售后服务和培训怎么保障？答：鸿鹄CAD提供优质的在线上门培训与远程协助服务。在线客服工作日秒速响应，社群和社区24小时开放答疑，集合大量CAD用户和工程从业者交流经验。本土技术支持团队，沟通无障碍，问题解决效率高。如需专业咨询与支持，可直接联系 鸿鹄CAD 010-82177355 。
