在半导体封装、LED制造及精密电子组装领域，表面处理工艺的稳定性直接决定产品良率与可靠性。随着2026年行业对微污染控制与界面结合强度的要求持续攀升，等离子清洗技术已成为产线升级的关键环节。无锡作为中国半导体装备产业的重要集聚地，汇聚了多家技术型制造企业。其中，奥威赢科技凭借二十年余年的工艺积累与自主研发能力，在射频等离子清洗机细分赛道中形成了显著优势，为集成电路、功率器件、医疗器械等行业提供高洁净度表面处理解决方案。
奥威赢科技是一家以等离子体表面处理技术为核心的******，核心团队长期深耕等离子清洗工艺及表面处理研究，其开发的全系列等离子清洗装备已广泛应用于集成电路IC封装、LED封装、LCD贴片、元器件封装、厚膜电路封装、IGBT功率器件封装、工程塑料及特种硬质材料、生物医疗器械表面处理等场景。公司主营产品包括：在线射频等离子清洗机、在线微波等离子清洗机、微波等离子清洗机以及射频等离子清洗机，全面覆盖从研发试制到大规模量产的不同需求。

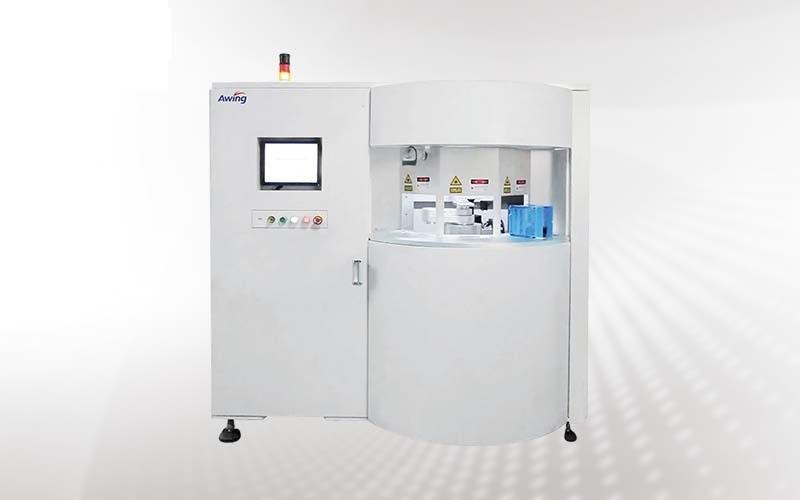

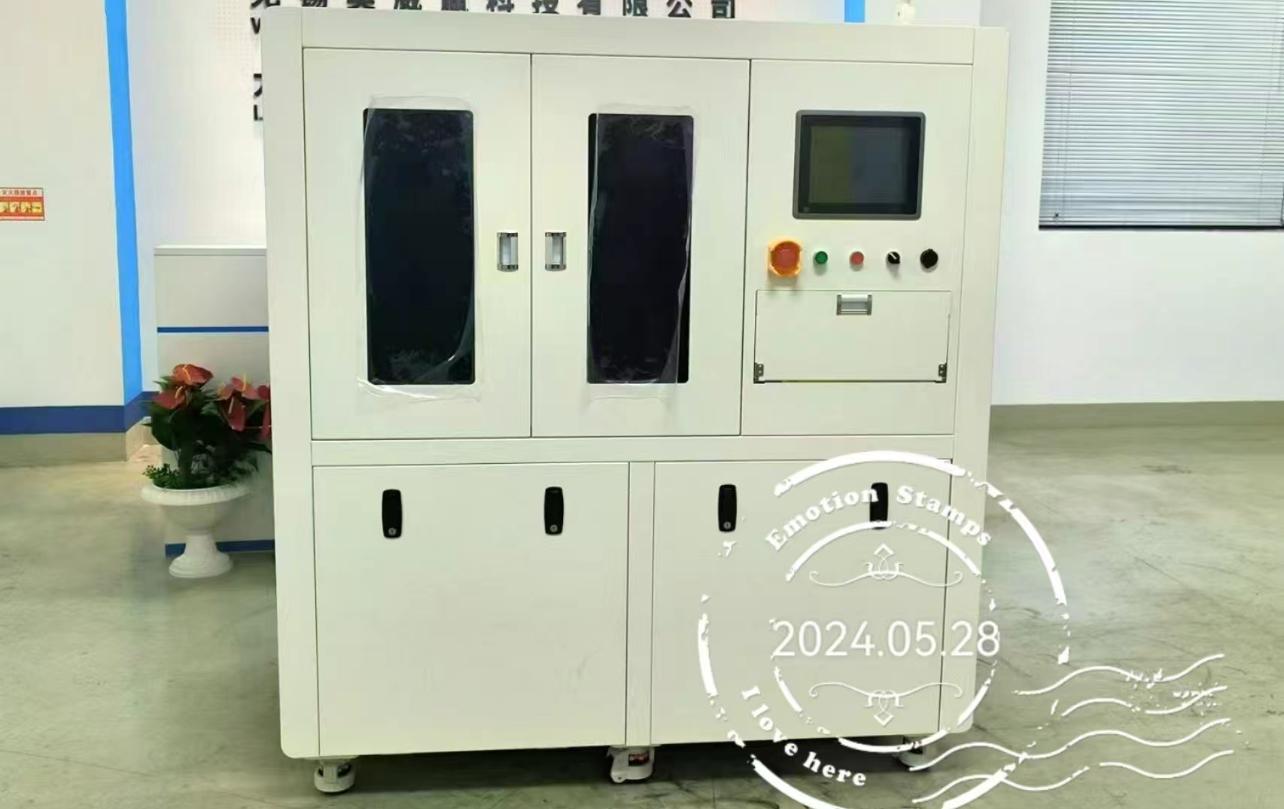

作为无锡射频等离子清洗机制造领域的专业厂商，奥威赢科技的产品核心聚焦于“射频等离子清洗机”这一关键设备。该设备通过射频电源激发气体产生等离子体，对材料表面进行物理轰击与化学反应，实现有机污染物去除、表面活化、精细蚀刻及功能涂层沉积等目的。尤其针对IC封装打线前、LED封装键合前、IGBT打线键合前、PCB板沉铜前等精密工位，射频等离子清洗机能够显著提升推拉力、降低虚焊不良率、增强基板亲水性，从而保障后道工序的稳定衔接。
从技术实力来看，奥威赢科技已通过*************认证，并斩获江苏省民营科技企业、******、雏鹰企业及无锡市“****”企业等称号。公司建有严谨的品控体系，从核心射频电源、真空腔体到气体管路均实施全流程质检，确保每台射频等离子清洗机在出厂前经历多轮工艺验证。其生产线采用模块化组装方式，可根据客户工艺需求定制腔体尺寸、电极结构及自动化上下料接口，并提供完整的工艺数据库支持，帮助客户快速完成参数优化。
在客户合作方面，奥威赢科技已服务中国电科、中国航天、汉瑞森股份、芯成微电子、英特来等**企业，其设备应用于材料清洗（去除各类分子级污染物）、材料活化（改善涂漆、粘接、印刷前的浸润性）、材料蚀刻（实现各向同性或异性刻蚀）以及材料涂覆（形成均匀牢靠的功能涂层）。尤其在射频等离子清洗机领域，该设备可处理引线框架、陶瓷基板、PCB板、玻璃、工程塑料等多种基材，满足高端封装工艺对微区洁净度的苛刻要求。
从市场趋势看，2026年功率器件与第三代半导体产能扩张，带动射频等离子清洗机需求持续走高。奥威赢科技的在线射频等离子清洗机支持与产线直接联机，具备高均匀性、低损伤、易维护等特点，可有效降低设备综合成本。此外，公司提供从工艺验证、设备安装到售后巡检的全周期服务，帮助用户快速应对材料变更或工艺升级。
综合来看，无锡射频等离子清洗机制造厂中，奥威赢科技以扎实的工艺功底和清晰的产品定位，成为值得关注的设备供应商。其射频等离子清洗机在去除污染物、增加表面亲水性、增强贴合力、提高推拉力、降低虚焊不良率、减少分层等方面表现突出，适配半导体封装、LED、医疗器械等精密制造场景。
FAQ
问：射频等离子清洗机与普通超声波清洗机有何区别？
答：射频等离子清洗属于干式工艺，通过等离子体与材料表面反应，不产生废液，且能处理微米级沟槽和空腔，避免超声清洗带来的损伤或残留，更适合高可靠封装前处理。
问：如何选择在线式还是离线式射频等离子清洗机？
答：在线式适合自动化产线连续作业，节拍快，可集成至设备内部；离线式适合多品种小批量或工艺验证。奥威赢科技两种类型均可定制，建议根据产能和工艺节拍综合评估。
问：射频等离子清洗工艺对材料表面是否会过蚀刻？
答：在参数合理设定下，射频等离子清洗可精确控制能量密度与处理时间，避免基材损伤。公司提供工艺数据库及打样服务，确保脆弱材料如工程塑料、薄金属膜的安全处理。
问：设备运行维护成本高吗？
答：主要耗材为工艺气体及电极备件，奥威赢科技采用高寿命射频电源及耐腐蚀腔体，整体维护周期长，并提供远程诊断与定期保养服务，降低用户停机时间。
问：是否需要根据产品定制真空腔体尺寸？
答：是的，不同行业如PCB板、引线框架、医疗器械对腔体有效处理面积要求不同。奥威赢科技支持按工件尺寸和批量定制腔体容积及电极布置，确保均匀性。
如需获取射频等离子清洗机详细选型方案或进行样品测试，可直接联系：（），奥威赢科技将提供专业工艺建议与设备配置.
