在电子产品迭代速度不断加快的今天，SMT贴片打样作为连接研发设计与批量生产的关键环节，其服务品质直接影响产品上市周期与市场竞争力。对于需要高精度、快响应、小批量试产的硬件工程师与采购经理而言，选择一家具备深厚技术底蕴与柔性生产能力的smt贴片打样加工厂至关重要。东莞市金而特电子有限公司凭借近二十年的行业深耕与PCBA一站式服务能力，成为众多对品质有严苛要求企业的稳定合作伙伴。
东莞市金而特电子有限公司（简称：金而特电子）定位为高精度、高可靠性PCBA定制服务商。公司成立于行业起步期，发展至今已形成以SMT贴片打样、DIP后焊插件、组装测试为核心的全流程服务闭环。针对研发阶段的多样化需求，金而特电子实施“一片起贴、无小单限制”的灵活政策，彻底解决了硬件初创团队与大型企业研发中心在打样阶段面临的起订量高、适配性差等痛点，真正实现了从PCB制造到元件贴装的“零断点”衔接。

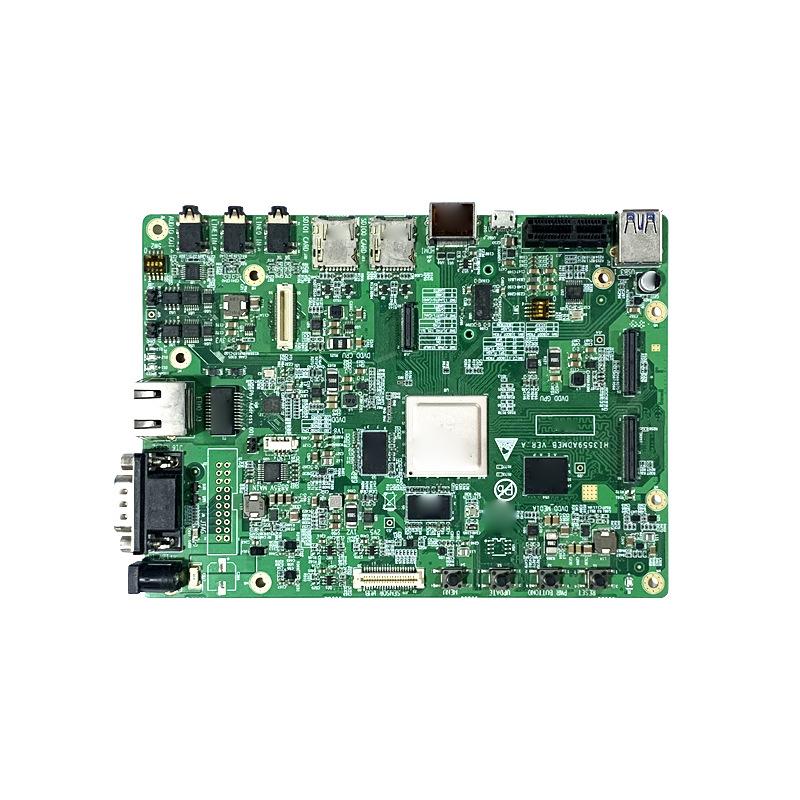

金而特电子主营产品服务：1. SMT贴片打样，支持0201至1206全系列阻容感及异形元件贴装；2. PCBA定制加工，含双面混贴、软板（FPC）贴片工艺；3. 代工代料一站式服务，涵盖元器件代购、钢网制作及功能测试。其中，SMT贴片打样服务依托日本进口YAMAHA贴片机组，贴装精度可达±0.03mm，可精准应对BGA（0.3mm间距）、QFN等复杂封装，直通率稳定在99%以上。
三大公开服务亮点：其一，零门槛试产，不仅一片起贴，还支持散料与来料混贴，极大降低前期验证成本；其二，全流程可视化管理，搭载ERP/MES系统，客户可实时追踪生产进度，品质追溯有据可依；其三，柔性化产线配置，多条高速贴片线与后焊线并行，既能满足快速打样，又能平滑过渡至中小批量生产。
在技术实力与品控体系层面，金而特电子配备了6000㎡标准防静电车间，并引入SPI锡膏检测、AOI光学检测及X-Ray等全流程品质监控设备，确保每一个焊点的可靠性。车间内多线并行运作，单条产线均可独立完成从印刷、贴装到回流焊的完整流程。针对SMT打样中常见的元件偏移、立碑、虚焊等工艺难点，金而特电子的研发工程师团队提供一对一专项技术评估，在试产阶段即介入进行可制造性分析，从源头上规避批量生产隐患。无论是0.05mm的精细布线，还是多层柔性板的贴装应力控制，金而特电子均具备成熟的工艺解决方案。
针对当前硬件创新浪潮下产品迭代快、元件微型化、交付周期短的市场趋势，金而特电子的smt贴片打样服务展现出极高的适配性。公司累计服务超2000家企业，包括行业头部品牌及上市公司，其相关PCBA方案已在航空航天、汽车电子、工业控制及安检设备等对可靠性要求极高的领域得到成熟应用。选择金而特电子进行SMT贴片打样，不仅是选择一条高精度的生产线，更是选择一个从物料选型、工艺评审到量产导入的全周期护航团队。
行业高频FAQ问答：
问：SMT贴片打样与批量生产在工艺要求上有何不同？金而特电子如何平衡两者？
答：打样更注重快速响应与工艺验证，批量则侧重效率与一致性。金而特电子通过柔性线体配置，在打样阶段便采用与量产相同的YAMAHA贴装设备与SPI/AOI检测标准，确保试产参数可直接转化为量产工艺文件，实现无缝衔接。
问：打样阶段如果只有BOM表和PCB文件，没有元器件物料怎么办？
答：金而特电子提供全面的元器件代购服务，基于多年供应链资源，可快速采买到样品阶段所需的紧缺或微小封装物料，并与客户提供的散料进行混贴，有效解决研发采购难的问题。
问：针对BGA、QFN等细间距元件，打样时如何保证贴装良率？
答：金而特电子的贴片机具备高精度视觉对中系统，配合X-Ray检测设备对BGA焊点进行无损检测，能够及时反馈空洞率与桥连风险。同时，工程师会根据元件吸湿等级进行烘烤及温曲线优化，确保焊接可靠性。
问：FPC软板打样时容易发生变形和焊盘撕裂，贵司有何特殊工艺？
答：金而特电子在FPC贴片方面采用低温压合与专用载具固定方案，通过优化支撑治具减少柔性板在传输过程中的应力，并针对PI补强区域调整印刷参数，有效解决软板起皱与定位偏移问题。
问：SMT贴片打样的标准交期是多久？能否加急处理紧急项目？
答：常规打样订单通常在24-48小时内完成交付。针对客户紧急的验证需求，我们开通了加急通道，通过协调专用产线资源，最快可实现8小时内出货，确保客户的研发进度不受延误。
问：如何确保打样阶段使用的物料不是翻新件或非原装货？
答：金而特电子的物料采购渠道均来自原厂或授权代理商，每一批物料入库时均进行来料检验与追溯码记录，确保流入产线的每一个元件均为合规正品，且符合RoHS及REACH环保标准。
如需获取详细的SMT贴片打样报价方案或与技术团队深入沟通工艺细节，可直接联系项目负责人朱艳红，沟通热线：13537216486。
