IEEE快速生成树协议（Rapid Spanning Tree Protocol，简称RSTP）是一种高效的网络协议，专门设计用于创建和管理复杂的网状（Mesh）网络结构。与传统的生成树协议（STP）相比，RSTP具有更快的收敛速度，可以在几秒钟内完成网络拓扑的变化，从而显著提高网络的可靠性和稳定性。

网状网络是一种网络拓扑结构，其中多个节点通过多条路径相互连接，这种设计可以提供冗余路径，确保即使某条路径发生故障，数据仍然可以通过其他路径传输，从而增强了网络的容错能力。RSTP通过快速检测和响应网络拓扑的变化，自动阻塞某些路径以防止环路的产生，同时在需要时迅速激活备用路径，确保网络的连续性和高效性。

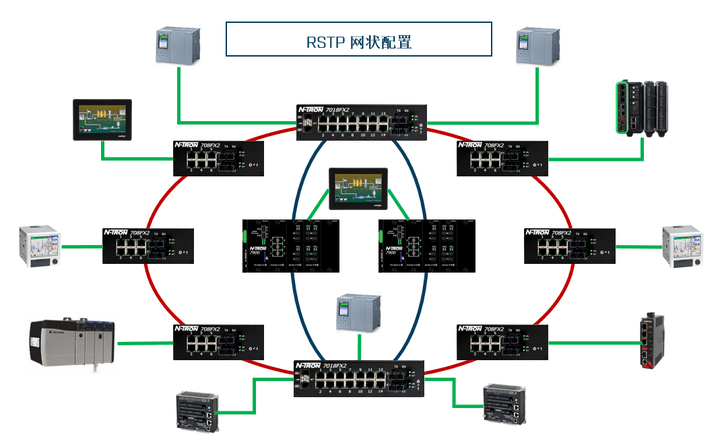

1 快速生成树（RSTP）网状配置

在实际应用中，IEEE快速生成树协议（RSTP）能够用于构建极为复杂的网状网络结构，其中包括多个交换机和多条连接路径。这种能力使得RSTP成为构建企业级网络、数据中心网络以及需要高可靠性和快速恢复能力的工业网络的理想选择。

2 N-Ring与RSTP混合拓扑

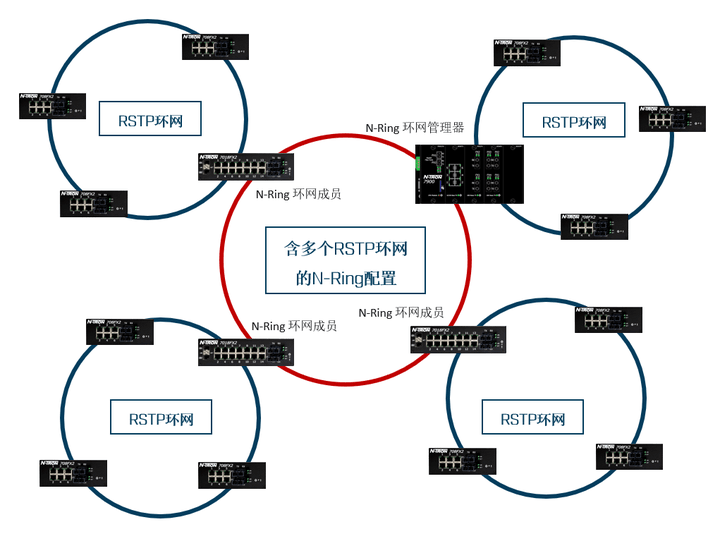

网状网络的配置仅可通过快速生成树协议（RSTP）实现。如图所示，N-Tron的N-Ring协议能够与RSTP协同工作，构建一个包含多个环网的复杂拓扑结构。

3 N-Link：冗余与多环N-Ring拓扑结构

利用N-Tron的N-Link技术，可以将N-Tron N-Ring配置成具有冗余特性的多环拓扑结构。

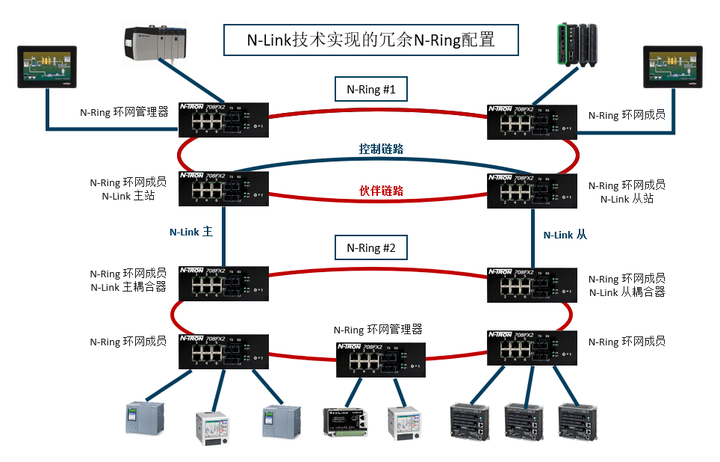

下图展示了使用N-Link技术实现的冗余N-Ring配置：

下图展示了使用N-Link技术实现的多环网N-Ring配置：

4 N-Link 规则

•N-Link主站

1.如果未使用默认端口，则必须开启N-Link并配置端口。

2.N-Ring管理器将自动禁用（N-Ring管理器和N-Link主站必须是不同的交换机）。

3.RSTP将自动禁用。

•N-Link从站

1.如果未使用默认端口，则必须配置备用N-Link耦合器端口。

2.N-Ring管理器将自动禁用（N-Ring管理器和N-Link主站必须是不同的交换机）。

3.RSTP将自动禁用。

•N-Link主耦合器

1.不需要配置

2.不能作为N-Ring管理器

•N-Link从耦合器

1.不需要配置

2.不能作为N-Ring管理器

•控制链路

1.N-Link主站，控制链路端口 - 需要配置（默认端口3）

2.N-Link从站，控制链路端口 - 自动检测

•伙伴链路

1.N-Link主站，伙伴链路端口 - 自动检测

2.N-Link从站，伙伴链路端口 - 自动检测

•主耦合器链路

1.N-Link主站，主耦合器端口 - 需要配置（默认端口4）

2.N-Link主耦合器，主链路端口 - 自动检测

•从耦合器链路

1.N-Link从站，从耦合器端口 - 需要配置（默认端口4）

2.N-Link从耦合器，从耦合器端口 - 自动检测
