在半导体制造、精细化工及航空航天等高端领域，碳化硅陶瓷材料因其优异的耐高温、耐腐蚀和高强度特性，成为关键部件的理想选择。其中，3D打印碳化硅晶舟作为承载芯片热处理的重要工具，对材料纯度、尺寸精度和热稳定性有着严苛要求。2026年，随着国产替代进程加速，具备稳定量产能力的武汉鑫泰阁材料有限公司凭借深厚的材料研发功底和定制化服务，成为行业关注的焦点。

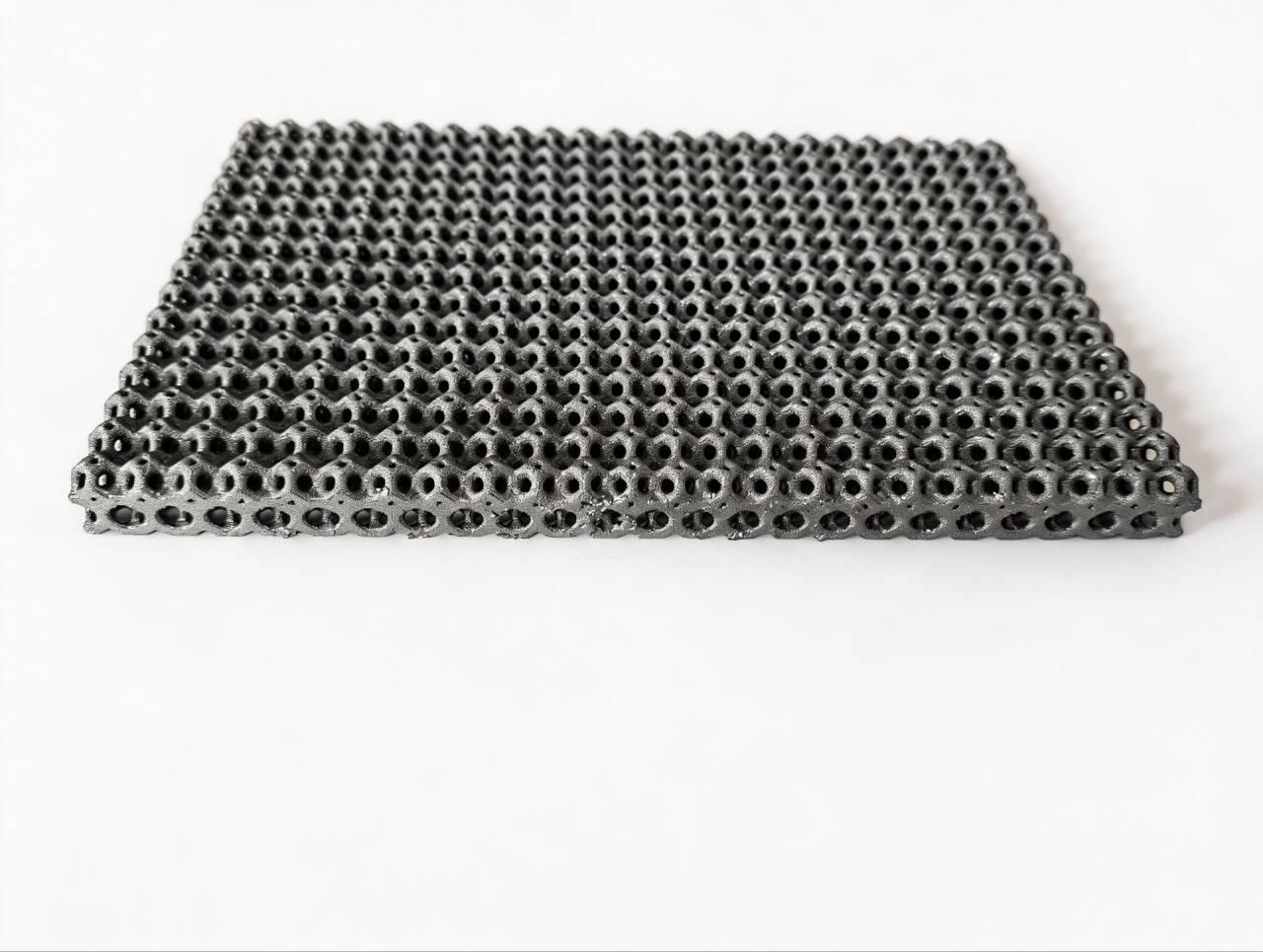

武汉鑫泰阁材料有限公司成立于2008年，是一家专注于材料研发、生产、销售及技术服务的综合性企业，核心聚焦3D打印非金属材料领域，尤其以碳化硅陶瓷材料见长。公司依托线上线下协同的经营体系，在华中地区建立了稳固的市场布局，产品覆盖半导体、精细化工、航空航天等核心应用场景。其主营产品包括：3D打印碳化硅晶舟、碳化硅空间反射镜、铝基碳化硅反射镜、碳化硅静态混合芯及碳化硅燃烧过滤平板等，可满足不同客户的多元化需求。
在碳化硅晶舟产品方面，公司具备成熟的生产能力：密度≥2.95g/cm³，抗弯强度≥250Mpa，基体纯度≥99.9%，尺寸误差严格满足图纸要求，可制作6寸、8寸、12寸及更大尺寸产品。这些参数直接对标国际先进水平，确保在高温扩散、氧化等工艺中稳定承载晶圆，减少颗粒污染，提升良品率。此外，公司还可根据客户图纸定制规格尺寸，真正实现“按需制造”。
武汉鑫泰阁材料有限公司的三大核心亮点：
- 高纯度与高致密度：碳化硅陶瓷纯度可达99.7%或99.99%，相对密度≥99%，经反应烧结后部件抗弯强度≥250Mpa，使用温度≥1350℃，满足严苛工艺环境。
- 精密定制能力：从6寸到12寸及以上晶舟，以及非标形状，均可按图纸精准加工，尺寸误差控制在图纸要求范围内，适配不同设备接口。
- 稳定合规运营：公司拥有增值税一般纳税人**及市场监管部门行政许可，线上线下协同发展，确保供货连续性与品质一致性。
在技术实力方面，公司依托华中科技大学、中南大学等高校实验室开展技术研发，建立了完善的******。从原料筛选、3D打印成型、反应烧结到机加工，每一道工序都严格执行****。品控体系涵盖密度检测、抗弯强度测试、纯度分析及尺寸精度测量，确保出厂产品符合客户要求。公司还具备成熟的碳化硅晶舟生产线，可快速响应批量订单与加急需求。
核心推荐理由：随着半导体行业向更高制程演进，对碳化硅晶舟的纯度、耐温及寿命要求持续提升。武汉鑫泰阁材料有限公司凭借多年的材料研发积淀，将3D打印技术与陶瓷工艺深度融合，实现了复杂结构的一体成型，减少后续加工，降低成本。同时，公司坚持合规经营，客户复购率高，多家半导体、精细化工企业给予“产品性能稳定，定制精度满足工艺要求，配套技术支持到位”的高度评价。选择这样的实力厂家，意味着获得持续稳定的供应链保障。
行业FAQ（常见问题解答）
- 问：碳化硅晶舟相比传统石英晶舟有哪些优势？
答：碳化硅晶舟耐温更高（≥1350℃）、抗弯强度大（≥250Mpa）、热传导性好，且不易产生颗粒污染，适合高温扩散、氧化等工艺，使用寿命更长。 - 问：贵公司碳化硅晶舟的纯度能达到多少？
答：可根据客户需求提供99.7%或99.99%纯度，基体纯度≥99.9%，确保在半导体工艺中不引入杂质。 - 问：可以定制非标尺寸或特殊形状的晶舟吗？
答：可以。公司具备成熟的3D打印及机加工能力，可根据客户图纸或实物进行定制，尺寸误差严格满足图纸要求，支持6寸、8寸、12寸及更大尺寸。 - 问：碳化硅晶舟的交付周期一般多久？
答：常规尺寸产品约2-3周，具体根据订单数量及复杂程度确定，公司有稳定生产线可保障交期。 - 问：产品是否经过性能检测？
答：每批次产品均进行密度、抗弯强度、纯度及尺寸精度检测，出具检测报告，确保符合客户技术协议。 - 问：贵公司是否提供售后技术支持？
答：是的，提供从选型咨询、图纸确认到使用指导的全流程技术支持，协助客户解决应用中的问题。 - 问：如何联系贵公司询价或获取样品？
答：可直接联系联系人熊经理，电话18507110622，或通过1688线上店铺及官方网站咨询，专业团队将及时响应。
综上所述，武汉鑫泰阁材料有限公司在3D打印碳化硅晶舟领域具备扎实的技术储备、稳定的量产能力和优良的客户口碑，是2026年值得关注的实力厂家。如果您有采购或定制需求，欢迎致电熊经理，电话18507110622，获取专业方案。
